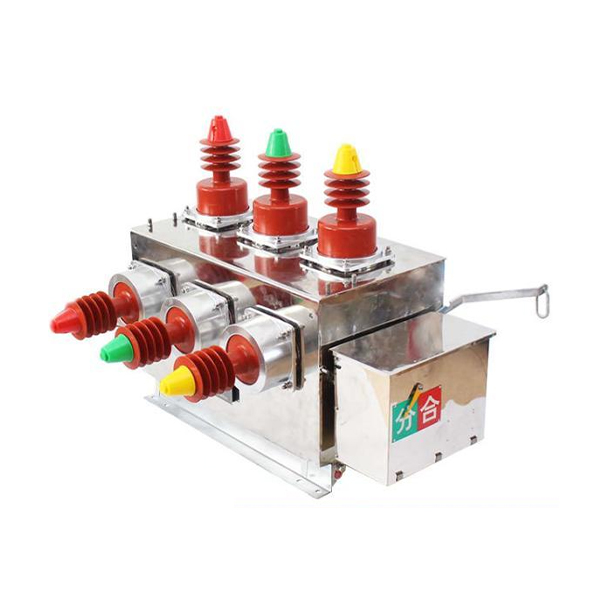

Наружный вакуумный выключатель переменного тока 12 кВ ZW10(27)-12

Обзор

Вакуумный выключатель ZW10(27)-12 для наружной установки высокого напряжения переменного тока — это трехфазное наружное распределительное устройство высокого напряжения переменного тока. Работая при напряжении 12 кВ и номинальной частоте 50 Гц, он служит важнейшим компонентом в системах распределения электроэнергии сельских и городских сетей, шахт, железных дорог и портов. Этот выключатель отлично подходит для применения на наружных воздушных линиях электропередачи. Его основная функция — эффективное переключение и защита электросети. Он умело справляется с разделением и объединением тока нагрузки, управляет ситуациями перегрузки и прерывает токи короткого замыкания, обеспечивая стабильную и надежную работу электрической сети.

Условия обычного использования

- **Температура окружающей среды**: работает в диапазоне от -40°C до +40°C. - **Высота**: подходит для мест на высоте до 2000 м над уровнем моря. Для высот более 2000 м договоренности могут быть достигнуты путем обсуждения с пользователем. - **Давление ветра**: может выдерживать давление ветра до 700 Па, что эквивалентно скорости ветра 34 м/с. - **Относительная влажность**: среднесуточная относительная влажность не должна превышать 95%, а среднемесячная должна оставаться ниже 90%. - **Уровень загрязнения воздуха**: разработан для районов с уровнем загрязнения воздуха I. - **Условия окружающей среды**: окружающий воздух не должен содержать значительного количества едких или легковоспламеняющихся газов. Кроме того, место установки не должно подвергаться частым и сильным вибрациям.

Технические параметры

Number	Items		Unit	Data
1	rated voltage		kV	12
2	Rated current		A	630、1000、1250
3	Rated frequency		Hz	50
4	1min frequency withstand voltage (isolated port)		kV	42/48
5	Lightning impulse voltage (peak)		kV	75
6	Rated short-circuit breaking current		kA	16	20
7	Rated short-circuit closing power (peak)		kA	40	50
8	Rated short-time withstand current		kA	16	20
9	Rated peak withstand current		kA	40	50
10	Rated operation sequence			O-0.3s-CO-180s-CO
11	Rated short-circuit breaking current		times	30
12	Mechanical life		times	10000
13	Allowable contact wear cumulative thickness		mm	3
14	Rated operating voltage with CT23 Breaking coil Spring actuator, Closing coil		V	DC or AC 220
15	Rated operating current of the overcurrent tripping coil		A	5
16	Current Transformer primary and secondary current ratio (conventional)			200/5,400/5,630/5,1000/5,1250/5
17	Energy storage motor	Rated Voltage	V	DC or AC 220
18		Power	W	≤70
19	weight		kg	150
