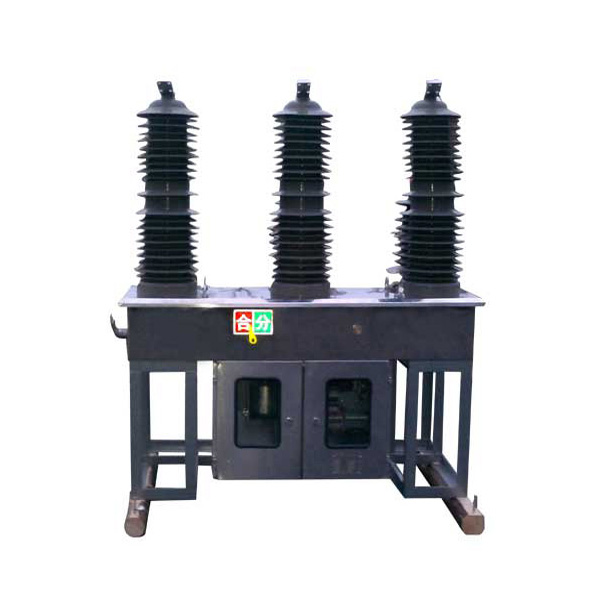

наружный герметичный выключатель с постоянными магнитами ZW-40.5M
Обзор
Выключатель вакуумный высоковольтный с постоянными магнитами ZW-40.5M для наружного применения имеет встроенную конструкцию колонны с твердым уплотнением и высоконадежный рабочий механизм. Он в основном используется в сетях воздушных линий электропередач среднего напряжения для отключения и подключения токов нагрузки, токов перегрузки и токов короткого замыкания.
• Высокая надежность
• Не требует технического обслуживания в течение всего срока службы
• Длительный механический и электрический срок службы
• Компактный, легкий и простой в установке
Этот выключатель предназначен для эффективной работы и легкой интеграции в энергосистемы, обеспечивая как долговечность, так и надежность в различных сложных условиях.
Нормальные условия эксплуатации
Температура окружающего воздуха: -30℃～+60℃;
Высота: не более 3000 метров;
Скорость ветра не более 34 м/с;
Вибрация или землетрясение снаружи распределительного устройства и контрольного оборудования незначительны;
Уровень загрязнения: Уровень IV;
Температура хранения -40℃～+85℃.
Технические параметры
NO. | Items | Unit | Date |
1 | rated voltage | kV | 40.5 |
2 | Rated current | A | 1250/1600 |
3 | Rated frequency | Hz | 50 or 60 |
4 | Power frequency withstand voltage for 1 minute (wet) (dry) Interphase, ground/fracture | kV | 80 95/95 |
5 | Lightning impulse withstand current (peak value) Interphase, ground/fracture | kV | 185 |
6 | Rated short circuit breaking current | kA | 25/31.5 |
7 | Rated short-circuit closing current (peak) | kA | 63/80 |
8 | Rated peak withstand current | kA | 63/80 |
9 | 4S short-time withstand current | kA | 25/31.5 |
10 | Rated operating cycle | O－0.1s－CO－3s－CO-6sCO-60s Recovery | |
11 | Rated short-circuit current breaking times | 次 | 30 |
12 | mechanical life | 次 | 100000 |
13 | Institutional control voltage | V | AC/DC220 |
14 | Secondary circuit 1-minute power frequency withstand voltage | KV | 2 |
Основные механические параметры выключателя
NO. | Parameter | Unit | Date |
1 | clearance between open contacts | mm | 16±1 |
2 | Contact overtravel | mm | 4±0.5 |
3 | opening speed | m/s | 1.4-1.8 |
4 | closing speed | m/s | 0.4-0.8 |
5 | Contact closing bounce time | ms | ≤5 |
6 | Center distance between phases | mm | 600±2 |
7 | Three phase opening and closing asynchrony | ms | ≤2 |
8 | Resistance of each phase conductive circuit | μΩ | ＜80 |
9 | close time | ms | 25～45 |
10 | Opening time | ms | 20～45 |
11 | weight | Kg | 450 |
