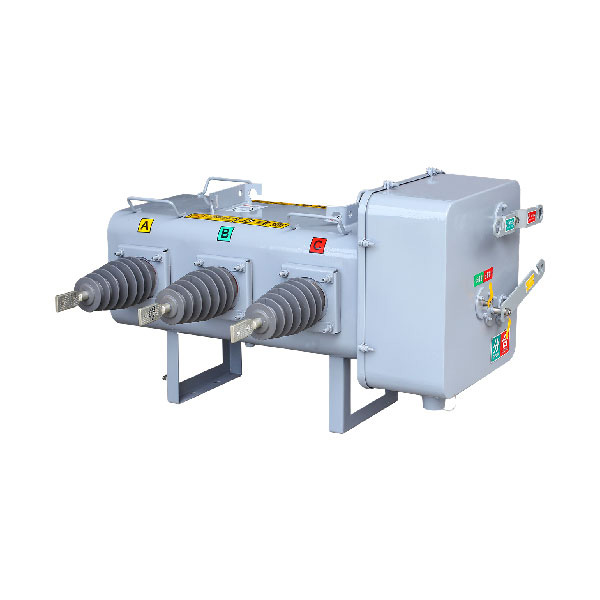

Первично-вторичный интегрированный SF6-выключатель, монтируемый на столбе LW58-12

Обзор

Выключатель LW58-12 кВ для установки на столбе SF6 - это продукт, тщательно разработанный нашей компанией для соответствия новым критериям, установленным State Grid для 10 кВ первично-вторичных интегрированных выключателей, устанавливаемых на столбе, подключаемых к сети. Его конфигурация переключателя полностью соответствует спецификациям первично-вторичной интеграции State Grid, что упрощает процесс унифицированных закупок и позволяет производить партии. Этот выключатель отличается компактной конструкцией с рациональной компоновкой и комплексной функциональностью. Каждый показатель производительности идеально соответствует требованиям первично-вторичной интеграции State Grid. Он оснащен унифицированным защитным трансформатором тока, трансформатором тока нулевой последовательности и датчиком напряжения нулевой последовательности. Эти компоненты обеспечивают широкий диапазон измерений, исключительную точность измерений и высокую надежность. Полный набор аналоговых величин позволяет точно идентифицировать и оценивать различные неисправности линии, обеспечивая эффективную и точную работу в электросети.

Условия обычного использования

- **Температура окружающего воздуха**: от -40°C до +70°C. - **Высота**: должна быть 4000 метров или ниже. - **Уровень загрязнения**: класс IV. Окружающий воздух может быть загрязнен пылью, дымом, едкими газами, паром или соляным туманом. - **Скорость ветра**: не должна превышать 34 м/с (что соответствует давлению 700 Па на поверхности цилиндра). - **Внешняя вибрация и землетрясения**: вибрация или сейсмическая активность снаружи распределительного устройства и контрольного оборудования оказывают незначительное влияние. - **Электромагнитные помехи**: амплитуда электромагнитных помех, наведенных во вторичной системе, ограничена не более чем 1,10 кВ.

Структурные особенности

1. **Корпус выключателя** 12-киловольтный монтируемый на столбе выключатель с гексафторидом серы имеет номинальную отключающую способность по току от 630 А до 20 кА. Он оснащен электрическим пружинным рабочим механизмом, который работает при постоянном напряжении 24 В. Сопротивление изоляции относительно земли превышает 1000 МОм, что обеспечивает надежную электрическую изоляцию. 2. **Коробка выключателя** Изготовленная из нержавеющей стали 304 толщиной 3 мм, коробка выключателя достигает уровня защиты IP67, защищая внутренние компоненты от пыли и погружения в воду. На корпусе имеются отдельные индикаторы открытого и закрытого положения, которые легко видны с земли. Эти индикаторы надежно подключаются к рабочему механизму, обеспечивая точную и надежную обратную связь о состоянии. Используется нержавеющий заземляющий винт диаметром 12 мм с четко обозначенной точкой заземления. Корпус имеет приподнятую поверхность для предотвращения накопления воды. Он оснащен ручкой для переноски, чтобы избежать любой нагрузки на выходную втулку во время перемещения, и подъемным кольцом для поддержания горизонтального положения подвесного распределительного устройства. Подъемная цепь расположена так, чтобы избежать контакта с любой частью коробки, предотвращая повреждение поверхностного слоя распыления во время подъемных операций. Паспортная табличка, изготовленная из прочной нержавеющей стали 304, устойчива к суровым погодным условиям и коррозии, обеспечивая четкую идентификацию в течение всего срока службы. Ее содержимое полностью соответствует соответствующим национальным стандартам. 3. **Трансформаторы тока** Выключатель оснащен набором трехфазных трансформаторов тока и трансформатором тока нулевой последовательности. Номинал трансформатора токаios установлены на 600/5 для фазных токов и 20/1 для токов нулевой последовательности. Точность измерения фазных трансформаторов тока достигает уровня 0,5S, в то время как точность защиты составляет 5P10. Для трансформатора тока нулевой последовательности, когда вторичный входной ток находится в диапазоне от 1 А до номинального тока, погрешность составляет ≤3%; при первичном токе 100 А погрешность составляет ≤10% с уровнем точности 1. Номинальная мощность фазных трансформаторов тока составляет 10 ВА, а для трансформатора тока нулевой последовательности она составляет ≥0,5 ВА. Эти характеристики тщательно подобраны для соответствия требованиям соответствия, принимая во внимание 12-метровую длину кабеля, в сочетании с FTU и модулем потерь в линии, что обеспечивает точное измерение потерь в линии и надежное определение неисправностей. 4. **Конфигурация и интерфейс** Используя общую конструкцию коробки с пружинным механизмом, выключатель цепи объединяет набор трансформаторов тока, которые подают сигналы тока Ia, Ib, Ic и I0. Кроме того, он оснащен встроенным набором датчиков напряжения нулевой последовательности. Авиационные розетки, вилки и кабели имеют полностью герметичную водонепроницаемую конструкцию, а сторона сварочной проволоки изолирована и герметизирована для предотвращения попадания влаги и обеспечения электробезопасности. 5. **Выходные линейные клеммы** 10 кВ первичный и вторичный встроенный столбовой выключатель цепи использует конфигурацию выходной линии терминала. Входные и выходные линейные клеммы выключателя предварительно расположены в соответствии с размерными требованиями, указанными на следующей схеме, что упрощает и стандартизирует электрические соединения. .
