Наружный высоковольтный вакуумный выключатель LW36-72.5/126
Обзор

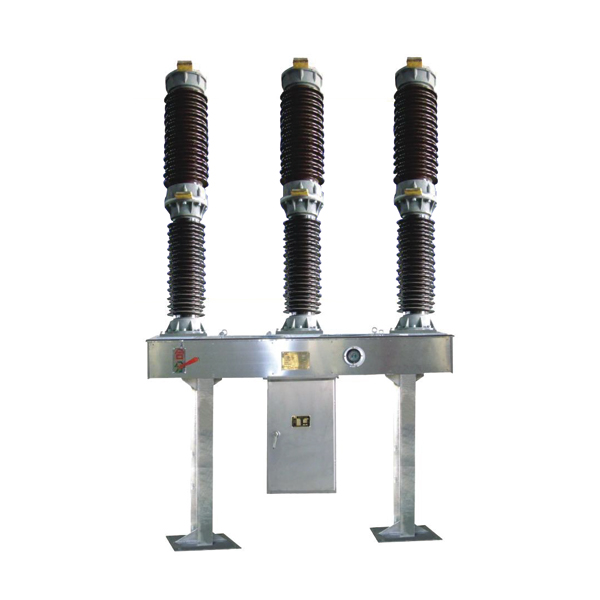

Выключатель LW36-126 для наружной установки с элегазовой изоляцией
Выключатель LW36-126 представляет собой надёжное трёхфазное высоковольтное распределительное устройство переменного тока частотой 50 Гц для наружной установки. Он разработан специально для управления и защиты электрических систем передачи и трансформации напряжением до 126 кВ, а также для выполнения операций отключения и включения токов в нормальных и аварийных режимах.
Принцип действия и дугогашение
Оборудование использует комбинированный принцип «тепловое расширение + обдув» для эффективного гашения электрической дуги. В выключателе применён механизм собственной энергии, обеспечивающий высокую коммутирующую способность, сокращённое время горения дуги, увеличенный электрический ресурс и минимальный уровень шума при работе.
Привод и конструкция
Выключатель оснащён пружинным приводом типа CTB-1, который обеспечивает простую, компактную и надёжную конструкцию. Это решение способствует стабильной работе оборудования и снижает требования к обслуживанию.
Изоляционная среда и безопасность
В качестве изоляционной и дугогасительной среды используется элегаз (SF₆), обладающий отличными диэлектрическими и дугогасительными свойствами. Применение SF₆ исключает риск возгорания и взрыва, что делает выключатель безопасным даже при эксплуатации в густонаселённых или чувствительных к рискам зонах.
Соответствие стандартам
Выключатель соответствует национальному стандарту GB1984-2003 для высоковольтных выключателей переменного тока, а также международному стандарту IEC 62271-100:2001, регламентирующему требования к высоковольтным распределительным устройствам и аппаратуре управления.
Эксплуатационные условия
LW36-126 стабильно работает при температуре окружающей среды от –30°C до +40°C, с возможностью индивидуальной адаптации для условий от –40°C до +40°C. Максимальная высота установки — до 4000 метров над уровнем моря.
Допустимая влажность:
среднесуточная относительная влажность — не более 95%;
среднемесячная относительная влажность при 25°C — не выше 90% (макс. давление насыщенного пара: 2,2×10⁻³ МПа).
Механическая стойкость и климатическая устойчивость
Выдерживает ветровую нагрузку до 700 Па.
Устойчив к обледенению толщиной до 10 мм.
Сейсмостойкость: горизонтальное ускорение до 0,3g, вертикальное — до 0,15g.
Работоспособность при интенсивности солнечного излучения до 0,1 Вт/см² (при скорости ветра 0,5 м/с).
Способен выдерживать суточные перепады температур до 25°C.
Изоляционные характеристики
Выключатель имеет номинальное отношение длины пути утечки 31 мм/кВ, что обеспечивает его надёжную работу в стандартных условиях окружающей среды, исключающих наличие легковоспламеняющихся, взрывоопасных, химически агрессивных веществ, а также сильной вибрации.
Основные технические параметры
Main technical parameters
| serial number | Item | unit (of measure) | Technical Parameters | |
| 1 | rated voltage | KV | 126 | |
| 2 | Rated frequency | Hz | 50 | |
| 3 | rated current | A | 3150 | |
| 4 | Rated short-circuit breaking current | short-circuit current | kA | 31.5 |
| DC component | - | 40% | ||
| 5 | Rated short circuit duration | s | 4 | |
| 6 | Rated for short-time withstand current | kA | 40 | |
| 7 | Rated short-circuit closing current (peak) | kA | 100 | |
| 8 | Rated peak withstand current | 100 | ||
| 9 | Rated 1min frequency withstand voltage (RMS) | Concerning the ground, between phases | kV | 230 |
| between contacts | 265 | |||
| 10 | Rated lightning impulse withstand voltage (peak) | Concerning the ground, between phases | 550 | |
| 650 | ||||
| 11 | 5min zero gauge pressure withstand (RMS) | between contacts, concerning the ground | 95 | |
| 12 | Rated out-of-step breaking current | kA | IeX25% | |
| 13 | Near-area fault opening current | IeX90%，IeX75% | ||
| 14 | Rated line charging breaking current | A | 50 | |
| 15 | Rated sequence of operation | - | O-0.3s-CO-180s-CO | |
| 16 | First open pole factor | - | 1.5 | |
| 17 | Closing time | ms | ≤100 | |
| 18 | Split time | 30≤t≤45 | ||
| 19 | breaking time | ≤60 | ||
| 20 | Opening and closing times | 60 | ||
| 21 | Opening synchronization | 4 | ||
| 22 | Closing synchronization | 5 | ||
| 23 | Rated SF6 gas pressure (20°C) | Mpa | 0.60 | |
| 24 | Annual SF6 gas leakage rate | - | ≤0.5% | |
| 25 | Gas Moisture Content | ppm (v/v) | ≤150 | |
| 26 | radio interference level | μV | ≤2500 | |
| 27 | Mechanical life span | times | 6000 | |
| 28 | Quality per breaker | kg | 1400 | |
| 29 | Mass of SF6 gas per unit | 6 | ||
| 30 | Main circuit resistance per pole | μΩ | 70 | |
1.4.1 Основные технические параметры выключателя приведены в таблице 1.
| serial number | Item | unit (of measure) | digital | Remarks |
| 1 | Dynamic contact travel | mm | 130+2-3 | |
| 2 | Angle Stroke | 27±2 | ||
| 3 | Spring Mechanism Stroke | 1000-3 | ||
| 4 | Clearance between arm rollers and mechanical cams | 1.4±0.3 | Breaker in open state, closing spring energized. | |
| 5 | Distance between the closing spring locating nut and the locating rod B | 12~47 | ||
| 6 | Closing solenoid travel C | 5.0~5.5 | Circuit breaker in open state | |
| Trigger and release gap D | 2.0~2.5 | |||
| C-D | 3.0~3.5 | |||
| 7 | Split solenoid travel F | 2.8~3.2 | Circuit breaker in closed state | |
| Trigger and release gap G | 0.8~1.2 | |||
| F-G | 1.6~2.4 |
1.4.2 Параметры контура управления и вспомогательного контура в таблице 3
| serial number | Item | unit (of measure) | Remarks | ||
| 1 | Switching and closing the circuit control voltage | v | DC220 | DC110 | |
| 2 | Switching coil current | A | 小于2.3 | 5.5 | |
| 3 | Closing coil current | A | 2 | 3.5 | |
| 4 | Energy Storage Motors | Supply Voltage | V | DC220(110)/AC220 | |
| Normal operating voltage range | - | 65%~110% | |||
| power (output) | W | 450 | |||
| Energy storage time | s | ≤15 | |||
| number of revolutions per minute | r.p.m | 750 | |||
| amps | A | 3.6 | 5.5 | ||
| 5 | The heater has a lighting circuit voltage | V | AC220 | ||
| 6 | Heater power | W | 100 | ||
1.4.3 Параметры давления элегаза приведены в таблице 4 (20°С).
| serial number | Item | unit (of measure) | Remarks |
| 1 | Rated inflation pressure | Mpa | 0.6 |
| 2 | Charge Air Alarm Pressure | 0.55±0.03 | |
| 3 | lockout pressure | 0.50±0.03 |
Структура и принцип продукта
2.1 Общая структура и принцип работы
Выключатель имеет модульную конструкцию и включает в себя самозаряжающуюся камеру гашения дуги. Каждый полюс выполнен в виде отдельной колонны с одним прерывателем и именуется просто полюсом. Один выключатель состоит из трёх полюсов, смонтированных на единой опорной раме. Все полюса механически связаны между собой и управляются единым пружинным приводным механизмом.
Верхняя часть
В верхней части каждого полюса размещена керамическая втулка камеры гашения дуги, обеспечивающая надёжную изоляцию и защиту от внешних воздействий.
Средняя часть
Средняя часть конструкции включает:
керамическую втулку столба, выполняющую функции изоляции и несущей опоры;
металлическую опорную раму, на которой установлены все полюса и к которой крепятся вспомогательные узлы.
Нижняя часть
Под рамой, в центральной части конструкции, размещена коробка механизма, в которой установлены:
пружинный приводной механизм;
электрическая часть системы управления.
Механизм соединён с приводным рычагом типа B через выходную стяжку, обеспечивая синхронную работу всех трёх полюсов.
Дополнительные элементы конструкции
На передней стороне опорной рамы установлен контроллер плотности газа SF₆, контролирующий параметры среды внутри камеры. Концы рамы закреплены на опорных колоннах, обеспечивающих устойчивость всей конструкции.
Принцип управления
Существует две схемы управления выключателем:
Схема с одним разделением;
Схема с двойным разделением.
По умолчанию к продукту прилагаются:
Приложение III — Схема электрического управления;
Приложение IV — Схемы вторичной проводки.
Обе схемы основаны на двойном разделении, если не указано иное. Однако в случае расхождений приоритет имеет техническое задание заказчика, и окончательные схемы электрического управления и вторичной проводки предоставляются вместе с оборудованием, исходя из конкретных проектных требований.
2.1.1 Компоненты автоматического выключателя
Основные компоненты автоматического выключателя включают:
1.Однополюсные автоматические выключатели (полюса)
2.Опорная рама
3.Паспортные таблички
4.Контроллеры плотности газа SF₆
5.Газонаполнительные и инспекционные порты
6.Коробки механизмов
7.Соединительные элементы полюсов

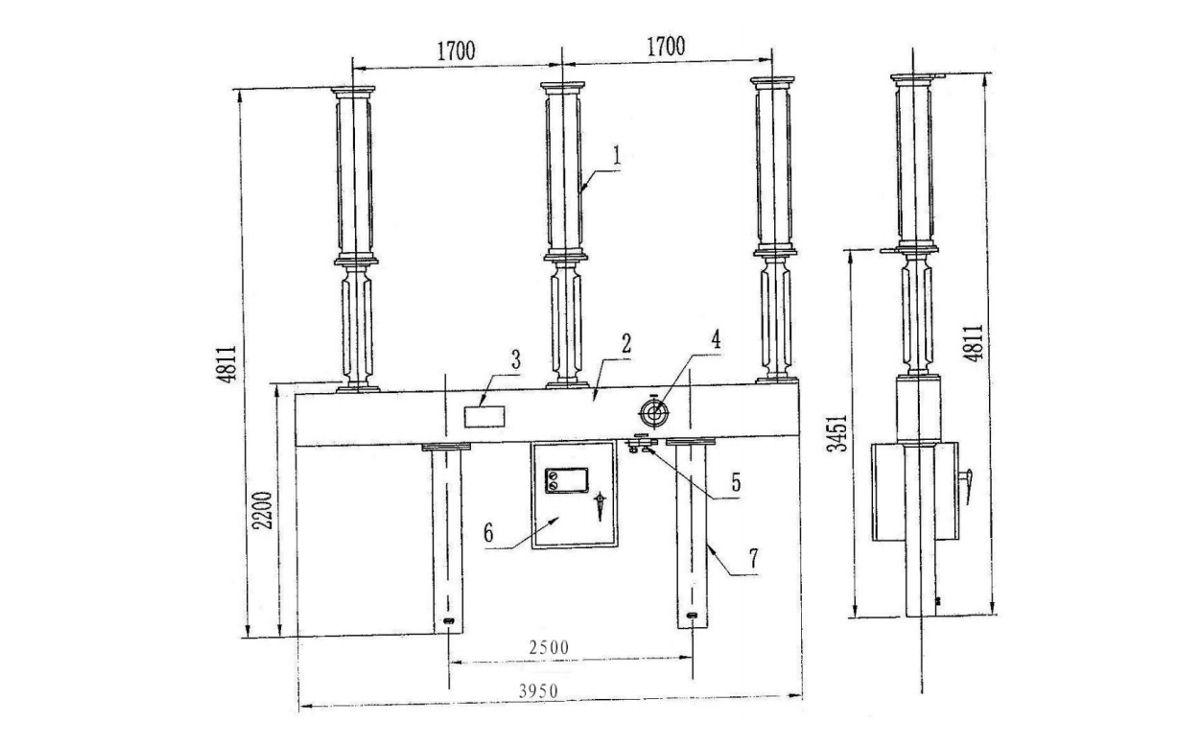

Рисунок 1 иллюстрирует общую компоновку автоматического выключателя и расположение основных компонентов.
2.1.1.1 Однополюсный автоматический выключатель
Каждый полюс представляет собой самостоятельный однополюсный автоматический выключатель. Его конструкция включает:
Камеру гашения дуги,
Керамические изоляционные втулки,
Газовую полость с SF₆,
Приводной механизм.
Рисунок 2 демонстрирует конструкцию одного полюса, его основные элементы и принципы работы.
2.2 Упаковка и документация
Поставка выключателя сопровождается полным комплектом технической документации, необходимой для правильной установки, ввода в эксплуатацию и обслуживания оборудования.
Включённые документы:
Упаковочный лист (1 экз.)
Содержит перечень всех компонентов и принадлежностей, входящих в комплект поставки. Используется для приёмки и инвентаризации оборудования.Принципиальная электрическая схема управления (1 экз.)
Обеспечивает понимание логики работы и взаимодействия электрических цепей управления выключателем.Схема вторичной электропроводки (1 экз.)
Необходима для корректного подключения и проверки всех вспомогательных и сигнальных цепей.Сертификат соответствия (1 экз.)
Подтверждает соответствие изделия требованиям стандартов качества и безопасности.Заводской протокол испытаний (1 экз.)
Содержит результаты функциональных и изоляционных испытаний, проведённых на заводе-изготовителе перед отгрузкой оборудования.Акт испытаний на месте установки (2 экз.)
Содержит записи о проверках и испытаниях, выполненных после монтажа оборудования на объекте.
(см. Приложение I – подлежит обязательному заполнению при вводе в эксплуатацию)
Примечание:
Вся прилагаемая документация имеет критическое значение для правильной эксплуатации оборудования. Рекомендуется обеспечить их сохранность и использование на всех этапах установки и обслуживания.
