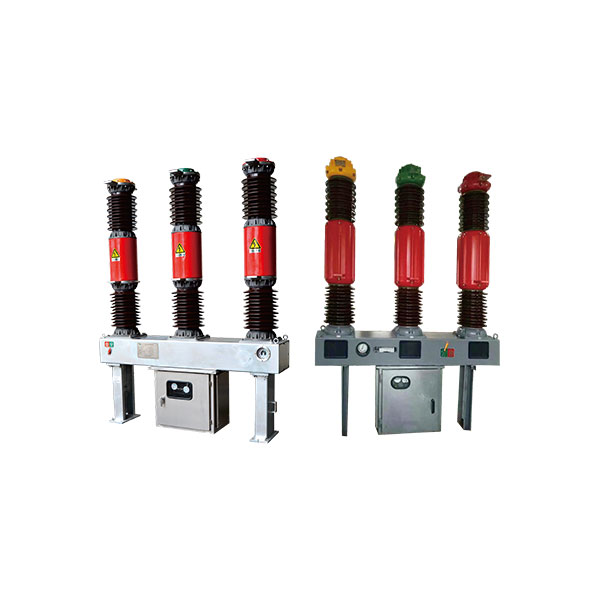

Наружный высоковольтный выключатель SF6 LW36-40.5

Обзор

Автоматический выключатель LW36-40.5(W)/T2000-31.5 Outdoor Sulfur Hexafluoride представляет собой электрическое устройство, предназначенное для использования в трехфазных системах переменного тока частотой 50 Гц. Он идеально подходит для управления и защиты в системах питания с номинальным напряжением 40,5 кВ. Внутренние или внешние трансформаторы тока (ТТ) могут быть интегрированы для измерения и защиты.

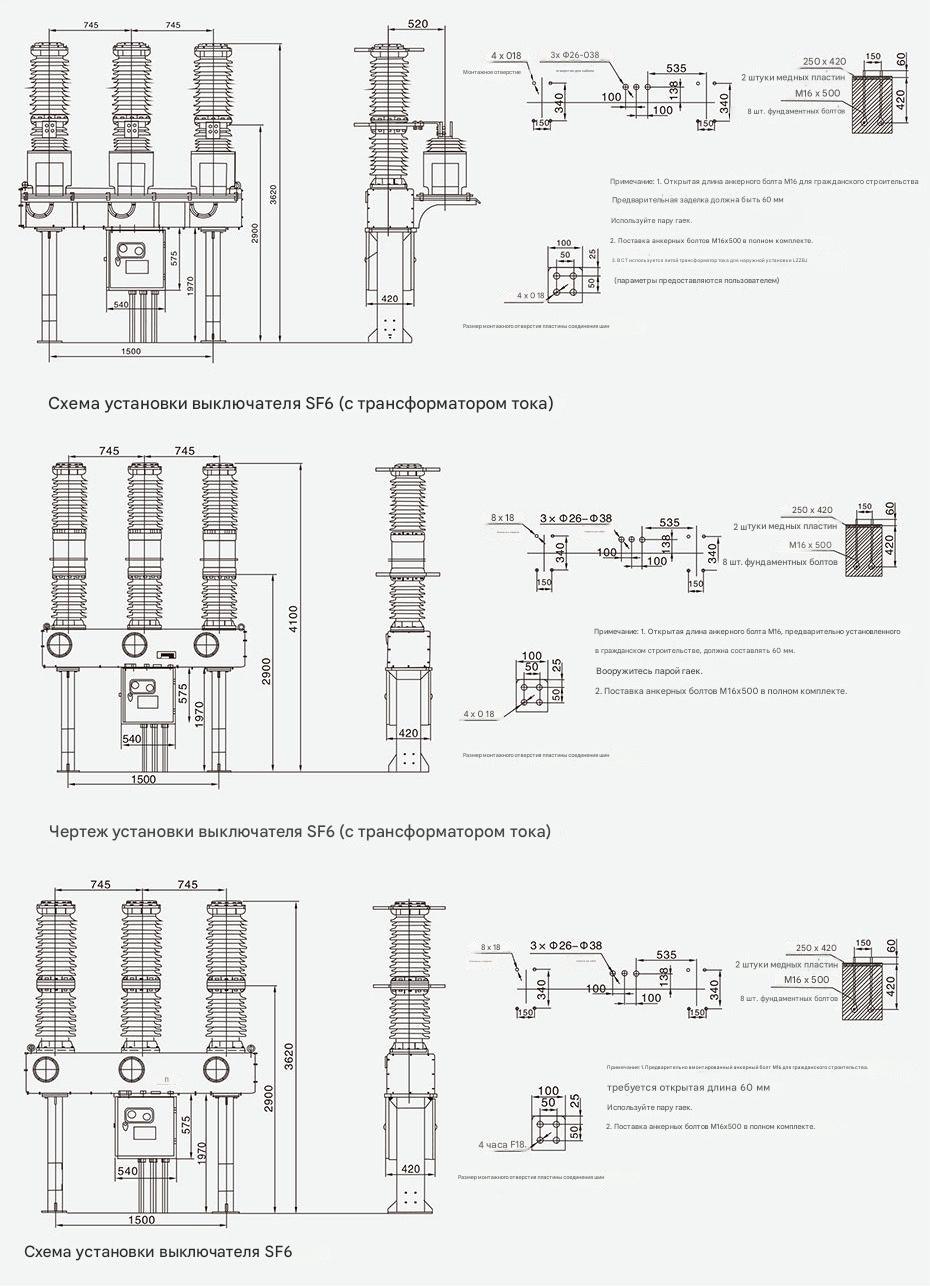

Конструктивные особенности

Автоматический выключатель LW36-40.5 с гексафторидом серы имеет наружную конструкцию с фарфоровой бутылкой и оснащен пружинным рабочим механизмом типа CT35. Механизм и корпус расположены в форме буквы «Т», что обеспечивает компактную и легкую конструкцию. Такая конструкция обеспечивает низкую рабочую мощность и упрощает установку и отладку. Механический ресурс выключателя составляет до 10 000 операций, что делает его пригодным для частой эксплуатации.

В выключателе используется камера гашения дуги сжатым воздухом, что обеспечивает превосходные характеристики отключения и электрический срок службы до 20 операций.

Надежное уплотнение является ключевой особенностью, при этом статическое уплотнение использует конструкцию уплотнительного кольца типа «O», а динамическое уплотнение использует уплотнительное кольцо типа «V» с компенсацией давления пружины. Вторичная клеммная колодка трансформатора производится с использованием технологии впрыска под давлением, что обеспечивает высокую устойчивость к старению и гарантирует годовую скорость утечки ≤0,5%.

Монтажная рама и опора изготовлены из цельных стальных пластин с использованием высокопрочных стандартных деталей для обеспечения высокой механической надежности.

Измерительный железный сердечник внутреннего или внешнего трансформатора тока изготовлен из микрокристаллического сплава с высокой магнитной проводимостью, что обеспечивает уровень точности 0,2 или 0,2S. Каждая фаза выключателя может быть оснащена 2–4 трансформаторами тока для точного измерения.

Технические параметры

NO.	Items name		Data
1	rated voltage（kV）		40.5
2	Rated current（A）		1600, 2000
3	rated insulation level	Power frequency withstand voltage (kV)	95
		Lightning impulse withstand voltage (kV)	185
4	Rated short-circuit breaking current (kA)		25/31.5
5	Rated out-of-step breaking current (kA)		7.9/10
6	Out-of-phase ground fault breaking current (kA)		27.4/34.8
7	Rated breaking current of single capacitor bank (A)		400
8	Rated operation sequence		O-O.3S-CO-180S-CO
9	Rated voltage of SF6 gas (MPa)		0.45
10	Opening time ms (rated voltage)		30≤t≤40
11	Closing time ms (rated voltage)		60≤t≤80
12	Rated short-circuit making current (peak value)		63/80
13	Rated short-circuit duration (S)		4
14	Rated short-time withstand current (kA)		25/31.5
15	Rated peak withstand current (kA)		63/80
16	Mechanical life test (times)		10000
17	Rated short-circuit breaking current 31.5kA/40kA cumulative breaking times (times)		20
18	Accumulated breaking times of rated current (times)		2000
19	Annual leakage rate of SF6 gas (%)		≤0.5
	Trace Moisture Content of SF6 Gas (V/V)		≤150
20	External insulation leakage specific distance of circuit breaker (mm/kV)		≥25、≥31
21	Circuit breaker weight (kg)		1000
22	Rated short-circuit breaking current (kA)		25/31.5
