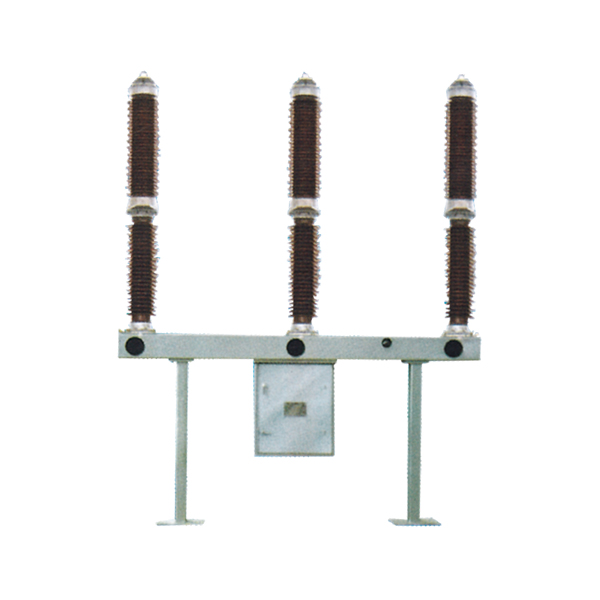

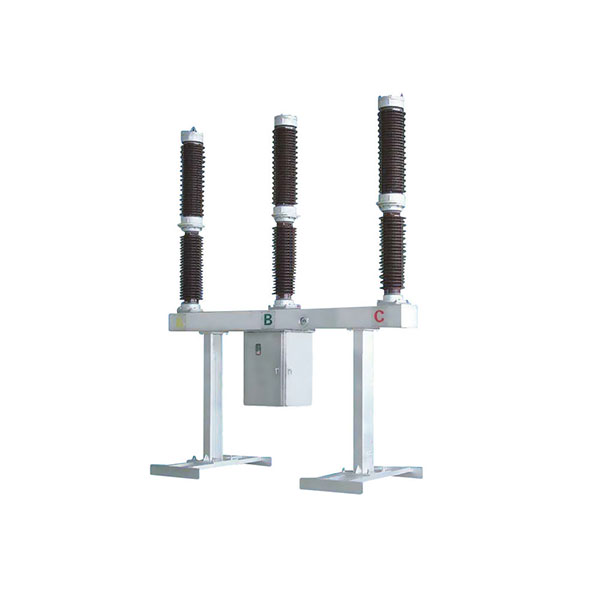

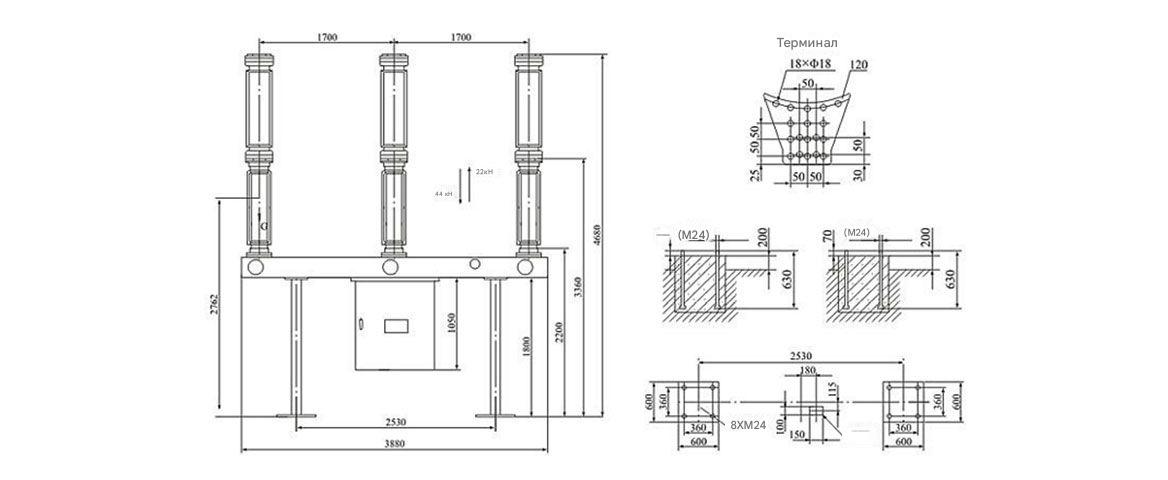

Автоматический выключатель с собственной энергией для наружного применения LW36-126(145)

Описание

Автоматический выключатель LW36-126(145) для наружного применения использует газ гексафторид серы (SF6) в качестве изолирующей и дугогасящей среды. Он оснащен пружинным рабочим механизмом CT30 и работает по принципу самогасящейся дуги с одним переменным расстоянием давления.

Этот автоматический выключатель предназначен для использования в трехфазных системах переменного тока 50 Гц напряжением 72,5 кВ (126 кВ). Он в основном используется для отключения и подключения токов нагрузки, токов перегрузки и токов короткого замыкания.

Условия окружающей среды

- Температура окружающей среды: -40℃~+40℃

- Высота: ≤2000 м

- Давление ветра: ≤700 Па

- Суточный перепад температур: 25℃

- Толщина обледенения: ≤10 мм

- Степень загрязнения: III (25 мм/кВ).

Технические данные

Rated voltage			kV	126 (145)
Rated current			A	1250, 2000
Rated frequency			HZ	50
First pole to clear factor				1.5
Rated short circuit breaking current			kA	40
Rated short-circuit current (peak)			kA	100
Rated short-circuit withstand current			kA	40
Rated power frequency withstand voltage (1min)		Phase to earth	kV	K·230
		Phase to phase		K·(230+70)
Rated lightning impulse withstand voltage		Phase to earth	kV	K·550
		Phase to phase		K·(550+103)
Rated peak withstand current			kA	100
Rated out of step current			kA	10
Near fault current			kA	90%1K
Electrical life of rated short circuit breaking current			times	20
Rated short circuit duration			s	4
Rated line charging close current			A	31.5
Rated operation sequence				O-0.3s-CO-180s-CO35
Main circuit resistance			μΩ	≤35
Rated SF6 gas pressure			MPa	0.6
SF6 gas leakage rate			ppm	≤0.55
Moisture content of SF6 gas (V/V)				≤150
Mechanical life			Times	10000
Electric distance	Phase to earth		mm	3906/3150
	Phase to phase			3906/3150
Each filled with SF6 gas quality			KG	8
Quality of each circuit breaker			KG	1700
