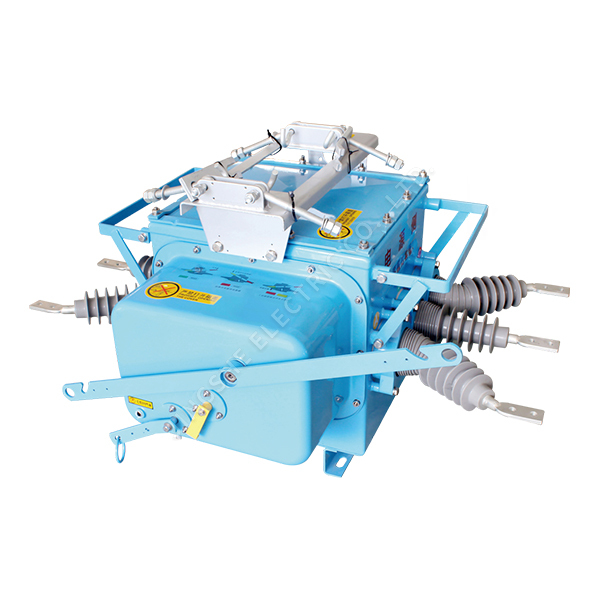

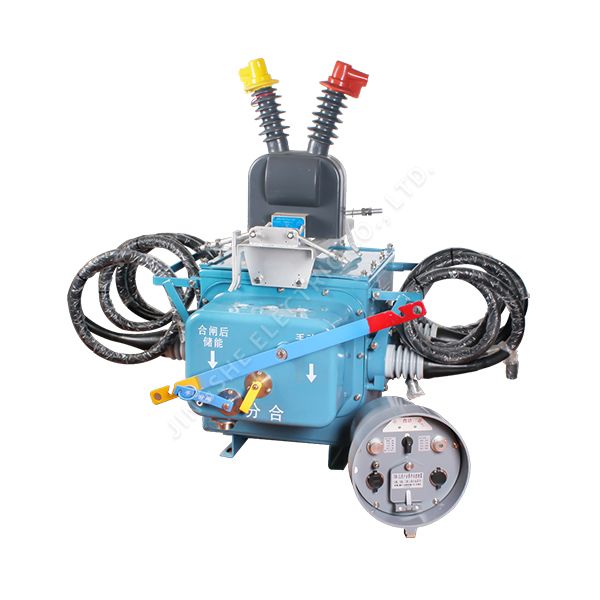

наружный граничный вакуумный выключатель FZW28-12F

Описание

Вакуумный граничный выключатель FZW28-12F для наружной установки, также известный как граничный выключатель нагрузки, предназначен для использования в наружных распределительных системах с номинальным напряжением 12 кВ и частотой переменного тока 50 Гц. Он в основном используется для отключения и отключения токов нагрузки и отключения токов короткого замыкания. Этот выключатель подходит для защиты и управления на подстанциях, промышленных и горнодобывающих предприятиях, а также в городских и сельских сетях электроснабжения, особенно для автоматических распределительных сетей и мест с частыми операциями.

Этот продукт идеально подходит для управления переключателями управления в системах распределения воздушных линий. Он доступен в нескольких типах, включая граничный вакуумный выключатель нагрузки типа VPS-12, который не содержит масла, прост по конструкции и очень надежен, не требует обслуживания. В результате он нашел широкое применение в отрасли.

Продукт может быть интегрирован с детекторами неисправностей на основе FDR или оборудованием RTU (дистанционный терминал) для формирования оптимизированной системы автоматизации распределения. Эта система обеспечивает автоматическое обнаружение и локализацию неисправностей на воздушных линиях, а также автоматическую изоляцию неисправных сегментов. Это делает ее идеальным решением для модернизации существующих распределительных распределительных устройств, обеспечивая работу без масла и функции автоматизации для повышения производительности системы.

Условия окружающей среды

1. Высота: не выше 2000 м.

2. Температура воздуха: от -40℃ до +85℃

3. Относительная влажность: среднемесячная ≤90%, среднесуточная: ≤95%

4. Интенсивность землетрясений: ≤ 8 градусов

5. Класс загрязнения: 3 степени

6. Толщина обледенения: 10 мм

7. Давление ветра: не более 700 Па (соответствует скорости ветра 34 м/с)

Технические данные

Rated voltage		KV	12
Rated current		A	630
Rated frequency		HZ	50
Rated short-time withstand current (4s)		KA	20
Rated short-circuit closing current (peak)		KA	50
Operation voltage		V	AC220 (80%-110%)
Power frequency withstand voltage(1min)	To earth	KV	50 (GB.42)
	Phase to phase		50 (GB.42)
	Fracture		50 (GB.48)
Lightning impulse withstand voltage	To earth	KV	95 (GB.75)
	Phase to phase		95 (GB.75)
	Fracture		110 (GB.84)
Insulation resistance	To earth		2000
	Phase to phase		2000
	Fracture		2000
Main loop resistance per phase		μΩ	≤500
Working life under rated current		Times	10000
Weight		KG	185
Three phase contact closing and opening non-synchronism		ms	≤2
Contact closing bounce time		ms	≤5
Closing time		ms	120-180
Opening time		ms	500-900
Contact travel		mm	8-9
Contact over-travel		mm	2.5-4
Isolating gap open distance		mm	25-30
Isolation gap over line distance		mm	6-13
SF6 Leakage per year			＜1%
SF6 Gas moisture content		PPm	＜2
Standard			IEC265-1
