Напольный интеллектуальный граничный автоматический выключатель высокого напряжения для установки вн

Обзор

Комплексное устройство учета с предоплатой напольного разграничительного переключателя — это инновационный продукт, который объединяет компоненты измерения, коммутации и управления высокого напряжения в компактной конструкции шкафного типа. Он состоит из цельнолитого сухого высоковольтного измерительного блока и интеллектуального разграничительного переключателя ZW32F. Корпус изготовлен из нержавеющей стали или покрытого распылением листового железа, что обеспечивает как долговечность, так и эстетическую привлекательность.

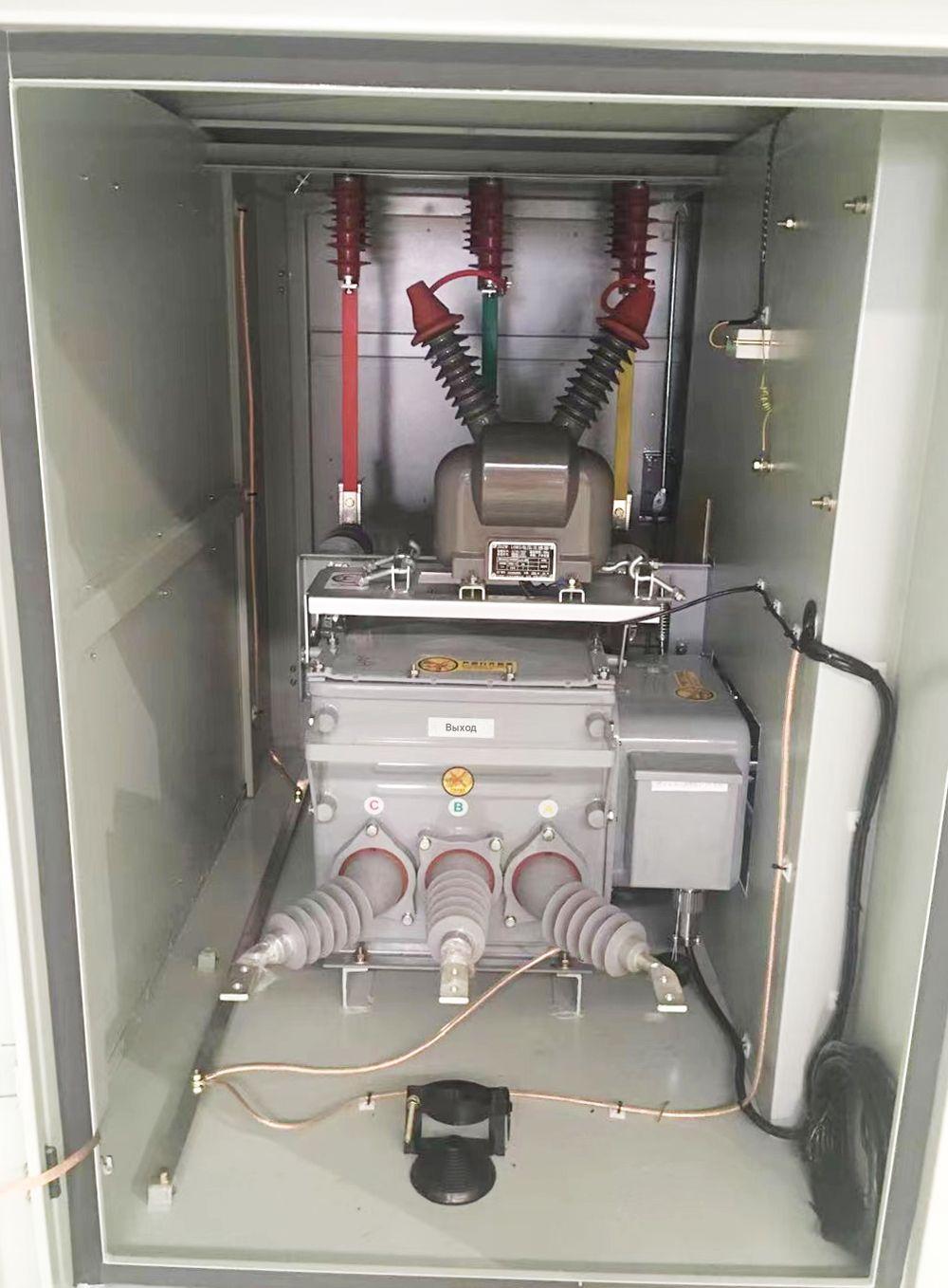

Этот продукт, разработанный для легкой установки, имеет высоковольтную комнату, которая полностью изолирована от отсека низковольтного счетчика. Доступ к высоковольтной секции возможен только при отключенном питании оборудования, что обеспечивает максимальную безопасность и надежность. Дверь в высоковольтную комнату можно открыть только при отключении электроэнергии, что предотвращает случайное воздействие на компоненты под напряжением.

Компактная конструкция делает этот продукт идеальным для использования в жилых районах, на промышленных и горнодобывающих предприятиях, а также на трансформаторах ящичного типа. Он позволяет персоналу легко открывать дверь для проверки счетчика и управления переключателем на месте. Трансформатор отлит в полностью закрытом вакууме из эпоксидной смолы, что исключает проблемы старения и повышает долговечность.

В разграничительном переключателе используется вакуумный переключатель в сочетании с защитой нулевой последовательности и трансформаторами тока, что обеспечивает защиту нулевой последовательности, перегрузки по току и быстрое отключение с помощью интеллектуального контроллера. Он эффективно изолирует однофазные замыкания на землю и межфазные короткие замыкания, обеспечивая электробезопасность для пользователей, не имеющих неисправностей.

Этот продукт имеет функцию FTU для реализации дистанционного размыкания и замыкания переключателей; он также имеет функцию дистанционного управления GPRS (подробности см. ниже в разделе «Описание интеллектуального контроллера»).

Нормальные условия эксплуатации

a. Высота не более 3000 м; Уровень загрязнения: IV.

b. Температура окружающего воздуха: -40°C ~+40°C; Суточный перепад температур: 25°C суточное изменение.

c. Скорость ветра не более 35 м/с; Интенсивность землетрясений не более 8.

d. Никаких легковоспламеняющихся, взрывоопасных или химически едких мест.

Ссылающиеся стандарты

• GB763-90: Нагрев высоковольтных электроприборов переменного тока в течение длительных рабочих часов

• GB1207-1997: Трансформатор напряжения

• GB1208-1997: Трансформатор тока

• GB17201-1997: Комбинированный трансформатор

• GB4208-93: Уровень защиты корпуса

• GBJ63-90: Технические условия проектирования электроизмерительных приборов силового оборудования

• DL/T448-2000: Технические условия управления приборами учета электроэнергии

• DL/T566-95: Технические условия для таймера потери напряжения

• JB5777.2-91: Общие технические условия для панелей (шкафов, блоков) управления и релейной защиты вторичных цепей энергосистем

• GB/T11022: Общие технологии для высоковольтных распределительных устройств и стандартов оборудования управления

• JB5777.3-91: Основные методы испытаний панелей управления и релейной защиты (счетчиков) для вторичных цепей в энергосистемах

• DL/T593-96: Общие технические условия заказа для высоковольтных распределительных устройств

• GB1984: Высоковольтные автоматические выключатели переменного тока

• GB/T11022: Общие технические стандарты для высоковольтных распределительных устройств и оборудования управления

• GB311.1: Координация изоляции высоковольтного оборудования передачи и преобразования электроэнергии

• GB/T16927.1: Технология испытаний высокого напряжения Часть: Общие требования к испытаниям

• GB3309: Механические испытания высоковольтных распределительных устройств при комнатной температуре

• GB311.1-1997: Координация изоляции высоковольтного оборудования передачи и преобразования электроэнергии

• SD109: Процедуры проверки приборов учета электроэнергии

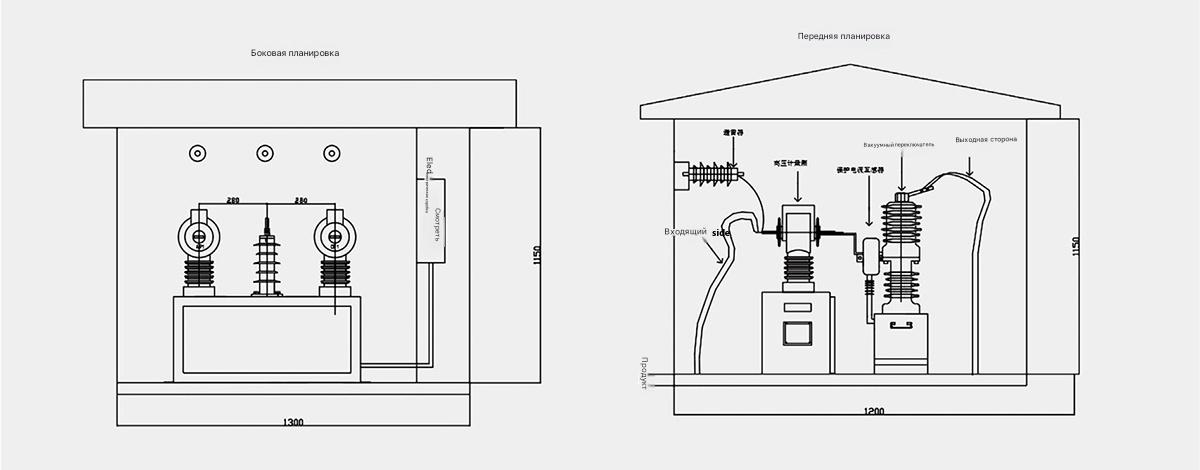

Схема структуры внешнего вида
