Обзор

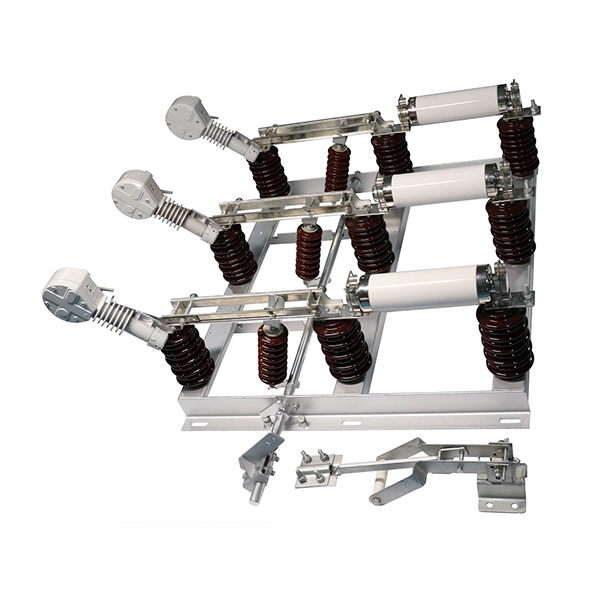

Наружный высоковольтный изолирующий выключатель GW1 (далее именуемый изолирующим выключателем) подходит для установки на наружных линиях 12 кВ и используется для размыкания и замыкания цепи при наличии напряжения, но отсутствии нагрузки на линии.
Этот изолирующий выключатель полностью учитывает различные потребности пользователей и доступен в двух вариантах: с заземляющим ножом и без заземляющего ножа. Выключатель с заземляющим ножом оснащен ручным механизмом типа CS□, который может предотвратить неправильные операции, такие как подвешивание заземляющего провода, когда линия находится под напряжением, и замыкание изолирующего выключателя при подключенном заземляющем проводе. Операторам не нужно подвешивать заземляющий провод отдельно. Этот изолирующий выключатель доступен в двух типах: обычный тип и тип с защитой от загрязнения. Среди них изолирующий выключатель с защитой от загрязнения может соответствовать требованиям зон с относительно серьезным загрязнением и может эффективно решать проблему перекрытия загрязнения изолирующего выключателя во время работы. Изделие соответствует требованиям таких стандартов, как GB1985 и GB/T11022.
Высота: не более 1000 м.
Температура окружающей среды: верхний предел составляет 40 °C, нижний предел составляет -25 °C.
В местах без проводящих или химически активных газови пары.
В местах, где нет риска возгорания, взрыва или серьезного загрязнения.
В местах, не подверженных сильной вибрации или ударам (например, рядом с электрической киркой или земснарядом).
| Серийный номер | Элемент | Единица | Параметр | Примечания |
|---|
| 1 | Номинальное напряжение | KV | 12 | Заземляющий нож имеет то же напряжение, что и главный выключатель. |
| 2 | Номинальный ток | A | 400
630
800
1000
1250 |
|
| 3 | Номинальный пиковый выдерживаемый ток | KA | 50
63
100 |
|
| 4 | Номинальный кратковременный выдерживаемый ток | KA/4S | 20
25
40 |
|

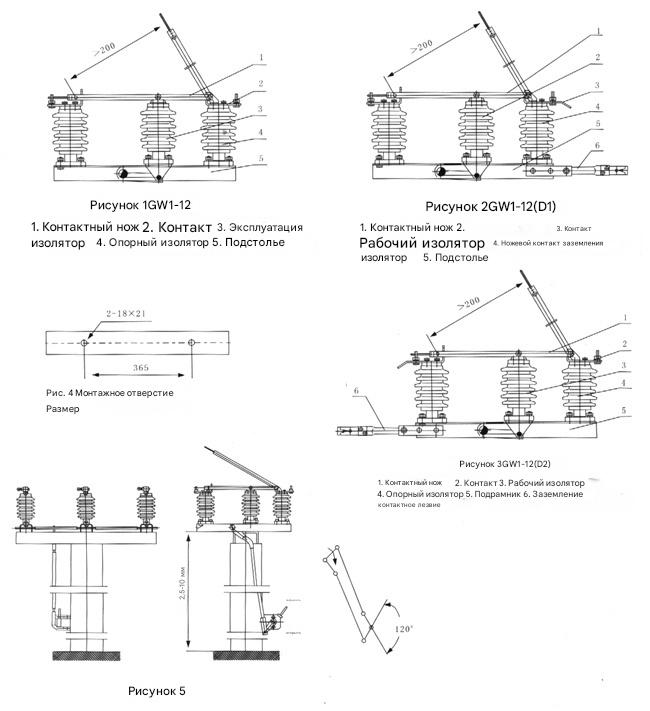

Разъединитель состоит из трех отдельных переключателей. Каждый отдельный разъединитель имеет те же компоненты, включая основание, опорные и рабочие изоляторы, передние и задние неподвижные контакты, нож переключателя, дуговые рога и т. д. В соответствии с потребностями пользователя разъединитель с заземляющим ножом оснащен рабочим механизмом CS□, а без заземляющего ножа — рабочим механизмом типа CS8-5. Изделие имеет большое расстояние открытия, а его эксплуатация проста, удобна и надежна.
Если на линии нет автоматического выключателя или он вышел из строя, то разъединитель разрешается открывать и закрывать при следующих обстоятельствах:
