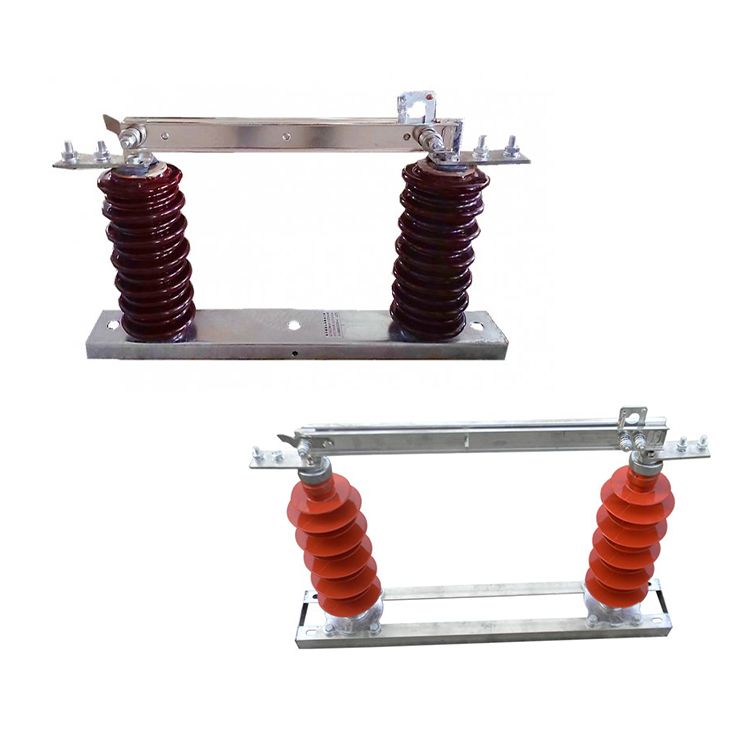

Наружные однопозиционные разъединители переменного тока серии (H)GW9-35 подходят для высоковольтных линий электропередачи и распределения с трехфазной частотой переменного тока 50 Гц и номинальным напряжением 35 кВ и ниже. Они используются для отключения и замыкания однофазных или трехфазных цепей, которые имеют напряжение, но без нагрузки. Номинальные токи выключателей составляют 200 А, 400 А, 630 А и 1000 А. Все они состоят из опорного изолятора основания, проводящей части и части механизма. Принята структура рубильника, и замыкание выключателя может отключать и замыкать цепь. Каждая фаза рубильника состоит из двух проводящих листов, а пружины сжатия установлены на внешних сторонах обеих сторон лезвий. Регулируя высоту пружин, можно получить необходимое контактное давление ножа выключателя. Когда переключатель открыт или закрыт, для закрывающего движения может использоваться изолированный рабочий механизм. Ножевой переключатель имеет самоблокирующееся устройство.
Место установки: На открытом воздухе
Температура окружающей среды: +40°C на максимуме, -40°C на минимуме (abb -15°C); Суточная разница температур не превышает 25K.
Высота: для обычного типа не более 2000 м, для типа плато не более 4000 м.
Скорость ветра: не более 34 м/с (эквивалентно 700 Па).
Толщина ледяного покрова: не более 10 мм.
Сейсмическая интенсивность: не более 8 баллов.
Солнечная радиация: 1000 Вт/м²
Место установки должно быть свободно от газов, паров, химических отложений, соляного тумана, пыли, грязи и других взрывоопасных и едких сред, которые серьезно влияют на изоляцию и проводимость выключателя; На месте установки не должно быть частых и сильных вибраций.
Таблица 1: Основные технические параметры
| № | Наименование | Единица измерения | Параметр |
|---|
| 1 | Номинальное напряжение | КВ | 35 - 40.5 |
| 2 | Номинальная частота | Гц | 50 - 60 |
| 3 | Номинальный ток | А | 200, 400, 630, 1000 |
| 4 | Ток термического устойчивости на 10с | КА | 5, 10, 14, 20 |
| 5 | Ток термического устойчивости на 4с | КА | 6.3, 12.5, 20, 31.5 |
| 6 | Ток динамического устойчивости (пиковый) | КА | 16, 31.5, 50, 80 |
| 7 | 1 минута (мокрый тест) | КВ | 80 |
| 1 минута (сухой тест: 对地 /межразрыв) |
| 95/120 |
| 8 | Номинальное импульсное напряжение withstand от молнии (пиковое) (对地 /межразрыв) |
| 185/220 |
Таблица 2: Контактное давление
| № | Номинальный ток (А) | Единица измерения | Сила контактного соединения |
|---|
| 1 | 200 | - | 314 - 353 |
| 2 | 400 | - | 314 - 353 |
| 3 | 630 | - | 333 - 372 |
| 4 | 1000 | - | 490 - 588 |
