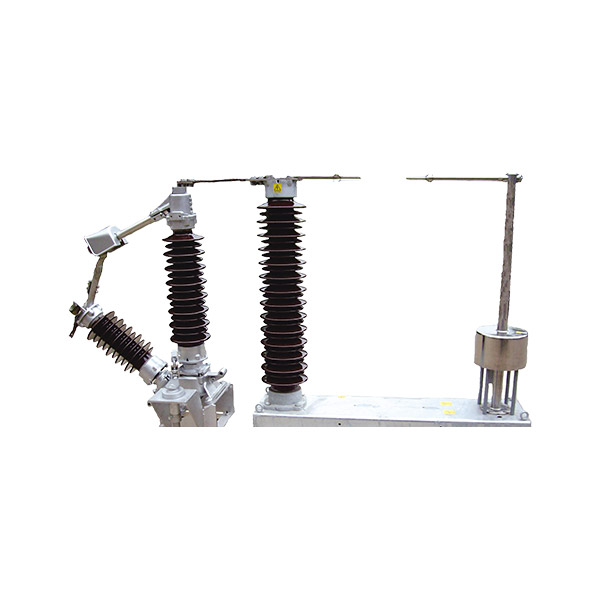

Выключатель нейтрали GW8 - 40,5/72,5/126 кВ представляет собой наружное высоковольтное распределительное устройство, которое в основном используется для подключения нейтрали трансформатора в условиях отсутствия нагрузки. Ниже приведено подробное введение:
Конструктивная композиция: этот выключатель-разъединитель состоит из одного полюса и рабочего механизма. Один полюс включает в себя основание, опорные изоляторы, токопроводящий рычаг, контакты и другие компоненты.
Принцип работы: рабочий механизм приводит в движение токопроводящий рычаг через соединительный стержень для выполнения операций размыкания и замыкания разъединителя. В открытом положении подвижный контакт отделяется от неподвижного контакта, создавая отчетливый изолирующий зазор для изоляции цепи. При замыкании подвижный контакт вращается и правильно сцепляется с неподвижным контактом, чтобы цепь стала токопроводящей.
Режимы работы: Может быть оснащен двигателем с приводом типа CJ или ручным приводом типа CS8. Двигатель с приводом типа CJ имеет несколько вариантов напряжения, таких как переменный ток 380 В, переменный ток 220 В, постоянный ток 220 В и постоянный ток 110 В. Напряжение цепи управления такое же, как напряжение двигателя. Время открытия и закрытия составляет 7±1 секунд, а выходной угол составляет 180°. Напряжение цепи управления ручного привода типа CS8 - 5 составляет переменный ток 220 В.
Основные технические параметры
Номинальное напряжение: Существует три спецификации: 40,5 кВ, 72,5 кВ и 126 кВ.
Выдерживаемое напряжение промышленной частоты в течение 1 минуты: 85 кВ, 140 кВ и 230 кВ соответственно.
Выдерживаемое напряжение грозового импульса: 185 кВ, 325 кВ и 550 кВ соответственно.
Номинальный ток: 630 А.
Номинальный кратковременно выдерживаемый ток: 25 кА/4 с.
Номинальный пиковый выдерживаемый ток: 63 кА.
Номинальная механическая нагрузка на клемму (горизонтальная): 750 Н, 750 Н и 1000 Н соответственно.
Этот выключатель имеет такие преимущества, как простая конструкция, надежная работа и хорошие изоляционные характеристики. Он широко используется на подстанциях энергосистем, электростанциях и в других местах для обеспечения безопасной эксплуатации электрical оборудование и техническое обслуживание во время проверок.
