Для всех деталей применяется антикоррозионная обработка методом горячего цинкования. Для деталей, где горячее цинкование не может обеспечить требования к вращательной посадке, обычно используются материалы из нержавеющей стали. Для крепежей размером ниже M8 используется нержавеющая сталь, а для остальных применяется горячее цинкование.
Проводящая часть представляет собой медную трубку гибкого типа соединения. Средний контакт представляет собой самостоятельный контактный палец типа «рукопожатие». Пружина имеет тип внешнего давления, и через нее ток не проходит. Изолирующий выключатель имеет только одну точку контакта в середине, а все остальные жестко соединены гибкими соединениями.
Принята новая структура контакта. Один конец контактной детали закреплен на контактном гнезде, а контактное давление создается деформацией контактной детали и пружины, изменяя скользящий контакт на конце контактного пальца на фиксированный контакт, тем самым повышая надежность электропроводности.
Пружина контактного пальца заменена на внешний тип, чтобы избежать шунтирования тока пружины.
Добавлена магнитная запирающая пластина для улучшения динамических и термических характеристик стабильности.
Вращающаяся часть оснащена самосмазывающейся втулкой и не требует смазывания.
Основная клемма для проводки имеет тип плоской пластины. При номинальном токе 630 А поверхность токопроводящих частей покрывается оловом; при номинальном токе 1250 А - 4000 А поверхность токопроводящих частей покрывается серебром.
Верхние и нижние колпачки фарфоровых деталей защищены от ржавчины методом горячего цинкования. Фарфоровые детали с различными длинами пути утечки могут быть выбраны в соответствии со степенью загрязнения используемых зон. В процессе производства он контролируется в соответствии с положительным допуском, а длина пути утечки проектируется так, чтобы быть выше номинального значения по сравнению со стандартным значением.
Опорные изоляторы переключателя обладают высокой прочностью и плотностью, стабильны и надежны. Они изготовлены из высокопрочных фарфоровых материалов в формуле, уменьшающей дисперсию прочности изделия и увеличивающей прочность изделия на разрыв. В конструкции изделия заложен большой запас прочности, обеспечивающий стабильную и надежную работу изделия.

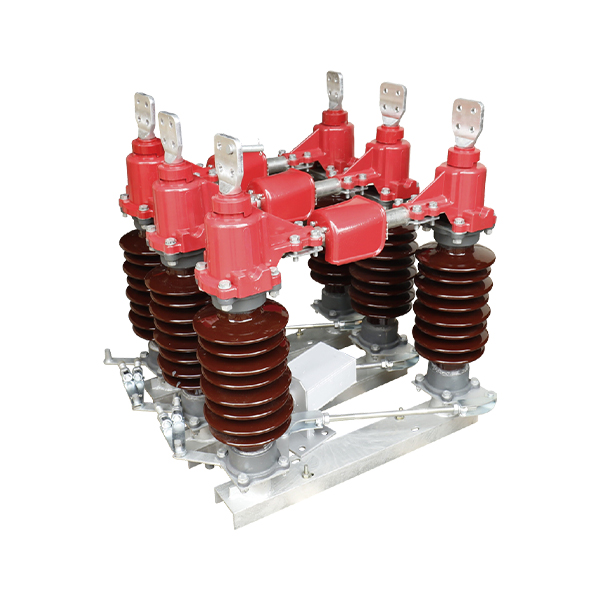

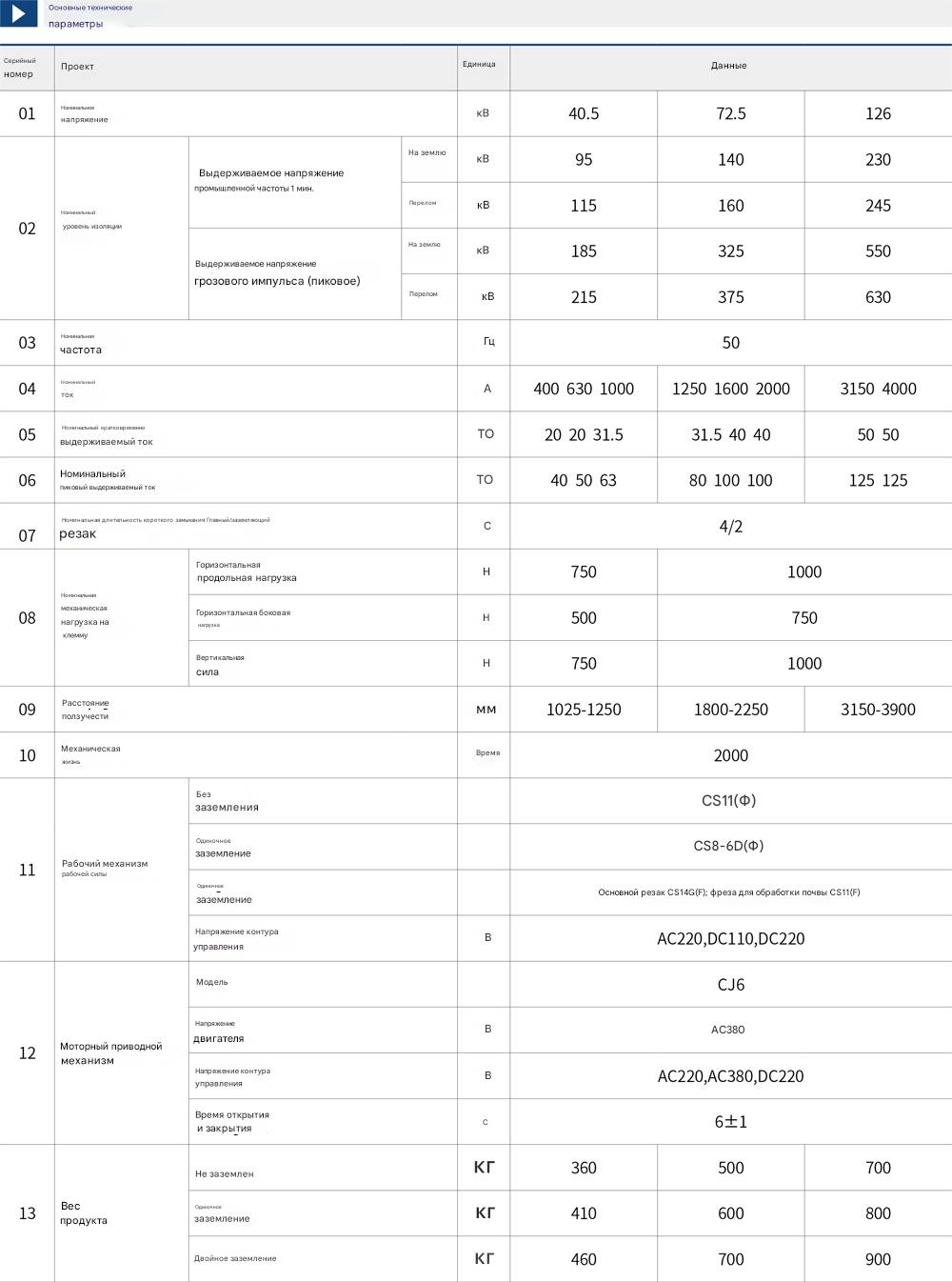

Полный комплект изолирующих выключателей 35 кВ состоит из корпуса изолирующего выключателя типа GW4-40.5 (D) (W), ручного привода типа CS11 или CS8-6D, принадлежностей для передачи и т. д., а также может быть оснащен электрическим механизмом, таким как тип CJ6. Полный комплект изолирующих выключателей 110 кВ состоит из корпуса изолирующего выключателя типа GW4-126 (D) (W), ручного привода CS14G, принадлежностей для передачи и т. д., а также может быть оснащен электрическим механизмом, таким как тип CJ6.

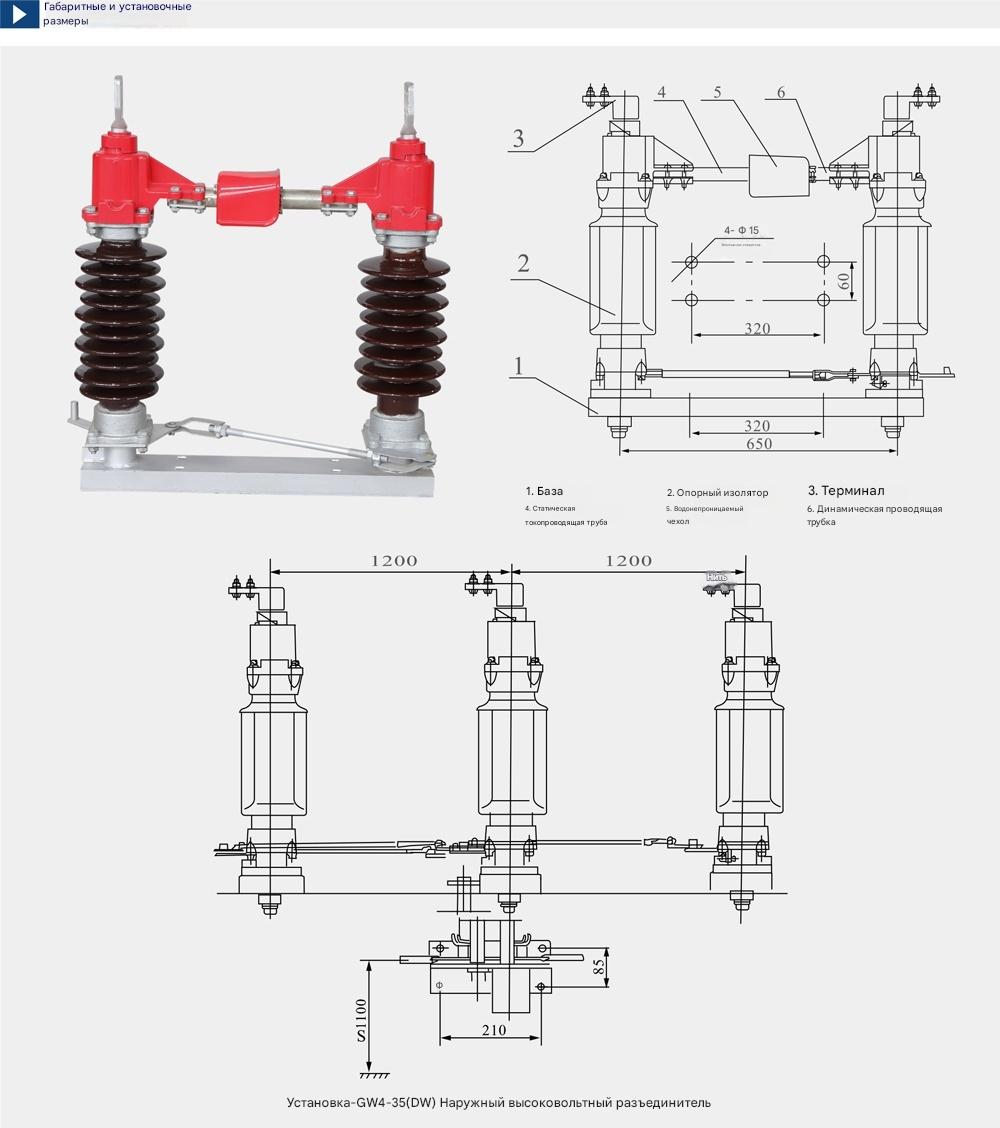

Этот изолирующий выключатель относится к двухколонным горизонтально-открывающимся изолирующим выключателям. Он выполнен в виде единой формы, и при синхронном использовании для трех полюсов он соединено соединительным стержнем. Каждый отдельный полюс состоит из таких частей, как основание, опорные изоляторы, выходной терминал и контакты. Два опорных изолирующих фарфоровых изолятора установлены на подшипниках на обоих концах основания параллельно друг другу и перпендикулярны основанию. Основные токопроводящие части соответственно установлены над двумя опорными изолирующими фарфоровыми изоляторами и вращаются приблизительно на 90° вместе с опорными изолирующими фарфоровыми изоляторами.
Каждое опорное гнездо изолирующего переключателя оснащено валом, а два вала соединены и приводятся в движение через соединительную пластину, регулировочный винтовой стержень и т. д.
Гибкие соединения из красной медной оплетки в выходном терминале соответственно закреплены на токопроводящем стержне и монтажной плате, а монтажная плата предназначена для подключения линий пользователями.
Контактные пальцы в средней контактной части собираются парами, и используются контактные пальцы самостоятельных типов. Их форма представляет собой вращающийся тип для уменьшения износа между контактами и контактными пальцами во время операций размыкания и замыкания и повышения срока службы.
Когда разъединитель оснащен заземлителем, блокировка между главной токопроводящей цепью и заземлителем обеспечивается секторной пластиной и дугообразной пластиной на основании. Когда главная токопроводящая цепь замкнута, заземлитель не может быть замкнут, а когда заземлитель замкнут, главная токопроводящая цепь не может быть замкнута. При оснащении CS8-6D блокировка между разъединителем и заземлителем осуществляется пластиной блокировки на механизме.
Изолирующий переключатель имеет двухколонную конструкцию с открытием посередине и вращением контактов, что позволяет автоматически очищать контакты и повышает надежность контактов.
Контактные пальцы изготовлены из материалов с высокой прочностью, высокой электропроводностью и высокой эластичностью. Контактts зажимаются упругой силой самих контактных пальцев, избегая порочного цикла уменьшенного усилия зажима контакта, увеличенного сопротивления контакта и усиленного нагрева контакта, вызванного ржавлением пружины и отжигом из-за нагрева в настоящее время.
Вращающаяся часть изолирующего выключателя спроектирована в соответствии с требованием отсутствия необходимости в обслуживании. Вращающееся седло спроектировано как герметичная конструкция, и водяной пар, пыль и вредные газы не могут проникнуть внутрь, что позволяет подшипнику и смазке на основе дисульфида молибдена и лития работать в хорошей среде. Подшипник не ржавеет, смазка не стекает и не высыхает, а рабочий крутящий момент изолирующего выключателя не увеличится после длительной эксплуатации. Принята конструкция штифтов вала из нержавеющей стали, совмещенных с безмасляными самосмазывающимися подшипниками; Стальные детали оцинкованы методом горячего погружения, а разъединитель работает гибко, легко, надежно и не подвержен коррозии.
