Выключатель-разъединитель высокого напряжения GW1-10 для наружного применения подходит для установки на линиях распределительного оборудования высокого напряжения. Он используется для отключения и переключения линии, когда на линии есть напряжение, но нет нагрузки. Это изделие представляет собой трехфазный электроприбор, состоящий из трех отдельных одиночных выключателей-разъединителей. Каждый отдельный выключатель-разъединитель имеет одинаковые компоненты, такие как опорный изолятор основания, передние и задние неподвижные контакты, нож переключателя и дуговые рожки.
Выключатель GW1-12G для наружного применения высокого напряжения — это тип выключателя, модифицированный в соответствии с существующим рядом проблем оригинального выключателя GW1 и соответствующий действующим национальным стандартам. Сам выключатель оснащен ножом заземляющего выключателя, который может эффективно предотвращать такие ошибки, как «подвешивание заземляющего провода, когда линия находится под напряжением, и замыкание выключателя при подключенном заземляющем проводе». Операторам не нужно подвешивать заземляющий провод отдельно. Этот продукт обладает превосходными электрическими и механическими свойствами и соответствует требованиям национального стандарта GB1985 и его редакций, а также электрическим стандартам IEC129 и IEC694. Это текущий продукт наружных выключателей-разъединителей 10 кВ.

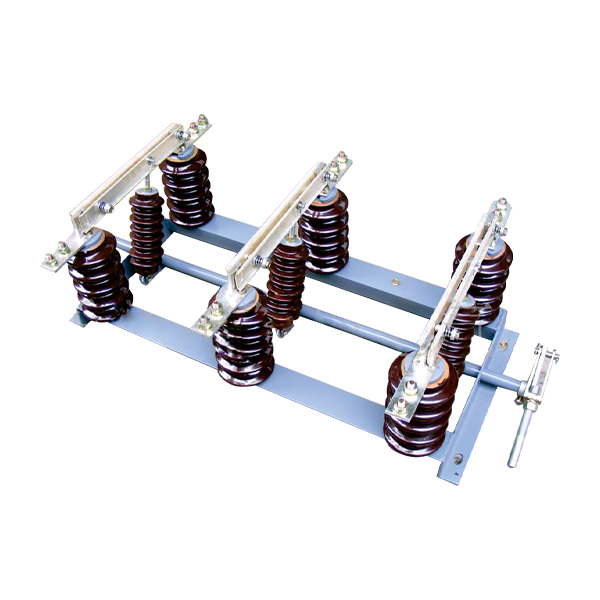

Выключатель-разъединитель высокого напряжения GW1-12LT для наружного применения относится к двухколонному вертикальному типу открывания. Соответствующий ручной приводной механизм — это водонепроницаемый тип CS8-5D, а электрический приводной механизм — это тип CX-6. Это изделие представляет собой трехфазный выключатель с общей подрамником и конструкцией рубильника, которая может быть разделена на подрамник, изоляторы и токопроводящую часть. Подрамник состоит из рамы, сваренной вращающимся валом, изогнутыми пластинами и стальными уголками. На подрамнике закреплено шесть фарфоровых изоляторов, каждые два из которых образуют группу. На вращающемся валу установлены трехфазные рабочие изоляторы, которые используются для управления размыкающими и замыкающими движениями ножей переключателя трех фаз. Токопроводящая часть состоит из контактов, ножей переключателя и контактных гнезд, которые плотно прижимаются пружинами. При размыкании переключателя рабочая рукоятка рычаг приводит вращающийся вал во вращение, заставляя рабочий изолятор толкать лезвие переключателя вверх, чтобы отделить лезвие переключателя от контактов. Лезвие переключателя вращается вокруг контактного гнезда, и контакты также перемещаются вверх в открытое положение, приводимое в действие лезвием переключателя. При замыкании переключателя рабочий кривошипный рычаг приводит вращающийся вал во вращение, заставляя рабочий изолятор тянуть лезвие переключателя для вращения вниз. После встречи с контактами он приводит контакты во вращение и поворачивается вместе в положение замыкания.
