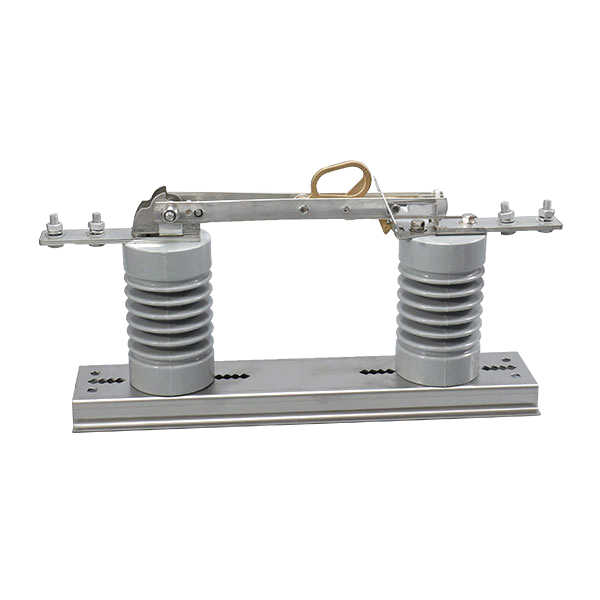

Однофазный изолирующий выключатель DCR для наружных столбов специально разработан для сценариев обслуживания электропитания. Он обеспечивает техникам четко видимую точку отключения электрической изоляции, гарантируя безопасность операций по техническому обслуживанию. Между тем, он также может служить надежной точкой разрыва цепи для эффективной изоляции источника питания. Этот изолирующий выключатель имеет конструкцию с двумя столбами. Изоляторы и болты надежно установлены на основании, прошедшем процесс горячего цинкования. Выключателем можно легко управлять, потянув за тяговое кольцо. Предельный угол изолирующего лезвия по умолчанию после открытия составляет 160 градусов. Пользователи могут гибко регулировать его до 90 градусов в соответствии с фактическими потребностями на месте или даже полностью снять предельную настройку. Во время процесса установки можно выбрать соответствующую монтажную заднюю пластину. Зажав ее на поперечине, изолирующий выключатель можно надежно установить.
Как однофазный изолирующий выключатель для наружных столбов, изолирующий выключатель DCR играет решающую роль в обеспечении безопасной работы энергосистемы благодаря своей уникальной конструкции. Его двухколонная конструкция не только обеспечивает механическую устойчивость, но и оптимизирует электрические характеристики. Изоляторы и болты прочно закреплены на основании, обработанном методом горячего цинкования. Этот процесс значительно повышает коррозионную стойкость основания и продлевает срок службы оборудования. Простой способ эксплуатации с помощью вытяжного кольца удобен для ежедневного обслуживания и повышает эффективность работы. Кроме того, конструкция ограничителя изолирующего лезвия очень гибкая. Стандартный угол ограничения 160 градусов можно легко отрегулировать до 90 градусов на месте в соответствии с фактическими условиями работы, или ограничитель можно полностью снять, полностью удовлетворяя разнообразные требования к использованию. В качестве дополнительного аксессуара монтажная задняя пластина предоставляет пользователям удобный и надежный способ установки. Плотно закрепив его на траверсе, можно эффективно обеспечить устойчивость изолирующего выключателя во время работы.
Разъединитель DCR применим к распределительной сети 12 кВ и имеет отличные электрические характеристики. Его номинальный ток достигает 630 А, что позволяет ему стабильно проводить нормальный рабочий ток. Кратковременный выдерживаемый ток составляет 20 кА/4 с. В случае короткого замыкания он может выдерживать воздействие тока короткого замыкания в 20 килоампер в течение 4 секунд, обеспечивая целостность оборудования в период неисправности. Пиковый выдерживаемый ток достигает 50 кА, что позволяет выдерживать максимальное воздействие тока в момент короткого замыкания. В то же время выдерживаемое напряжение промышленной частоты и выдерживаемое напряжение грозового импульса этого разъединителя соответствуют требованиям на высоте 2000 метров.
Персонал, ответственный за установку, обслуживание и эксплуатацию разъединителя, должен иметь руководство по эксплуатации.
Соблюдайте правила техники безопасности вашей компании.
Внимательно прочтите руководство по эксплуатации перед подготовкой к установке, обслуживанию и эксплуатации разъединителя, чтобы избежать неправильной эксплуатации разъединителя, которая может привести к ненужным жертвам.
Эксплуатация и обслуживание разъединителя должны выполняться специалистами, знакомыми с правилами техники безопасности. Руководство по эксплуатации предназначено только для справки персоналом по эксплуатации и обслуживанию и не может использоваться в качестве замены обучения и практики по технике безопасности для такого оборудования.
Изолирующий выключатель DCR является высоковольтным устройством и обычно управляется с помощью стандартных электроизоляционных инструментов. Обратите внимание на правильную и безопасную эксплуатацию.
Операторы должны использовать изолирующий тяговый стержень, чтобы вытянуть тяговое кольцо на DCR. Операции открытия и закрытия изолирующего выключателя DCR должны выполняться в условиях отсутствия нагрузки.
В двухколонном изолирующем выключателе изоляторы и болты зафиксированы на основании, обработанном методом горячего цинкования, и изолирующий выключатель можно управлять, потянув за тяговое кольцо.
Предельный угол изолирующего лезвия по умолчанию после открытия составляет 160 градусов (можно изменить на 90 градусов на месте или убрать, чтобы не было ограничений).
При установке изолирующего выключателя DCR опционально может быть установлена монтажная задняя пластина. Во время установки эта пластина может быть зажата на поперечине для фиксации выключателя.
Разъединитель DCR поддерживает как однополюсный, так и двухполюсный методы установки. Что касается форм установки, он может быть установлен как в подвешенном виде, так и вертикально.
Можно установить с помощью одинарной поперечины с зажимными кольцами или двойной поперечины.
Болты M12 на клеммах проводки должны быть затянуты установщиками с моментом затяжки около 80 Н·м.

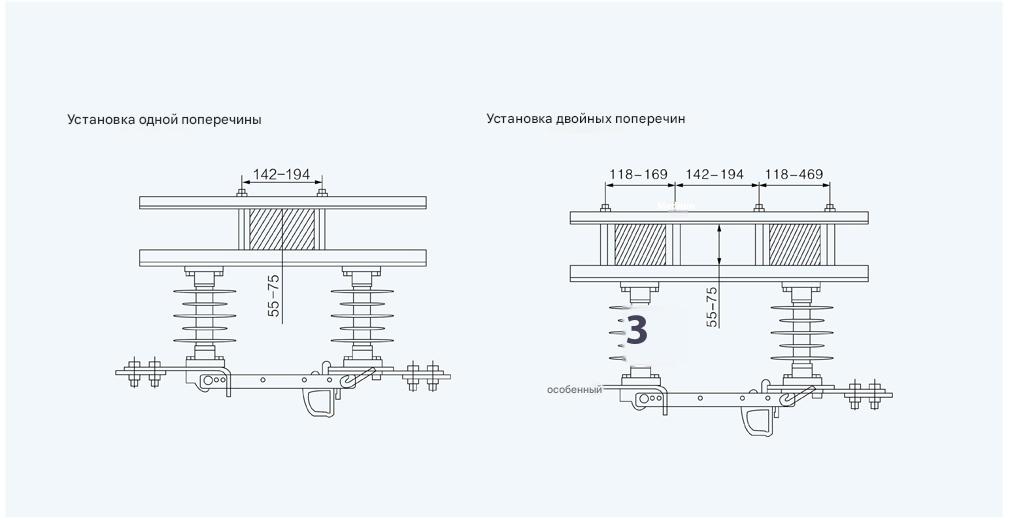

Для получения информации о конкретном методе установки см. следующую схему. Обратите внимание на направление болтов.
