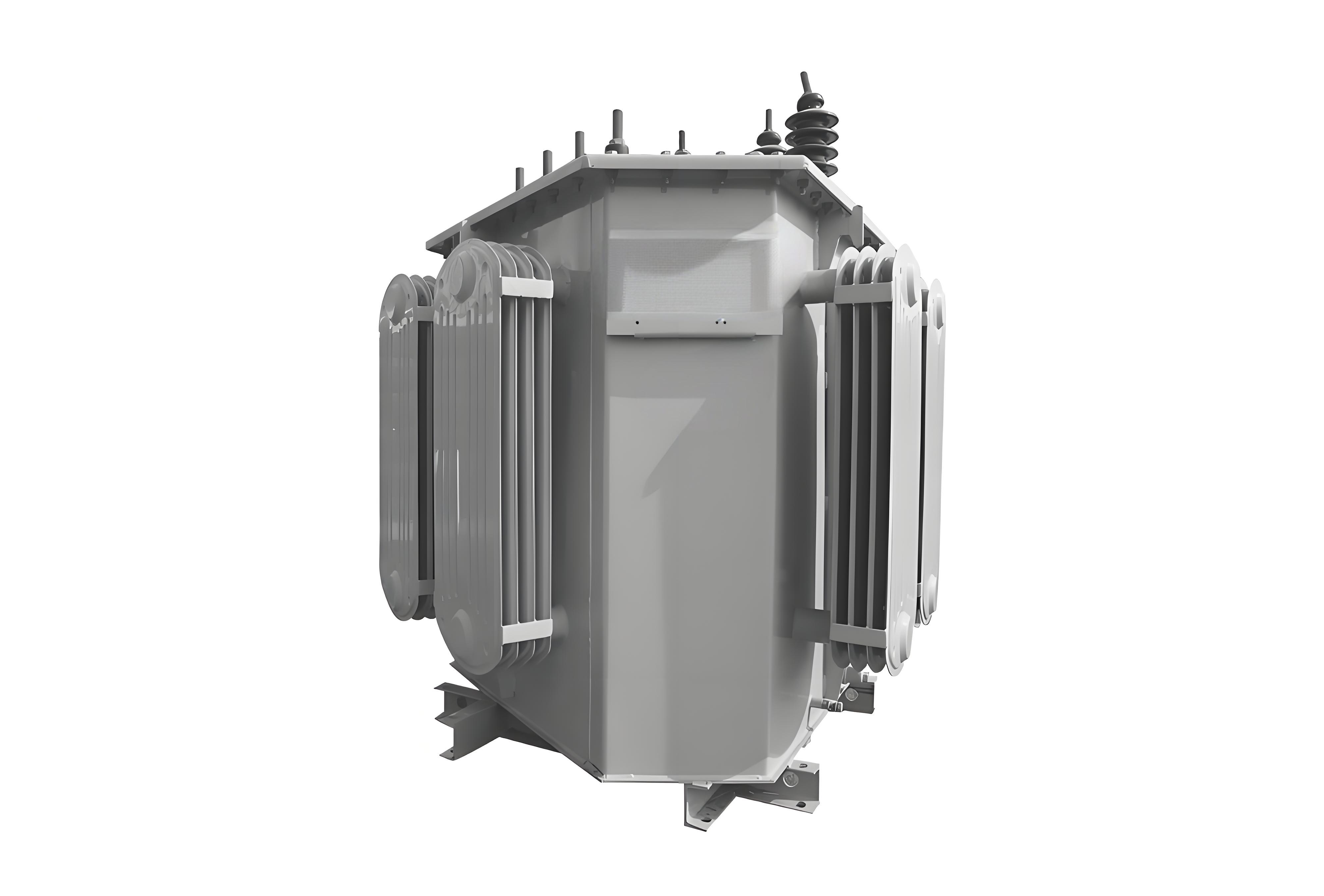

Герметичный распределительный трансформатор из аморфного сплава серии S(B)H-M
Трансформатор из аморфного сплава — это высокоэффективный силовой трансформатор с низкими потерями, в котором в качестве сердечника используется аморфный металл на основе железа. По сравнению с традиционными трансформаторами, в которых обычно используется кремниевая сталь, трансформаторы из аморфного сплава снижают потери в железе (потери холостого хода) на 70–80%. Это делает их идеальными для энергосберегающих приложений, поскольку они генерируют меньше тепла, демонстрируют меньший подъем температуры и обеспечивают стабильную работу.
Применение: эти трансформаторы широко используются в высотных зданиях, торговых центрах, метрополитене, аэропортах, на станциях, промышленных и горнодобывающих предприятиях, буровых платформах и нефтедобывающих платформах. Они особенно подходят для зон с высокими требованиями к огнестойкости, суровых условий и огнеопасных или взрывоопасных условий. Кроме того, их можно использовать в жилых районах, на торговых улицах, на промышленных предприятиях и в сельских системах электроснабжения и освещения.
Применимая среда:
• В помещениях или на открытом воздухе на высоте не более 1000 м
• Максимальная температура окружающей среды: +40 °C
• Максимальная среднесуточная температура: +30 °C
• Самая высокая среднегодовая температура: +20 °C, самая низкая температура: -25 °C Трансформаторы для особых условий эксплуатации могут быть предоставлены в соответствии с требованиями пользователя.
| Type | Rated capacity | Connection symbol | Voltage combination | Losses(W) | No- load current （%） | Short-circuit impedance | Weight（kg) | |||
| （KVA） | （KV） | （%） | ||||||||
| H.V | Tapping | L.V | No-load | Load | ||||||
| range | ||||||||||
| SH15-M | 30 | Yyn0 | 6 11 | ±5% or ±2X2.5% | 0.4 | 30 | 600 | 1.7 | 4 | 340 |
| SH15-M | 50 | 43 | 870 | 1.3 | 430 | |||||
| SH15-M | 63 | 50 | 1040 | 1.2 | 560 | |||||
| SH15-M | 80 | 60 | 1250 | 1.1 | 720 | |||||
| SH15-M | 100 | 75 | 1500 | 1 | 830 | |||||
| SH15-M | 125 | 85 | 1800 | 0.9 | 940 | |||||
| SH15-M | 160 | 100 | 2200 | 0.7 | 1250 | |||||
| SH15-M | 200 | 120 | 2600 | 0.7 | 1450 | |||||
| SH15-M | 250 | 140 | 3050 | 0.7 | 1600 | |||||
| SH15-M | 315 | 170 | 3650 | 0.5 | 1980 | |||||
| SH15-M | 400 | 200 | 4300 | 0.5 | 2300 | |||||
| SH15-M | 500 | 240 | 5150 | 0.5 | 2570 | |||||
| SH15-M | 630 | Yyn0 or | 320 | 6200 | 0.3 | 6 | 2550 | |||
| SH15-M | 800 | Dyn11 | 380 | 7500 | 0.3 | 2810 | ||||
| SH15-M | 1000 | 450 | 10300 | 0.3 | 3210 | |||||
| SH15-M | 1250 | 530 | 12000 | 0.2 | 3400 | |||||
| SH15-M | 1600 | 630 | 14500 | 0.2 | 4150 | |||||
| SH15-M | 2000 | 720 | 15535 | 0.2 | 5600 | |||||
| SH15-M | 2500 | 800 | 17270 | 0.1 | 6300 | |||||
Конструктивные преимущества:
1. Улучшенная конструкция сердечника: сердечник трансформатора имеет квазикруглое поперечное сечение, что оптимизирует распределение магнитной цепи и снижает потери холостого хода. Такая конструкция также повышает устойчивость к короткому замыканию по сравнению с традиционными конструкциями с длинным сердечником, тем самым продлевая срок службы изделия.
2. Компактная и прочная конструкция: компоненты зажима сердечника изготовлены из высокоплотной электротехнической ламинированной древесины, что делает общую конструкцию более компактной. Это также помогает снизить паразитные потери, вызванные рассеянным магнитным полем.
3. Переработанная высоковольтная платформа: внутреннее расположение корпуса и установка переключателя были изменены, а высоковольтная подъемная платформа теперь спроектирована как конструкция без отверстий для рук. Это снижает риск утечки масла, повышая общую надежность трансформатора.
