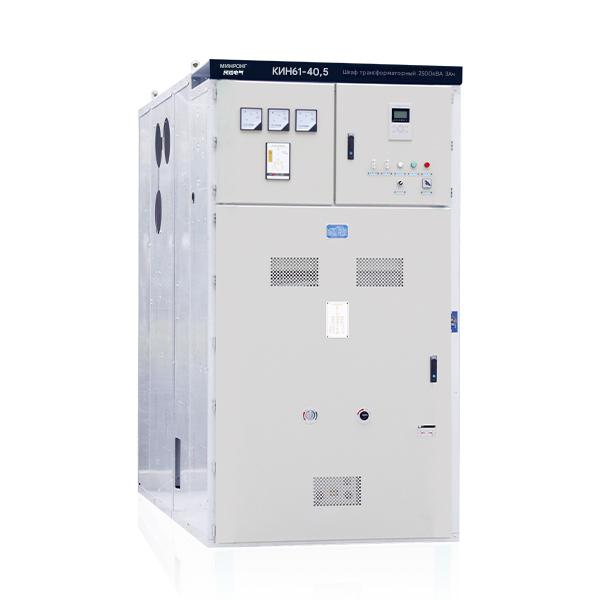

Бронированное съемное MCBK KYN61-40.5 (Z)

Краткое описание

Бронированное передвижное распределительное устройство переменного тока в металлическом корпусе KYN61-40.5(Z) представляет собой полноценный внутренний распределительный блок, предназначенный для трехфазных систем переменного тока с частотой 50 Гц и номинальным напряжением 40,5 кВ. Он широко используется на электростанциях, подстанциях, промышленных или горнодобывающих предприятиях для приема и распределения электроэнергии. Это распределительное устройство обеспечивает надежное управление цепями, защиту и мониторинг и особенно подходит для мест, требующих частой эксплуатации. Прочная конструкция в металлическом корпусе обеспечивает эксплуатационную безопасность и стабильность системы в условиях высокого напряжения. Изделие соответствует национальным и отраслевым стандартам, включая GB/T11022, GB3906 и DL404, что обеспечивает высокую производительность, надежность и безопасность в широком спектре внутренних применений среднего напряжения.

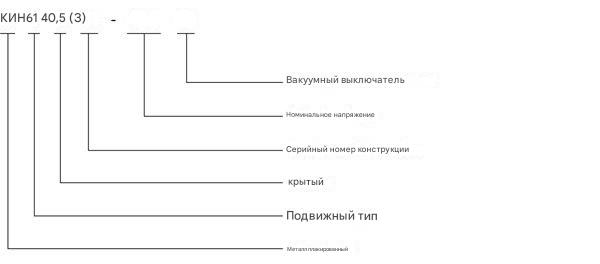

Значение модели

Бронированное съемное MCBK KYN61-40.5 (Z)

Условия использования

Условия рабочей среды • Температура окружающего воздуха: максимум +40°C, минимум -15°C • Относительная влажность:

• Среднесуточная ≤ 95%

• Среднемесячная ≤ 90% • Давление водяного пара:

• Среднесуточная ≤ 2,2 кПа

• Среднемесячная ≤ 1,8 кПа • Высота: не более 1000 метров • Интенсивность сейсмичности: ≤ 8 баллов по шкале Рихтера • Окружающий воздух не должен содержать едких или легковоспламеняющихся газов, чрезмерной пыли, водяного пара или любых веществ, вызывающих значительное загрязнение • Место установки не должно подвергаться сильной вибрации Если изделие предназначено для использования за пределами нормальных условий эксплуатации, указанных в GB3906, между пользователем и производителем должны быть согласованы специальные положения.

Характеристики продукта

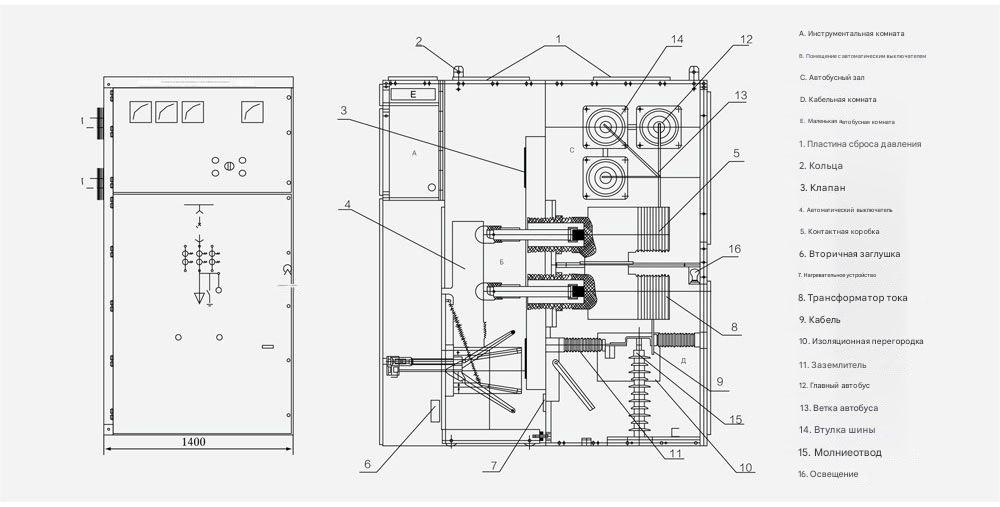

Шкаф имеет модульную сборную конструкцию,
а автоматический выключатель имеет конструкцию с ручным креплением на полу.
Интегрирован с новым композитным изолированным вакуумным автоматическим выключателем,
обеспечивающим отличную взаимозаменяемость и легкую замену.
Рама тележки включает в себя приводной механизм «винт-гайка»,
обеспечивающий плавное движение и защищающий приводную систему от повреждений при неправильной эксплуатации.
Все операции можно выполнять при закрытой дверце шкафа,
повышая безопасность во время использования.
В системе используется механическая блокировка между главным выключателем,
тележкой и дверцей шкафа для обеспечения полного соответствия
функциям безопасности «Пять предупреждений».
Предусмотрено достаточное внутреннее пространство для удобного подключения кабелей.
Быстродействующий заземляющий выключатель используется для обеспечения безопасного заземления
и замыкания цепи при необходимости.
Корпус соответствует стандартам защиты IP3X;
когда дверца тележки открыта, уровень защиты остается на уровне IP2X.
Разработано и изготовлено в полном соответствии со стандартами GB3906, DL404,
и международными стандартами IEC 298.

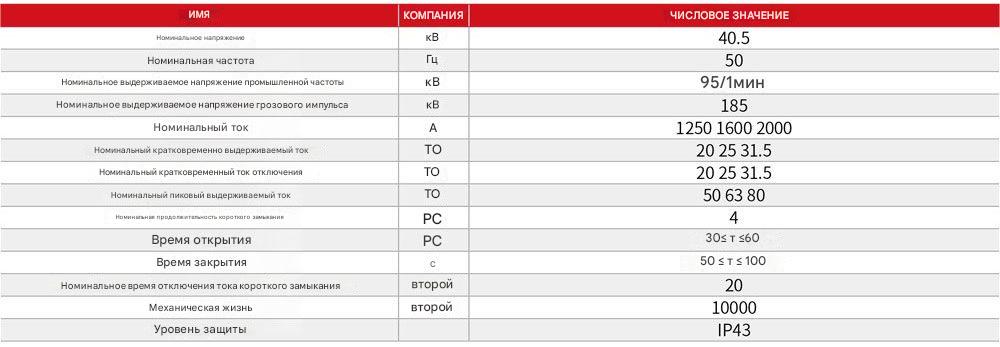

Основные технические параметры вакуумного выключателя
