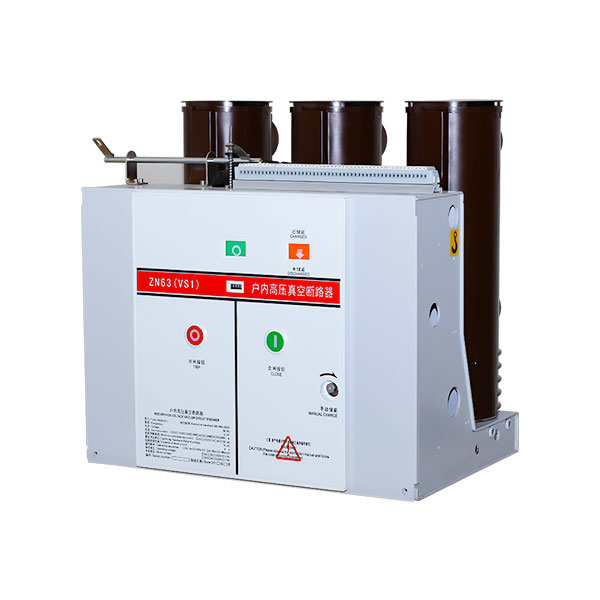

Вакуумный выключатель для внутренней установки 11 кВ ZN63 (VS1)-12

Краткое описание

Внутренний фиксированный вакуумный выключатель серии ZN63 (VS1)-12 — это высоковольтное трехфазное распределительное устройство переменного тока частотой 50 Гц с номиналом 12 кВ, предназначенное для применения внутри помещений. Этот выключатель идеально подходит для управления и защиты энергосистем на промышленных и горнодобывающих предприятиях, электростанциях, подстанциях и различных электроустановках. Он особенно подходит для сред, требующих частых переключений.

ZN63 (VS1)-12 объединяет рабочий механизм с корпусом выключателя, что позволяет настраивать его как фиксированный блок или в паре со специальным приводным механизмом для создания версии с ручной тележкой.

Для повышения надежности и эффективности использования пространства секция главной цепи оснащена герметичными изолирующими полюсами, что обеспечивает компактное решение, не требующее обслуживания. Этот выключатель совместим с распределительным устройством KYN28A-12 (GZS) средней установки с ручными тележками, а также со стационарными распределительными устройствами серии XGN, что обеспечивает универсальные возможности интеграции для различных систем распределения электроэнергии.

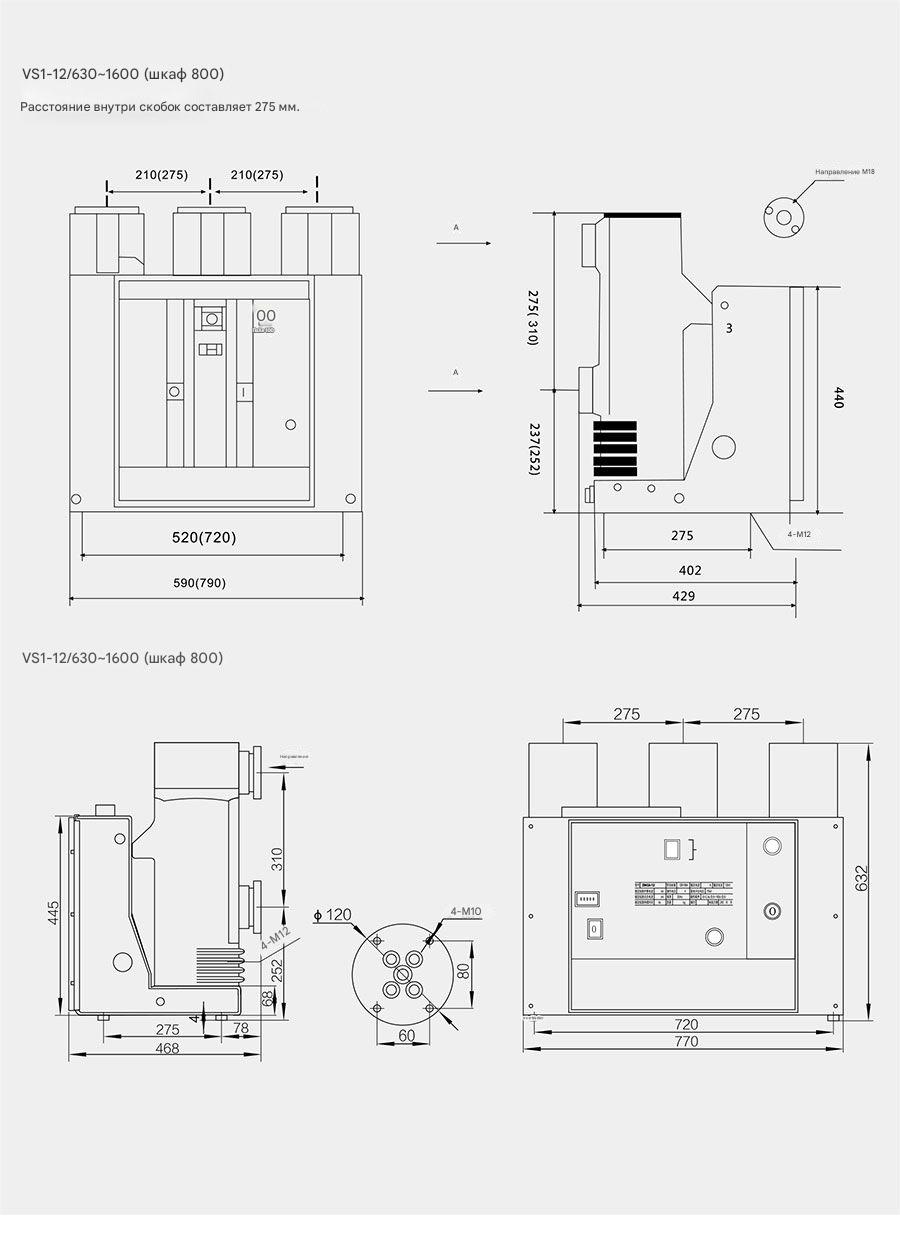

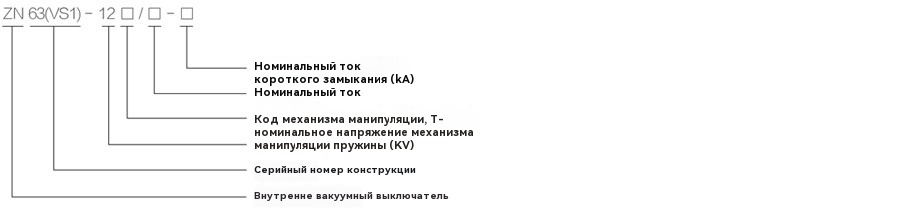

Значение модели

Вакуумный выключатель для внутренней установки 11 кВ ZN63 (VS1)-12

Операционная среда

1. Температура окружающей среды:

Не должна превышать +40°C или опускаться ниже -10°C во время работы.

Хранение и транспортировка допустимы при температуре до -30°C.

2. Высота:

Подходит для установки на высоте до 1000 метров над уровнем моря.

Для более высоких высот уровни изоляции должны быть соответствующим образом улучшены.

3. Относительная влажность:

- Среднесуточное значение ≤ 95%

- Среднесуточное давление насыщенных паров ≤ 2,2 × 10⁻³ МПа

- Среднемесячное давление насыщенных паров ≤ 1,8 × 10⁻³ МПа

4. Сейсмическая интенсивность:

Способность выдерживать сейсмическую активность до 8 баллов.

5. Условия установки:

Необходимо устанавливать в среде, свободной от пожароопасности, взрывов, сильного загрязнения, химической коррозии и сильных вибраций.

Технические параметры

NO.	item			Unit	Data
1	Rated voltage			kV	12
2	Max. working voltage			kV	12
3	Rated Current			A	630, 1250	630,1250,1600, 2000,2500, 3150		1250, 1600,2000, 2500,3150, 4000
4	Rated short-circuit breaking current			kA	20/25	31.50		40
5	Rated short-circuit closing current (peak)			kA	50/63	80		100
6	Rated peak withstand current			kA	50/63	80		100
7	4s rated short-circuit withstand current			kA	20/25	31.50		40
8	rated insulation level		Working voltage withstand (before and after rated breaking)/1-minute power frequency voltage withstand	kV	Ground 42 (fracture 48)
			Impulse withstand voltage (before and after rated breaking)/Peak rated lightning impulse withstand voltage		Ground 75 (fracture 85)
9	Rated thermal stability time			s	4
10	Rated operating sequence				O-0.3S-CO-180S-CO
11	mechanical life			Times	20000
12	Rated short-circuit breaking current breaking times			Times	50
13	Rated closing voltage of operating mechanism (DC)			V	AC、DC 110,220
14	Rated opening voltage of operating mechanism (DC)			V	AC、DC 110，220
15	Contact opening distance			mm	11±1
16	Overtravel (compression length of contact spring)			mm	3.5±0.5
17	Three phase opening and closing bounce time			ms	≤2
18	Contact closing bounce time			ms	≤2
19	Average opening speed			m/s	0.9~1.2
	Average closing speed			m/s	0.5~0.8
20	Opening time	Under the highest operating voltage		s	≤0.05
21		At the lowest operating voltage			≤0.08
22	close time			s	0.1
23	Main circuit resistance of each phase			μΩ	630≤50		1250≤45
24	Allowable wear and accumulated thickness of dynamic and static contacts			mm	3
