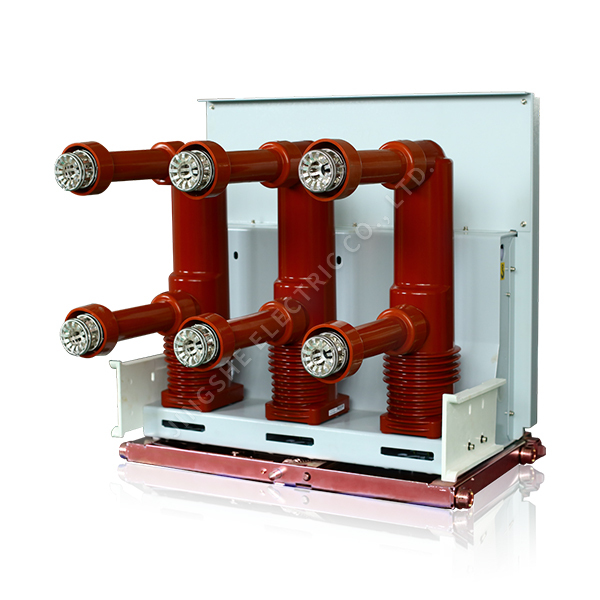

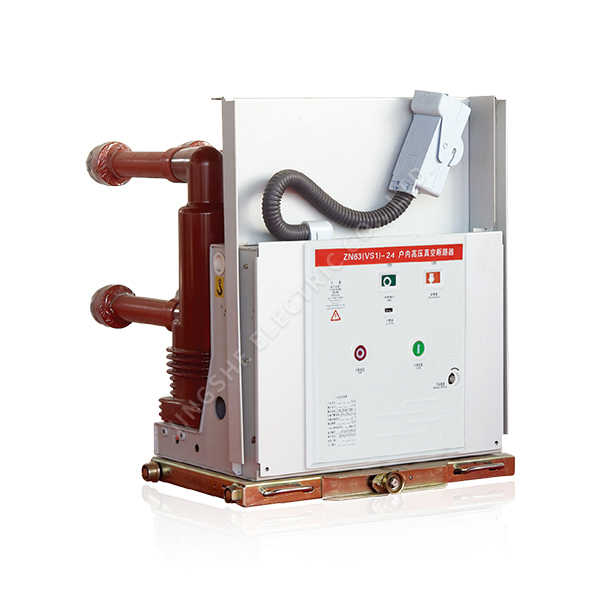

Высоковольтный вакуумный выключатель серии для внутренней установки VS1 (ZN63A)-24

Описание

Внутренний высоковольтный вакуумный выключатель серии VS1 (ZN63A)-24
предназначен для использования в закрытых распределительных устройствах переменного тока 24 кВ, 50 Гц, выступая в качестве защитного
и управляющего устройства. Этот ВВК особенно подходит для мест, требующих
частых срабатываний при номинальном токе или многократных прерываний тока короткого замыкания.

Выключатель VCB может быть сопряжен с распределительным устройством с ручным выносным устройством KYN28A-24, а
фиксированная версия совместима с распределительным устройством серии XGN. Он соответствует
национальному стандарту GB1984-2003 и соответствующим стандартам МЭК.

Выключатель имеет передне-заднюю разделенную зарядную структуру, что позволяет
использовать его как фиксированный установочный блок, так и как навесной блок с ручным выносным устройством
при оснащении шасси.

Состояние окружающей среды
- Температура окружающей среды: -15℃~+40℃
- Высота: ≤1000 м
- Среднесуточная относительная влажность: ≤95%
- Среднемесячная относительная влажность: ≤90%
- Интенсивность землетрясений: ≤8 баллов
- Отсутствие пожара, взрыва, сильной вибрации, химической коррозии и серьезного загрязнения

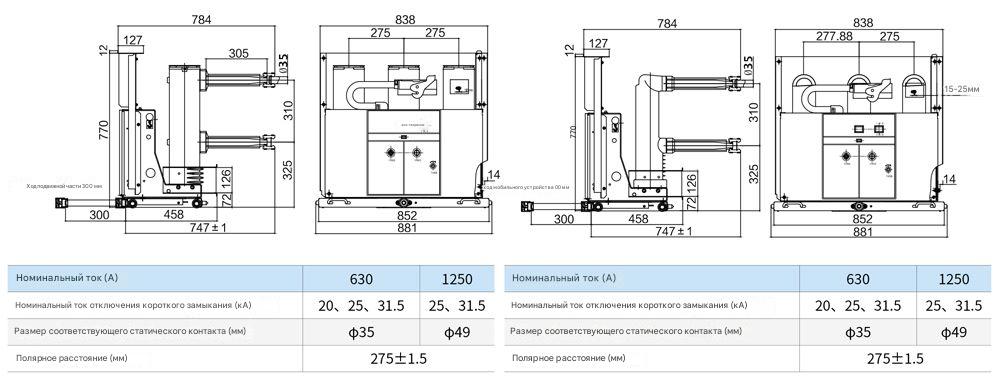

Технические данные

Main technical parameters

Item	Unit	Data
rated voltage	kV	12/24/40.5
Rated frequency	Hz	50
Rated 1-minute power frequency withstand voltage (phase to phase, ground to ground, port)	kV	42/65/95
Rated lightning impulse withstand voltage (phase to phase, ground to ground, port)	kV	75/118/125
Rated operating sequence		O-0.3S-CO-180S-CO

Item	Unit	Circuit breaker model
		C-GIS
Rated current	A	630	1250	1250	1600	2000	2500	1250	1600	2000	2500
Rated short circuit breaking current	kA	20/25		31.5				40
Rated short-circuit closing current (peak)	kA	50/63		80				100
Rated continuous short-circuit time	s	4		4				4
Rated short-circuit current breaking times	times	30		30				30
mechanical life	times	10000		10000				10000

Mechanical characteristic parameters of circuit breaker

name	Unit	Data
Contact opening distance	mm	12kV/9±1;24kV/13±1;40.5kV/18±1
Overtravel		3.5±0.5
Three phase opening and closing at different stages	ms	≤2
Bouncing time of closing contact	ms	12kV/ ≤ 2; 24kV/ ≤ 2; 40.5kV/≤3
Contact pressure of closing contact	N	20kA	25kA	31.5kA
		2000±200	2400±200	3100±200
Average opening speed	m/s	12kV/0.9~1.3; 24kV/1.1~1.6;40.5kV/1.8±0.2
Average closing speed		12kV/0.4~0.8; 24kV/0.6~1.0;40.5kV/0.8±0.2
