Вакуумный выключатель для внутренней установки – ручного типа VS1-12

Внутренний вакуумный выключатель серии VS1-12 — это высокопроизводительное трехфазное распределительное устройство переменного тока частотой 50 Гц, рассчитанное на напряжение 12 кВ. Разработанный для использования в помещениях, он обеспечивает надежное управление и защиту систем распределения электроэнергии на промышленных предприятиях, в горнодобывающей промышленности, на подстанциях и в коммунальных службах. Этот выключатель особенно хорошо подходит для приложений, требующих частого переключения.

Его компактная конструкция объединяет рабочий механизм непосредственно с корпусом выключателя, что позволяет использовать как стационарную установку, так и конфигурации с ручными тележками. В сочетании со специализированным приводным механизмом устройство может функционировать как выдвижной модуль. Для повышения надежности и эффективности использования пространства основные компоненты цепи могут быть размещены в герметичных полюсных блоках, что обеспечивает решение, не требующее обслуживания, и гарантирует длительную работу.

VS1-12 совместим с распределительным устройством KYN28A-12 (GZS) средней установки с ручными тележками, а также с распределительным устройством стационарного типа серии XGN, что обеспечивает гибкие возможности интеграции для различных систем распределительных устройств.

Значение модели

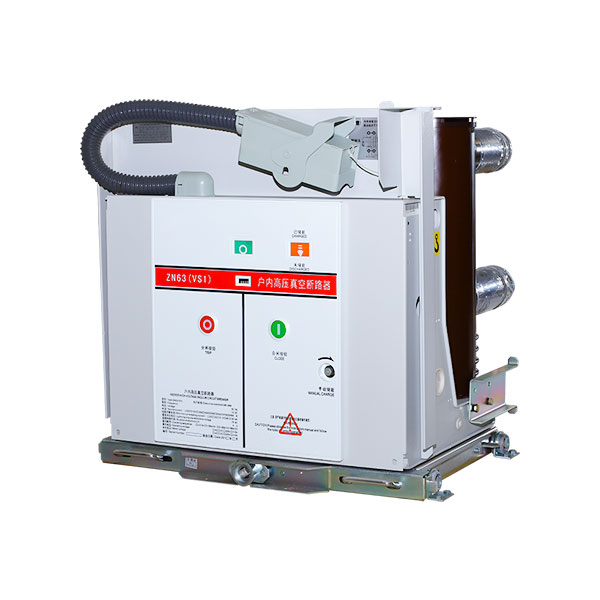

Вакуумный выключатель для внутренней установки – ручного типа VS1-12

Операционная среда

Для обеспечения оптимальной производительности и безопасности внутренний вакуумный выключатель VS1-12 следует устанавливать и эксплуатировать при следующих условиях окружающей среды:

1. Температура окружающей среды:

Рабочий диапазон от -10 °C до +40 °C.

Примечание: устройство можно хранить или транспортировать при температуре до -30 °C.

2. Высота:

Подходит для установки на высоте до 1000 метров.

Для больших высот требуется соответствующая корректировка уровня изоляции.

3. Влажность:

- Среднесуточная относительная влажность: ≤ 95%

- Среднесуточное давление насыщенных паров: ≤ 2,2 × 10⁻³ МПа

- Среднемесячное давление насыщенных паров: ≤ 1,8 × 10⁻³ МПа

4. Сейсмические условия:

Рассчитан на сейсмическую интенсивность до 8 баллов

5. Требования к месту установки:

Необходимо устанавливать в чистом, сухом помещении, где нет опасности возгорания, взрыва, сильного загрязнения, химической коррозии и сильных механических вибраций.

Технические параметры

NO.	item			Unit	Data
1	Rated voltage			kV	12
2	Max. working voltage			kV	12
3	Rated Current			A	630, 1250	630,1250,1600, 2000,2500, 3150		1250, 1600,2000, 2500,3150, 4000
4	Rated short-circuit breaking current			kA	20/25	31.50		40
5	Rated short-circuit closing current (peak)			kA	50/63	80		100
6	Rated peak withstand current			kA	50/63	80		100
7	4s rated short-circuit withstand current			kA	20/25	31.50		40
8	rated insulation level		Working voltage withstand (before and after rated breaking)/1-minute power frequency voltage withstand	kV	Ground 42 (fracture 48)
			Impulse withstand voltage (before and after rated breaking)/Peak rated lightning impulse withstand voltage		Ground 75 (fracture 85)
9	Rated thermal stability time			s	4
10	Rated operating sequence				O-0.3S-CO-180S-CO
11	mechanical life			Times	20000
12	Rated short-circuit breaking current breaking times			Times	50
13	Rated closing voltage of operating mechanism (DC)			V	AC、DC 110,220
14	Rated opening voltage of operating mechanism (DC)			V	AC、DC 110，220
15	Contact opening distance			mm	11±1
16	Overtravel (compression length of contact spring)			mm	3.5±0.5
17	Three phase opening and closing bounce time			ms	≤2
18	Contact closing bounce time			ms	≤2
19	Average opening speed			m/s	0.9~1.2
	Average closing speed			m/s	0.5~0.8
20	Opening time	Under the highest operating voltage		s	≤0.05
21		At the lowest operating voltage			≤0.08
22	close time			s	0.1
23	Main circuit resistance of each phase			μΩ	630≤50		1250≤45
24	Allowable wear and accumulated thickness of dynamic and static contacts			mm	3
