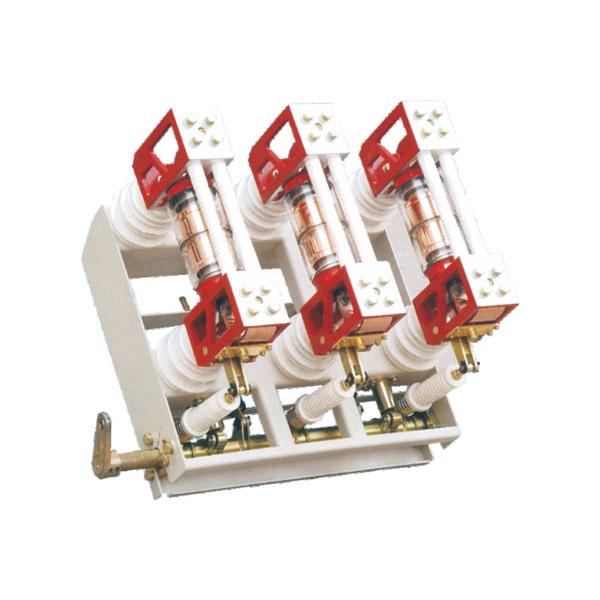

Вакуумный выключатель серии ZN28-12 для внутренней установки на 12 кВ
Обзор продукции
Вакуумный выключатель серии ZN28-12 — это высоковольтное внутреннее
распределительное устройство, предназначенное для трехфазных систем переменного тока частотой 50 Гц с
номинальным напряжением 12 кВ. Разработанный в соответствии со стандартом GB1984-89,
этот продукт доступен в двух конструктивных формах: интегрированная
установка корпуса выключателя с рабочим механизмом
или подъемным механизмом, и раздельная установка, где корпус выключателя
отделен от рабочего механизма.
Интегрированная конструкция является базовой моделью (ZN28-12), тогда как
версия с раздельной структурой обозначается как ZN28A-12. Оба типа
подходят для использования в стационарных распределительных устройствах, таких как серии GG-1A(Z) и
XGN2A10(Z).
Этот вакуумный выключатель совместим с различными
рабочими механизмами, включая электромагнитные
приводы постоянного тока CD17 и CD10AA, а также пружинные накопители энергии CT17 и CT19,
обеспечивающие надежную и гибкую работу для приложений среднего напряжения.
Технические данные
Technical Data
| NO. | Item | Unit | 20KA | 25KA | 31.5KA | 40KA | |
| 1 | rated voltage | kV | 12 | ||||
| 2 | Rated current | A | 630、1000、1250 | 1250、1600 | 1250、1600 2000、2500 | 1600、2500、3150 | |
| 3 | Rated short circuit breaking current | kA | 20 | 25 | 31.5 | 40 | |
| 4 | Rated short-circuit opening and closing current (peak value) | kA | 50 | 63 | 80 | 100 | |
| 5 | Rated peak value subject to current | kA | 50 | 63 | 80 | 100 | |
| 6 | 4S rated short-time withstand current | kA | 20 | 25 | 31.5 | 40 | |
| 7 | rated insulation level | Power frequency withstand voltage (before and after rated breaking) | kV | 42 (fracture 48) | |||
| 8 | Impulse withstand voltage (before and after rated breaking) | 75 (fracture 84) | |||||
| 9 | Rated operating sequence | O-0.3S-CO-180S-CO | |||||
| 10 | mechanical life | times | 10000 | ||||
| 11 | Rated short-circuit breaking current breaking times | times | 30 | 20 | |||
| 12 | clearance between open contacts | mm | 11±1 | ||||
| 13 | Overtravel (compression length of contact spring) | mm | 4±1 | ||||
| 14 | Three phase asynchronous opening and closing | ms | ≤2 | ||||
| 15 | Contact closing bounce time | ms | ≤2 | ||||
| 16 | Average opening speed (just 6mm high) | ms | 12±0.3 | ||||
| 18 | Average closing speed | ms | 0.6±0 2 | ||||
| 19 | Opening time | Under the highest operating voltage | s | ≤0.06 | |||
| 20 | At the lowest operating voltage | s | ≤0.08 | ||||
| 21 | Opening time | s | ≤0.2 | ||||
| 22 | Main circuit resistance of each phase | μΩ | ≤40 | ≤25 | |||
| 23 | Allowable wear and accumulated thickness of dynamic and static contacts | mm | 3 | ||||
| 24 | Oil buffer stroke | mm | 10 | ||||

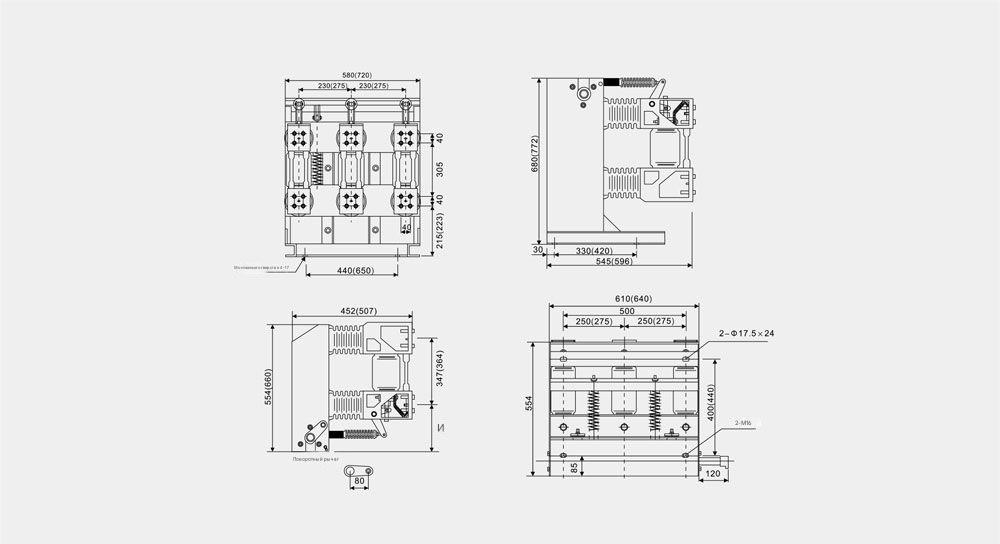

Размер установки
