• Обзор

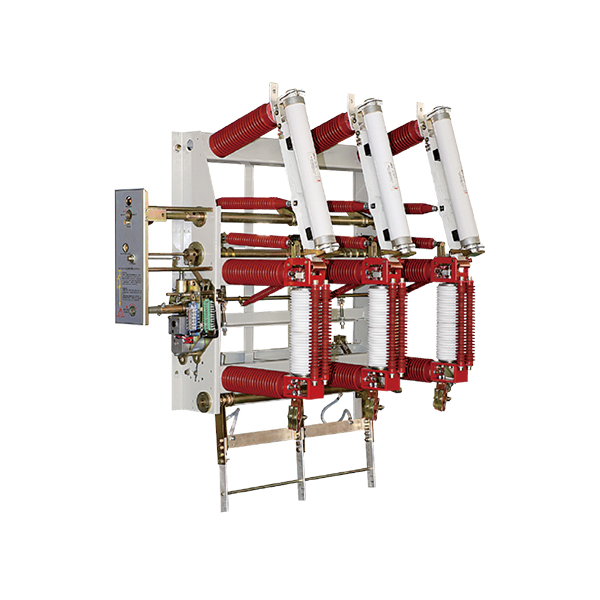

Высоковольтный вакуумный выключатель нагрузки FZN21-40.5 и комбинированный электроприбор подходит для трехфазной системы переменного тока напряжением 40,5 кВ и частотой 50 Гц. Его можно использовать в сочетании с вспомогательным распределительным оборудованием, распределительным устройством кольцевой магистрали, комбинированными подстанциями и т. д. Он широко применяется в ветроэнергетике, проектах строительства и реконструкции городских сетей, промышленных и горнодобывающих предприятиях, высотных зданиях, общественных учреждениях и т. д. Он может служить блоком питания кольцевой сети или оконечным оборудованием, выполняя функции распределения, управления и защиты электроэнергии. Технические характеристики этого продукта соответствуют требованиям GB16926-1997 «Высоковольтный выключатель нагрузки переменного тока — комбинированный электрический прибор с предохранителями» и IEC420 «Высоковольтный выключатель нагрузки переменного тока — комбинированный электрический прибор с предохранителями».
Этот продукт обладает преимуществами большой отключающей способности, безопасности и надежности, длительного срока службы электрооборудования, частой работоспособности, компактной конструкции, небольшого размера, легкого веса и, по сути, не требует обслуживания. Он способен отключать номинальный ток, ток перегрузки, ток короткого замыкания и предотвращать работу оборудования при обрыве фазы. Выключатель имеет четко видимую изолирующую точку разъединения. Он оснащен заземлителем с замыкающей способностью и электрическим пружинным механизмом, а также имеет возможность дистанционного управления и контроля.

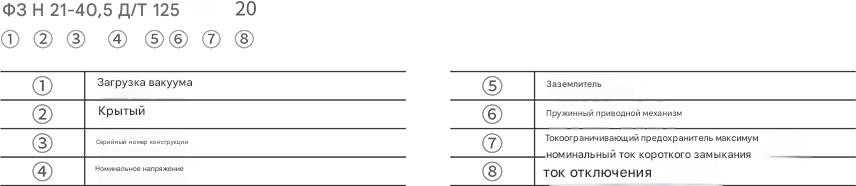

• Значение модели
• Нормальная операционная среда
1. Температура окружающего воздуха не превышает 40°C, а среднее значение, измеренное в течение 24 часов, не превышает 35°C. Нижний предел температуры окружающего воздуха составляет -25°C.
2. Влиянием солнечной радиации можно пренебречь.
3. Высота над уровнем моря не превышает 1000 м.
4. Окружающий воздух явно не загрязнен пылью, дымом, едкими и горючими газами, парами или соляным туманом.
5. Среднесуточное значение относительной влажности не превышает 95%; среднесуточное значение давления водяного пара не превышает 22 кПа; среднемесячное значение относительной влажности не превышает 90%; среднемесячное значение давления водяного пара не превышает 1,8 кПа.
6. Вибрацией или движением грунта снаружи распределительного устройства и аппаратуры управления можно пренебречь.
7. Амплитудное значение электромагнитных помех, наведенных во вторичной системе, не превышает 1,6 кВ.
