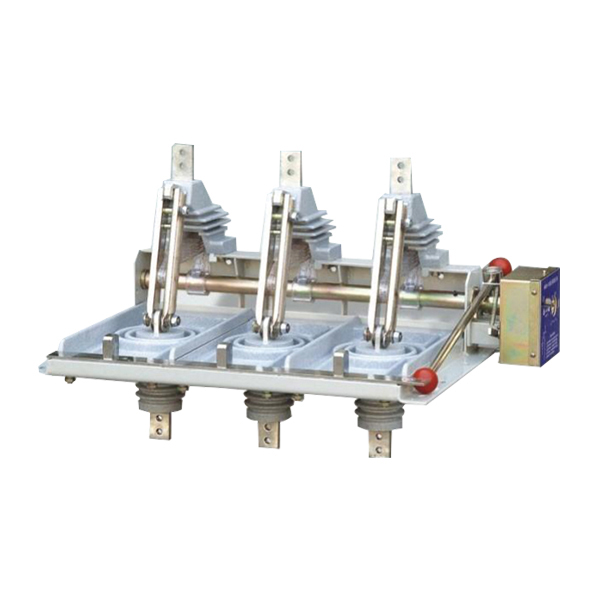

Внутренние изолирующие выключатели серии GN38-12kV разработаны и изготовлены для удовлетворения потребностей в разработке стационарных высоковольтных распределительных устройств и кольцевых распределительных устройств в сторону компактности и миниатюризации. Они имеют трехпозиционную конструкцию и полностью изолированную опорную плиту, а также оснащены коаксиальной блокировкой и полным механическим механизмом блокировки. Благодаря компактному внешнему виду они служат дополнительным выключателем для компактных распределительных устройств коробчатого типа.
Температура окружающего воздуха: Верхний предел составляет +40°C, нижний предел составляет -25°C.
Высота: Ниже 2000 метров.
Относительная влажность: среднесуточное значение не превышает 95%, а среднемесячное значение не превышает 90%.
Окружающий воздух: Окружающий воздух не должен быть явно загрязнен едкими или горючими газами, водяным паром и т. д.
Вибрация: Не должно быть частых и интенсивных вибраций.
Он использует монолитную изолированную базовую пластину в виде шины, проходящей через стену (с использованием процесса APG). Удельная длина пути утечки внешней изоляции может достигать 24 мм/кВ, что обеспечивает хорошие изоляционные характеристики.
Благодаря одной точке разрыва и трехпозиционной конструкции он гарантирует, что изолирующий выключатель не может быть заземлен, когда он закрыт, и не может быть закрыт, когда он заземлен.
Он оснащен коаксиальным ручным приводом и устройством позиционирования положения.
