Обзор

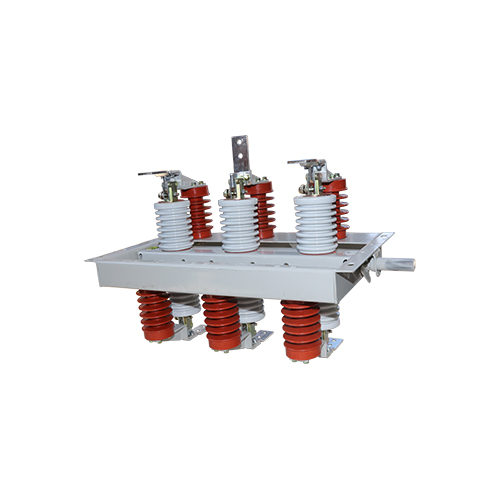

Поворотный внутренний высоковольтный разъединитель типа GN30-12 представляет собой высоковольтный разъединитель с поворотным контактным ножом. Его основная конструкция заключается в том, что два набора изоляторов и контактов закреплены на верхней и нижней двух плоскостях трехфазной общей базовой рамы. Размыкание и замыкание разъединителя осуществляется путем вращения контактного ножа.
Выключатель типа GN30-12D разработан на основе выключателя типа GN30-12 с добавлением заземляющего ножа, который может удовлетворить потребности различных систем электропитания. Этот продукт разработан с преимуществами малого занимаемого пространства, высокой изоляционной способностью и простотой установки и регулировки. Его характеристики соответствуют требованиям GB1985-89 «Высоковольтные изолирующие выключатели переменного тока и заземляющие выключатели». Он подходит для внутренних систем электропитания с номинальным напряжением 12 киловольт и частотой переменного тока 50 Гц или ниже. Он используется для размыкания и замыкания цепей при наличии напряжения, но без нагрузки. Его можно использовать в сочетании с высоковольтными распределительными шкафами или использовать отдельно.
Поворотный внутренний высоковольтный изолирующий выключатель типа GN30-12 — это высоковольтный изолирующий выключатель с поворотным контактным ножом.
Высота: Не более 1000 м.
Относительная влажность: среднесуточная не должна превышать 95%, а среднемесячная не должна превышать 90%.
Сейсмическая интенсивность: Не более 8 градусов.
Условия установки: Место установки должно быть свободным от сильной пыли, химически едких и взрывоопасных веществ.
Вибрация: Место установки не должно подвергаться частым и интенсивным вибрациям.

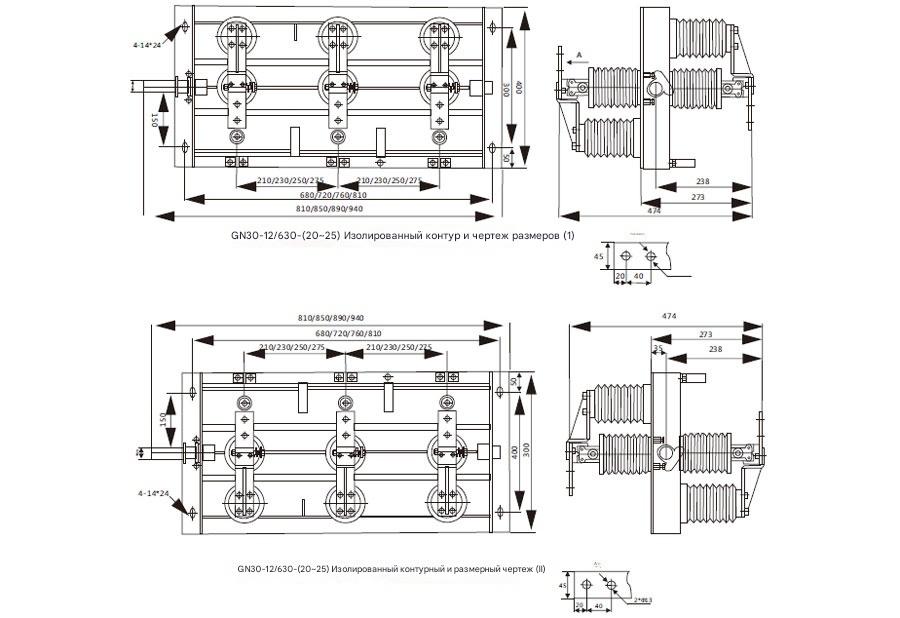

Габаритные и установочные размеры
