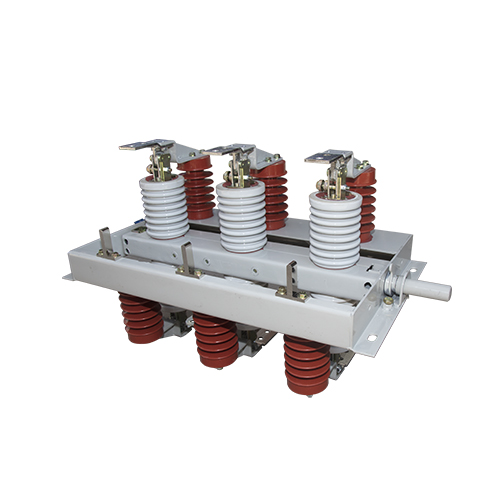

Внутренний высоковольтный выключатель-разъединитель GN30-12
Обзор
Высоковольтный поворотный внутренний высоковольтный изолирующий выключатель GN30-12 представляет собой высоковольтный изолирующий выключатель с поворотным контактным ножом. Его основная конструкция заключается в том, что два набора изоляторов и контактов закреплены на двух верхних и нижних плоскостях трехфазной общей базовой рамы. Размыкание и замыкание выключателя осуществляется путем вращения контактного ножа.
Высоковольтный выключатель GN30-12 на основе выключателя типа GN30-12 дополнен формой заземляющего ножа, который может соответствовать потребностям различных энергосистем. Этот продукт имеет преимущества, заключающиеся в том, что он спроектирован с небольшим занимаемым пространством, сильной изоляционной способностью и прост в установке и регулировке. Его производительность соответствует требованиям GB1985-89 «Высоковольтные изолирующие выключатели переменного тока и заземляющие выключатели». Он подходит для внутренних энергосистем с номинальным напряжением 12 киловольт и частотой переменного тока 50 Гц или ниже. Он используется для размыкания и замыкания цепей при наличии напряжения, но без нагрузки. Он может использоваться в сочетании с высоковольтными распределительными шкафами или использоваться независимо.
Высоковольтный поворотный внутренний высоковольтный изолирующий выключатель GN30-12 представляет собой высоковольтный изолирующий выключатель с поворотным контактным ножом.

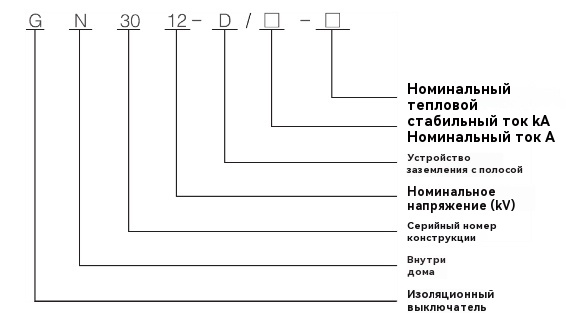

Значение модели
Нормальные условия эксплуатации
Высота не должна превышать 1000 метров.
Относительная влажность: среднесуточное значение не должно превышать 95%, а среднемесячное значение не должно превышать 90%.
Сейсмическая интенсивность не должна превышать 8 градусов.
Место установки должно быть свободным от сильной пыли, химически едких и взрывоопасных веществ.
Место установки должно быть свободным от частых и интенсивных вибраций.
Основные технические параметры
Технические параметры разъединителей серии GN30-12 / GN30-12D
| Параметр | Ед. изм. | GN30-12/400-12.5 | GN30-12/630-20 | GN30-12/1000-31.5 | GN30-12/1250-31.5 | GN30-12D/400-12.5 | GN30-12D/630-20 | GN30-12D/1000-31.5 | GN30-12D/1250-31.5 |
|---|---|---|---|---|---|---|---|---|---|
| Номинальное напряжение | кВ | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Рабочее напряжение | кВ | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 |
| Номинальный ток | А | 400 | 630 | 1000 | 1250 | 400 | 630 | 1000 | 1250 |
| Ток тепловой стойкости (Ith) | кА | 12.5 | 20 | 31.5 | 31.5 | 12.5 | 20 | 31.5 | 31.5 |
| Время тепловой стойкости | с | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Ток электродинамической стойкости (Ip) | кА | 31.5 | 50 | 80 | 80 | 31.5 | 50 | 80 | 80 |
| Уровень изоляции (испытания) | — | ||||||||
| — Импульсное напряжение молнии | кВ | Межфазное/земля: 75, Разрыв: 85 | Для всех моделей одинаково | ||||||
| — 1 мин. выдерживаемое напряжение (50 Гц) | кВ | Межфазное/земля: 42, Разрыв: 48 | Для всех моделей одинаково |

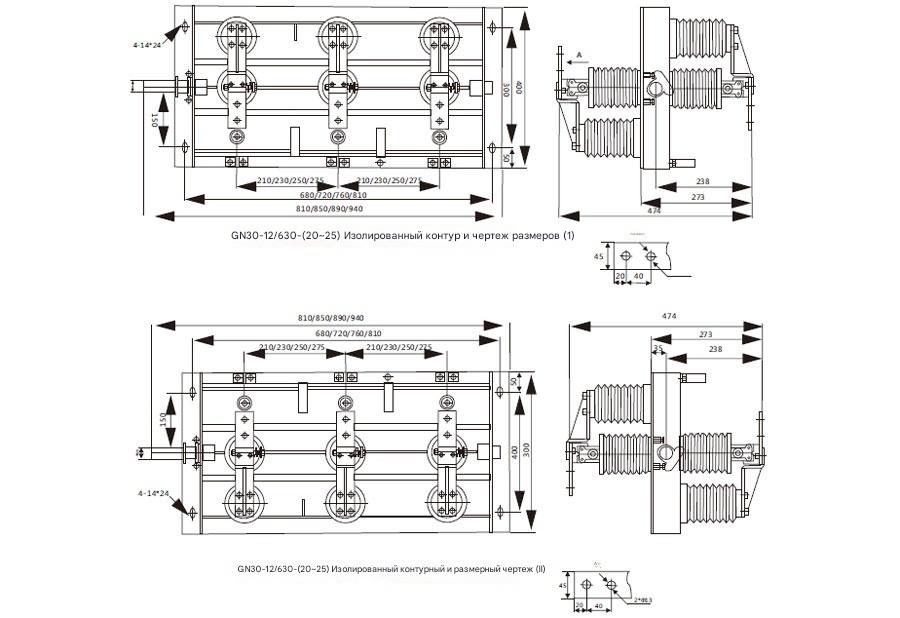

Габаритные и установочные размеры
