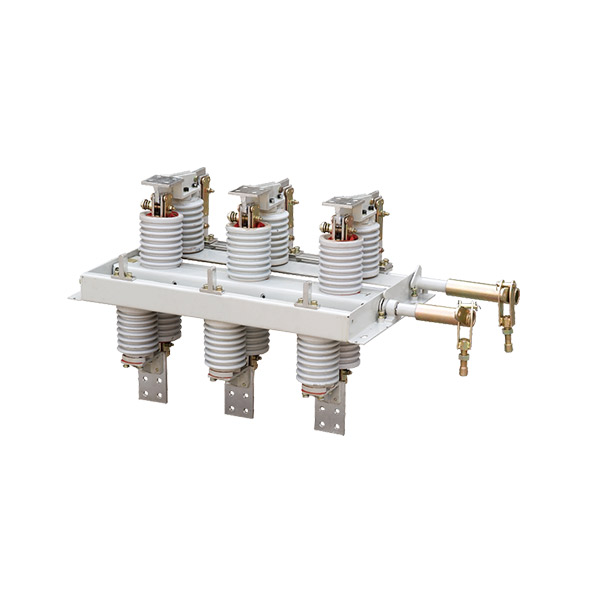

Поворотный внутренний высоковольтный разъединитель GN30-12 представляет собой разновидность разъединителя с поворотным контактным ножом. Его основная конструкция включает два набора изоляторов и контактов, закрепленных на верхней и нижней плоскостях трехфазного общего основания. Размыкание и замыкание разъединителя достигается вращением контактного ножа.
Выключатель GN30-12D — это модернизированная версия на основе выключателя GN30-12 с добавлением заземляющего ножа, который может соответствовать требованиям различных энергосистем. Этот продукт разработан с учетом преимуществ небольшого занимаемого пространства и высокой изоляционной способности. Он прост в установке и настройке. Его характеристики соответствуют требованиям GB1985-89 «Высоковольтные изолирующие выключатели переменного тока и заземлители». Он применим к внутренним энергосистемам с номинальным напряжением 12 кВ, частотой переменного тока 50 Гц или ниже. Он используется для размыкания и замыкания цепей при наличии напряжения, но отсутствии нагрузки. Его можно использовать в сочетании с высоковольтными распределительными шкафами или использовать отдельно.
Поворотный внутренний высоковольтный изолирующий выключатель GN30-12 — это поворотный контактный ножевой тип изолирующего выключателя.
Высота: высота не должна превышать 1000 м.
Относительная влажность: среднесуточная относительная влажность не должна превышать 95%, а среднемесячная относительная влажность не должна превышать 90%.
Сейсмическая интенсивность: Сейсмическая интенсивность не должна превышать 8 градусов.
Окружающая среда: Следует использовать в местах без сильной запыленности, химической коррозиивещества и взрывчатые материалы.
Вибрация: следует устанавливать в местах без частых и сильных вибраций.
| Product Model Specification | GN30 - 12/400 - 12.5 | GN30 - 12/630 - 20 | GN30 - 12/1000 - 31.5 | GN30 - 12/1250 - 31.5 | GN30 - 12D/400 - 12.5 | GN30 - 12D/630 - 20 | GN30 - 12D/1000 - 31.5 | GN30 - 12D/1250 - 31.5 |
|---|
| Rated voltage (KV) | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Voltage (KV) | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 |
| Rated current (A) | 400 | 630 | 1000 | 1250 | 400 | 630 | 1000 | 1250 |
| Thermal - stability current (KA) | 12.5 | 20 | 31.5 | 31.5 | 12.5 | 20 | 31.5 | 31.5 |
| Thermal - stability time (S) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Dynamic - stability current (KA) | 31.5 | 50 | 80 | 80 | 31.5 | 50 | 80 | 80 |
| Rated insulation level |
|
|
|
|
|
|
|
|
| Lightning impulse voltage (KV) |
Between phases and phase - to - ground: 75
At the break: 85 |
Between phases and phase - to - ground: 75
At the break: 85 |
Between phases and phase - to - ground: 75
At the break: 85 |
Between phases and phase - to - ground: 75
At the break: 85 |
Between phases and phase - to - ground: 75
At the break: 85 |
Between phases and phase - to - ground: 75
At the break: 85 |
Between phases and phase - to - ground: 75
At the break: 85 |
Between phases and phase - to - ground: 75
At the break: 85 |
| 1 - min power - frequency withstand voltage (KV) |
Between phases and phase - to - ground: 42
At the break: 48 |
Between phases and phase - to - ground: 42
At the break: 48 |
Between phases and phase - to - ground: 42
At the break: 48 |
Between phases and phase - to - ground: 42
At the break: 48 |
Between phases and phase - to - ground: 42
At the break: 48 |
Between phases and phase - to - ground: 42
At the break: 48 |
Between phases and phase - to - ground: 42
At the break: 48 |
Between phases and phase - to - ground: 42
At the break: 48 |
