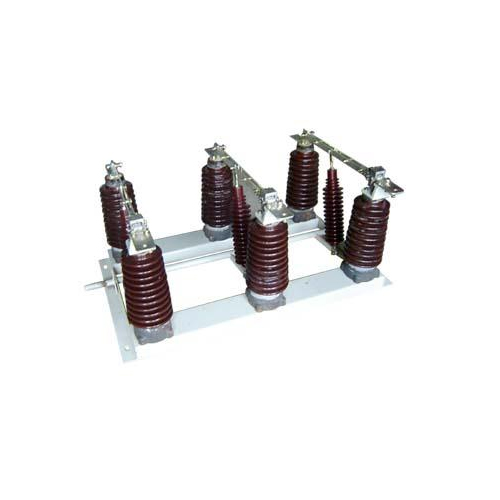

Высоковольтный изолирующий выключатель GN27-40.5 для помещений — это изделие, специально разработанное для энергосистем с номинальным напряжением 40,5 кВ и частотой переменного тока 50 Гц. Он используется для размыкания и замыкания цепей при наличии напряжения, но отсутствии нагрузки. Этот изолирующий выключатель — это сменное изделие, разработанное для замены старых моделей. Его можно использовать вместе с высоковольтными распределительными шкафами или работать независимо, он оснащен рабочим механизмом CS6-2. Все компоненты имеют улучшенную конструкцию изоляции, что позволяет использовать его в средах с уровнем загрязнения класса II.
Конструкция этого продукта является научной и разумной, с новой структурой. Благодаря нескольким точкам контакта и конструкции вращающегося контакта он обладает превосходными возможностями самоочистки и улучшенными характеристиками рассеивания тепла. Точки контакта расположены в двух плоскостях, что обеспечивает малый рабочий крутящий момент, большое контактное давление и легкую регулировку. Благодаря использованию большого пути утечки его изоляционная способность и выдерживаемое напряжение полностью соответствуют высоким стандартам. Кроме того, установка подшипников на вращающемся валу не только продлевает срок его службы, но и делает работу более легкой.
Эта серия изолирующих выключателей имеет трехфазную общую конструкцию подрамника с вертикальным вращающимся ножевым рубильником. Неподвижные контакты на стороне отключения спроектированы как качающиеся многоступенчатые ножевые контакты, которые обеспечивают такие преимущества, как низкое контактное давление на один ножевой контакт, низкий износ, большая площадь рассеивания тепла и небольшой рабочий крутящий момент. Между тем, используются опорные изоляторы и изоляторы тяговых штанг с большой длиной пути утечки, что обеспечивает продукту высокие изоляционные характеристики и механическую прочность. Для удовлетворения различных потребностей были разработаны различные типы, такие как тип для скрытого монтажа, тип для проникновения через стену и тип с заземляющим ножом. Эта серия изолирующих выключателей может быть установлена горизонтально, вертикально или под наклоном.
