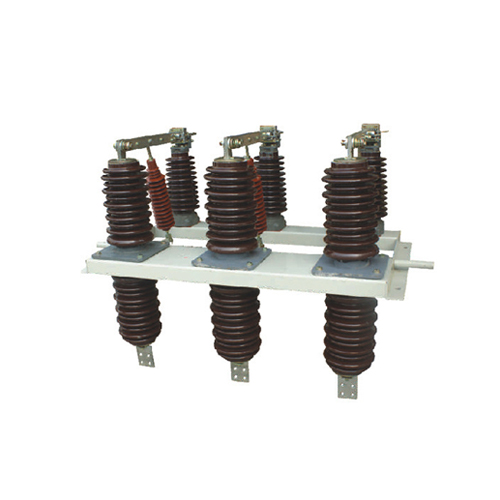

Внутренний настенный выключатель-разъединитель GN27-40.5C

Обзор продукта

Высоковольтный изолирующий выключатель GN27 - 40.5 для помещений — это продукт. Он подходит для энергосистем с номинальным напряжением 40,5 кВ и частотой переменного тока 50 Гц. Он используется для размыкания и замыкания цепей при наличии напряжения, но отсутствии нагрузки, и является сменным продуктом, разработанным и изготовленным для замены старых продуктов. Его можно использовать в сочетании с высоковольтными распределительными шкафами или использовать независимо. Он оснащен рабочим механизмом CS6-2. Все они имеют улучшенную конструкцию изоляции и могут соответствовать требованиям использования в местах с уровнем загрязнения класса II. Конструкция является научной и разумной, а структура — новой. Он имеет несколько точек контакта и режим вращающегося контакта с хорошей способностью к самоочищению и улучшенной способностью рассеивания тепла. Контактные точки находятся в двух плоскостях, что обеспечивает малый рабочий крутящий момент, большое контактное давление и легкую регулировку. Благодаря использованию большого пути утечки его изоляционная способность и выдерживаемое напряжение отвечают высоким требованиям. Подшипники добавлены к вращающемуся валу, что увеличивает срок службы и делает эксплуатацию более удобной. Эта серия изолирующих выключателей имеет трехфазную общую подрамную конструкцию с вертикальным вращающимся ножевым рубильником. Неподвижные контакты на стороне отключения спроектированы как качающиеся многоступенчатые ножевые контакты, которые имеют преимущества низкого контактного давления одиночного ножевого контакта, низкого износа, большой площади рассеивания тепла и малого рабочего крутящего момента. В то же время используются опорные изоляторы и тяговые изоляторы с большим путем утечки, которые имеют высокие изоляционные характеристики и высокую механическую прочность. Для удовлетворения различных потребностей разработаны такие типы, как тип для скрытого монтажа, тип для проникновения через стену и тип с заземляющим ножом. Эта серия изолирующих выключателей может быть установлена горизонтально, вертикально или наклонно.
