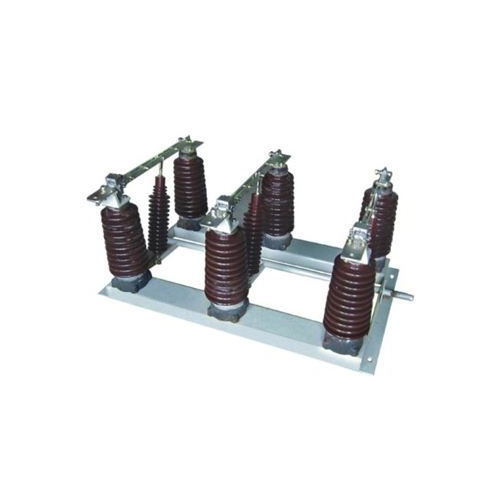

Высоковольтный изолирующий выключатель GN27-40.5 для внутренней установки — это изделие, подходящее для энергосистемы с номинальным напряжением 40,5 кВ и частотой переменного тока 50 Гц. Он используется для размыкания и замыкания цепи при наличии напряжения, но без нагрузки. Это сменное изделие, разработанное и изготовленное для замены старых изделий. Его можно сочетать с высоковольтными распределительными шкафами или использовать независимо. Он оснащен рабочим механизмом CS6-2. Все они имеют улучшенную конструкцию изоляции и могут соответствовать условиям использования в местах с загрязнением класса II.
Он научно и рационально спроектирован с новой структурой. Он имеет несколько точек контакта и режим вращающегося контакта, который обладает хорошей способностью к самоочищению и улучшает способность рассеивания тепла. Точки контакта находятся в двух плоскостях, что приводит к небольшому рабочему крутящему моменту, большому контактному давлению и легкой регулировке. Благодаря использованию большого пути утечки его изоляционная способность и выдерживаемое напряжение могут соответствовать высоким требованиям. Установка подшипников на вращающийся вал может улучшить срок службы и сделать эксплуатацию более удобной.
Эта серия изолирующих выключателей имеет вертикальную вращающуюся конструкцию типа рубильника с трехфазной общей подрамной рамой. Неподвижный контакт на стороне отключения спроектирован как качающийся многоступенчатый штыревой контакт, который имеет преимущества малого контактного давления цельного контакта, низкого износа, большой площади рассеивания тепла и малого рабочего крутящего момента. В то же время используются опорные изоляторы и тяговые изоляторы с большим путем утечки, которые имеют высокие изоляционные характеристики и высокую механическую прочность. Для удовлетворения потребностей он разработан в таких формах, как тип для скрытого монтажа, тип для проникновения через стену и тип с заземляющим ножом. Эта серия изолирующих выключателей может быть установлена горизонтально, вертикально или наклонно.
