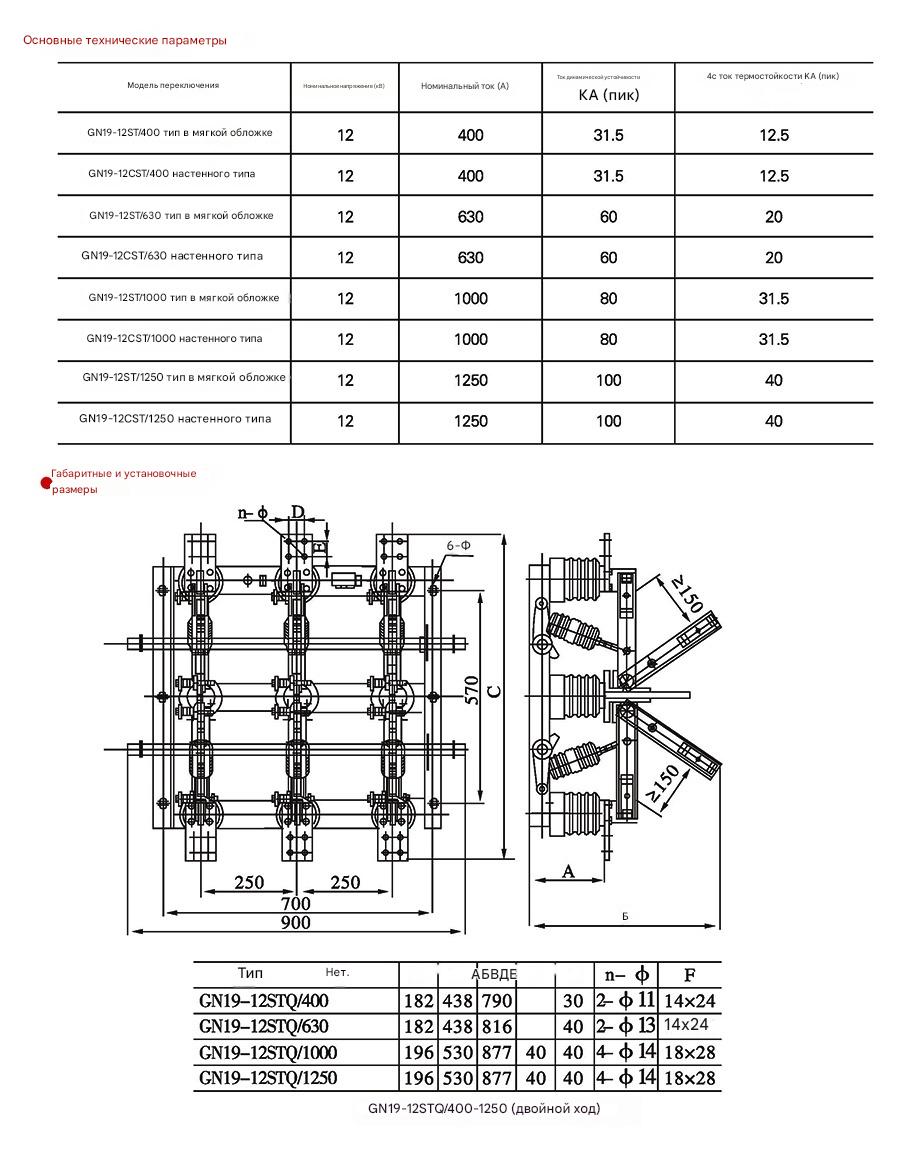

Горизонтальный внутренний выключатель-разъединитель GN19-12ST

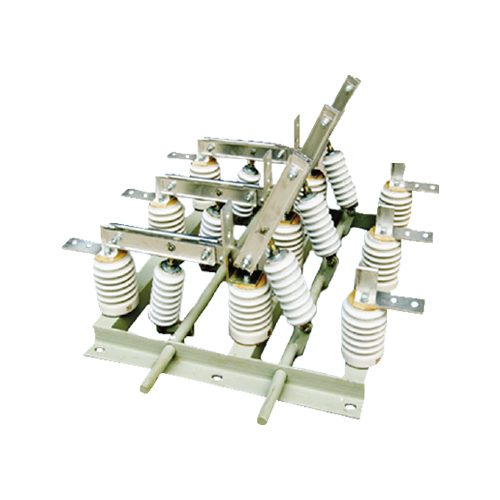

Обзор продукта: Токопроводящая часть каждой фазы двухпозиционных изолирующих выключателей GN19-12ST/400, 630, 1000, 1250 закреплена на базовой раме с помощью трех опор изоляторы. Двухпозиционные изолирующие выключатели GN19-12CST/400, 630, 1000, 1250 устанавливаются в трехфазной параллельной схеме. Проводящая часть состоит из контактного ножа и неподвижного контакта. В середине каждого контактного ножа каждой фазы находится тяговый изолятор, который соединен с главным валом, установленным на базовой раме. Главный вал соединен с соединительным стержнем и рабочим механизмом CS6-1(T) через кривошипный рычаг. Рабочий механизм и тяговый стержень (предоставляется пользователем) соединены со вспомогательным выключателем для работы тяги. Проводящая часть в основном состоит из контактного ножа и неподвижного контакта. Неподвижные контакты установлены на опорных изоляторах с обоих концов. Каждый контактный нож каждой фазы состоит из двух медных деталей в форме пазов. Это не только увеличивает площадь рассеивания тепла контактного ножа, что полезно для снижения повышения температуры, но и улучшает механическую прочность контактного ножа, тем самым повышая динамическую устойчивость переключателя. Один конец контактного ножа устанавливается на неподвижном контакте через штифт вала (болт), а другой конец контактного ножа, контактирующий с неподвижным контактом, представляет собой разъемное соединение. Контактное давление контактного ножа поддерживается контактными пружинами на обоих концах. GN19-12ST/1000, 1250 и GN19-12CST/1000, 1250 оснащены магнитными нажимными пластинами блокировки на контактной установке. Цель добавления магнитных нажимных пластин блокировки заключается в том, что при прохождении тока короткого замыкания он усиливает силу притяжения между двумя контактными ножами в форме паза. Он также увеличивает контактное давление в точке контакта, тем самым улучшая динамическую и термическую устойчивость контактов переключателя.
