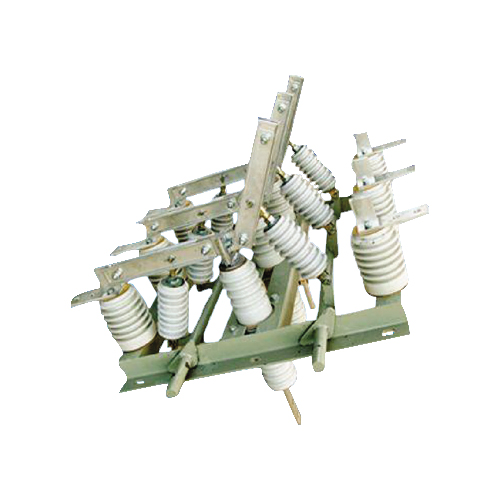

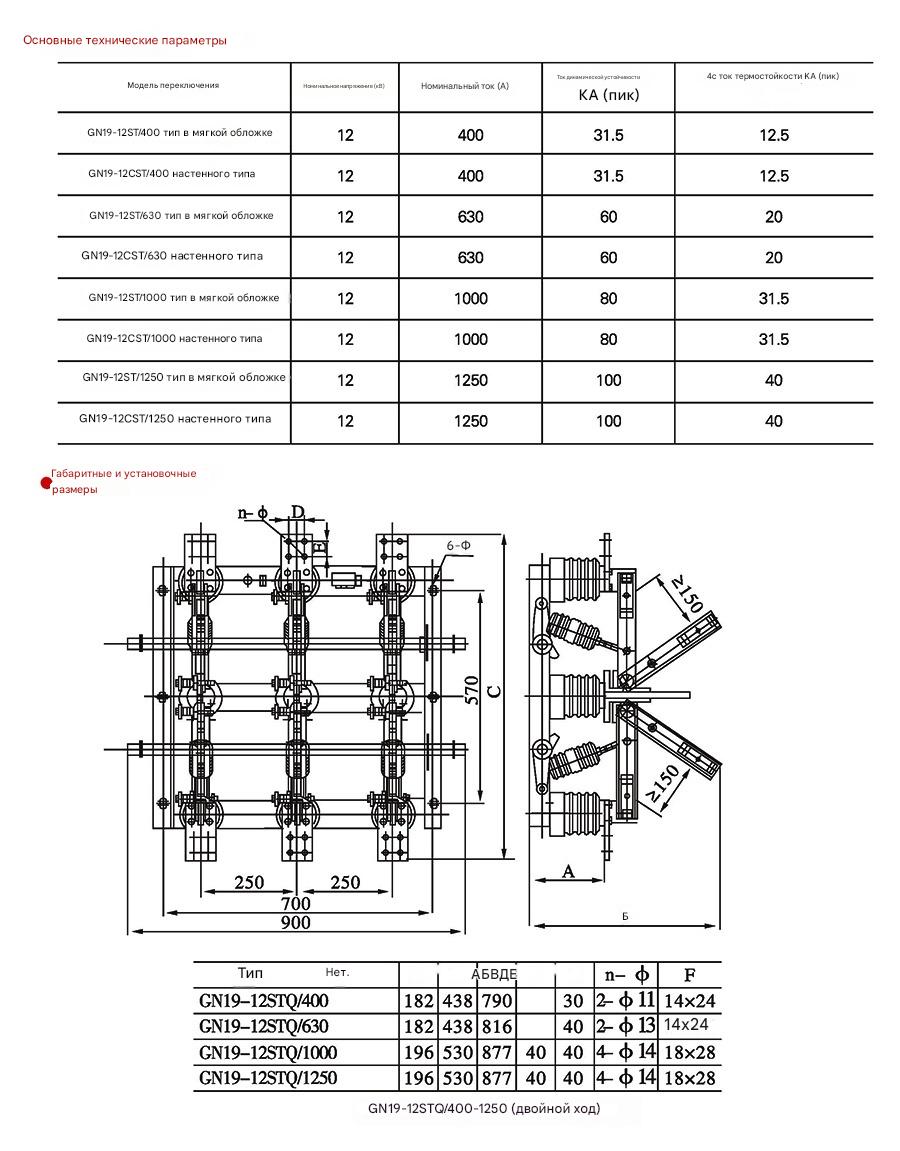

Внутренний выключатель-разъединитель сквозного монтажа GN19-12CST

Токопроводящая часть каждой фазы двухпозиционного разъединителя GN19 - 12ST/400, 630, 1000, 1250 закреплена на шасси через три опорных изолятора. Тип GN19 - 12CST/400, 630, 1000, 1250 на два хода устанавливается параллельно для трехфазного тока. Проводящая часть состоит из контактного ножа и статического контакта. В середине каждого контактного ножа имеется изолятор натяжного стержня, который соединен с главным валом, установленным на шасси. Главный вал соединен с соединительным стержнем и рабочим механизмом CS6 - 1(T) через кривошипный рычаг. Рабочий механизм вместе с соединительным стержнем (предоставляется пользователем) соединен со вспомогательным выключателем для соединения. Проводящая часть в основном состоит из контактного ножа и статического контакта. Статический контакт установлен на опорных изоляторах с обоих концов. Каждый контактный нож состоит из двух медных деталей в форме канала. Это не только увеличивает площадь рассеивания тепла контактного ножа, что полезно для снижения повышения температуры, но и улучшает механическую прочность контактного ножа, тем самым повышая динамическую устойчивость выключателя. Один конец контактного ножа установлен на статическом контакте через штифт вала (болт). Другой конец контактного ножа, контактирующий со статическим контактом, соединен разъемно, а контактное давление контактного ножа поддерживается контактными пружинами на обоих концах. GN19 - 12ST/1000, 1250 и GN19 - 12CST/1000, 1250 установлены с магнитными прижимными пластинами на контактах. Целью добавления магнитных прижимных пластин является усиление притяжения между двумя контактными ножами в форме канала при прохождении тока короткого замыкания, а также увеличение контактного давления в точках контакта, тем самым улучшая динамическую и термическую устойчивость контактов переключателя.
