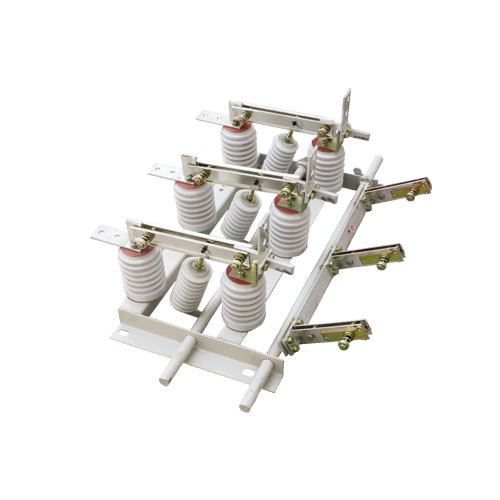

Внутренние высоковольтные разъединители серий GN24-12D(I, II) и GN24-12D(I, II)C — это внутренние устройства с номинальным напряжением 12 кВ и частотой трехфазного переменного тока 50 Гц.
a. Изолирующий выключатель GN24-12D(I 1, 2; II 1, 2) Q-типа имеет заземляющую форму на стороне подвижного (или неподвижного) контакта. Основной нож и заземляющий нож объединены на интегральной раме. Тип 1 работает с левой стороны, а Тип 2 работает с правой стороны. Q-тип — это изделие, подходящее для любых условий работы, и может быть оснащено устройством отображения живой линии в соответствии с требованиями заказа пользователя.
b. Изолирующий выключатель типа GN24-12SDI, II (C1, 2, 3) имеет заземляющую форму как на подвижной, так и на неподвижной контактной стороне. Подвижная (или неподвижная) контактная сторона может быть заменена на настенный ввод; (или обе стороны могут быть заменены на настенные вводы). Основной нож и два набора заземляющих ножей объединены на одной раме. Один набор заземляющих ножей может работать независимо, или они могут работать одновременно одним рабочим механизмом.
a. Высота: 1000 м.
b. Температура окружающего воздуха:
c. Относительная влажность окружающей среды: среднесуточная не более 95%, а среднемесячная не более 90%.
d. Сейсмическая интенсивность не превышает 8 градусов.
e. В местах без риска возгорания, взрыва, сильного загрязнения, химической коррозии и интенсивной вибрации.
