Композитные изоляторы состоят из трех частей: стержня изолирующего сердечника, ребра из силиконовой резины и соединительной арматуры на обоих концах. Стержень изолирующего сердечника, который является разновидностью стержня из стекловолокна с эпоксидной смолой, служит скелетом композитного изолятора. Он обеспечивает поддержку ребра, обеспечивает внутреннюю изоляцию, соединяет арматуру на обоих концах и выдерживает механические нагрузки. Он имеет высокую прочность на разрыв, обычно превышающую 600 МПа, что вдвое больше, чем у обычной стали, и в 5–8 раз прочнее, чем у керамических материалов. Он также демонстрирует превосходные диэлектрические свойства, стойкость к химической коррозии и хорошую стойкость к усталости при изгибе, ползучести и ударам.
Решетка из силиконовой резины в основном выполняет функции защиты стержня сердечника от дождя и снега, увеличения пути утечки и обеспечения внешней изоляции. Изготовленная из высококачественного полимерного силиконового каучукового материала, она смешана с антипиренами, антистареющими агентами, связующими агентами и другими наполнителями и вулканизирована при высокой температуре и давлении. Это придает ребре превосходную гидрофобность, стойкость к миграции и сильную коррозионную стойкость, стойкость к старению и электроизоляционные свойства. Она также имеет высокое напряжение пробоя и хорошую стойкость к фрагментации. При тех же условиях ее напряжение пробоя более чем в два раза выше, чем у фарфоровых изоляторов.
Композитные изоляторы, производимые нашей компанией, оснащены крепежом из специальной стали. Концевые фитинги спроектированы с лабиринтной структурой для многослойной защиты и обладают превосходной герметичностью. Это решает критические проблемы, такие как электрический пробой на интерфейсе. Соединение между крепежом и стержнем сердечника использует управляемый компьютером коаксиальный процесс обжима при постоянном давлении, а также полностью автоматизированную систему испытаний акустической эмиссии, что обеспечивает надежность и стабильность соединения. Стержень сердечника использует высокотемпературный кислотостойкий стержень ERC, а интерфейс между стержнем сердечника и силиконовой резиной покрыт специальным связующим веществом. Решетка из силиконовой резины изготавливается с использованием высокотемпературного одноэтапного процесса формования под высоким давлением в сочетании с двухэтапным процессом вулканизации, контролируемым компьютером, что продлевает срок службы продукта. Современное производственное оборудование, производственные процессы и комплексные испытательные мощности гарантируют, что продукт соответствует национальным и международным стандартам для высоковольтных линий передачи и трансформации.

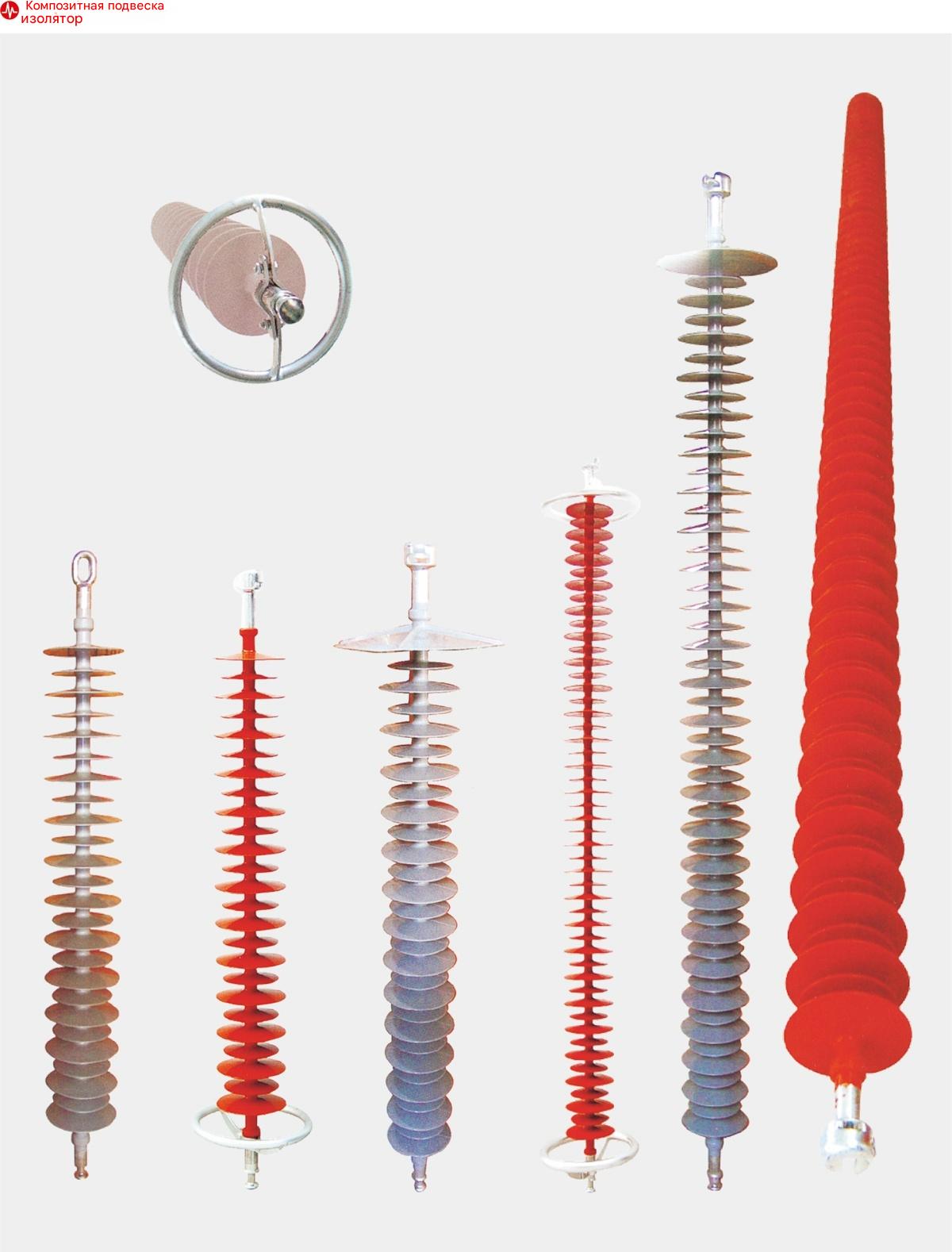

FXBW — Композитный подвесной изолятор стержневого типа
FPQ — Композитный штыревой изолятор
FZSW — Композитный стержневой изолятор
FS — Композитный поперечный изолятор
FCGW — Композитный сухой настенный ввод
FQB — Композитный изолятор для электрифицированных железных дорог, консольного типа
FQX — Композитный подвесной изолятор для электрифицированных железных дорог
FQJ — Композитный изолятор для электрифицированных железных дорог, монтируемый на крыше
Температура окружающей среды: от -40°C до +40°C
Высота: не более 1500 метров
Частота переменного тока: до 100 Гц
Скорость ветра: не более 35 м/с
Сейсмическая активность: не более 8 уровня
Компактный и легкий: Композитный изолятор весит от 1/5 до 1/9 фарфорового изолятора того же класса, что упрощает транспортировку и установку.
Высокая механическая прочность: Изолятор имеет надежную и стабильную конструкцию, обеспечивающую большой запас прочности для безопасной эксплуатации линии.
Электрические характеристики: Решетка из силиконовой резины обладает отличными гидрофобными и миграционными свойствами, высокой устойчивостью к загрязнению и стойкостью к перекрытиям. Она может безопасно работать в сильно загрязненных зонах без необходимости ручной очистки или нулевого обслуживания.
Устойчивость к коррозии и старению: Композитный изолятор обеспечивает хорошую устойчивость к кислотам, щелочам, тепловому старению и электрическим напряжениям, а такжеотличная герметизация для предотвращения проникновения влаги.
Ударопрочность: Композитный изолятор обладает высокой устойчивостью к хрупким трещинам и вибрационным воздействиям.
Взаимозаменяемость: Композитные изоляторы можно заменять фарфоровыми, что обеспечивает гибкость в использовании.

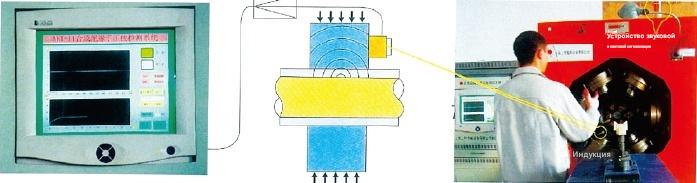

Процесс обжима оборудования контролируется с помощью технологии обнаружения акустической эмиссии. Эта технология, ранее использовавшаяся только в аэрокосмических исследованиях, обладает высокой чувствительностью и может обнаруживать разрыв отдельных стекловолокон. Система включает в себя звуковую и световую сигнализацию для обеспечения безупречного качества обжима. Технология коаксиального постоянного давления, в отличие от управления позиционированием хода, преодолевает нестабильность, вызванную изменениями размера оборудования, обеспечивая постоянное качество обжима.

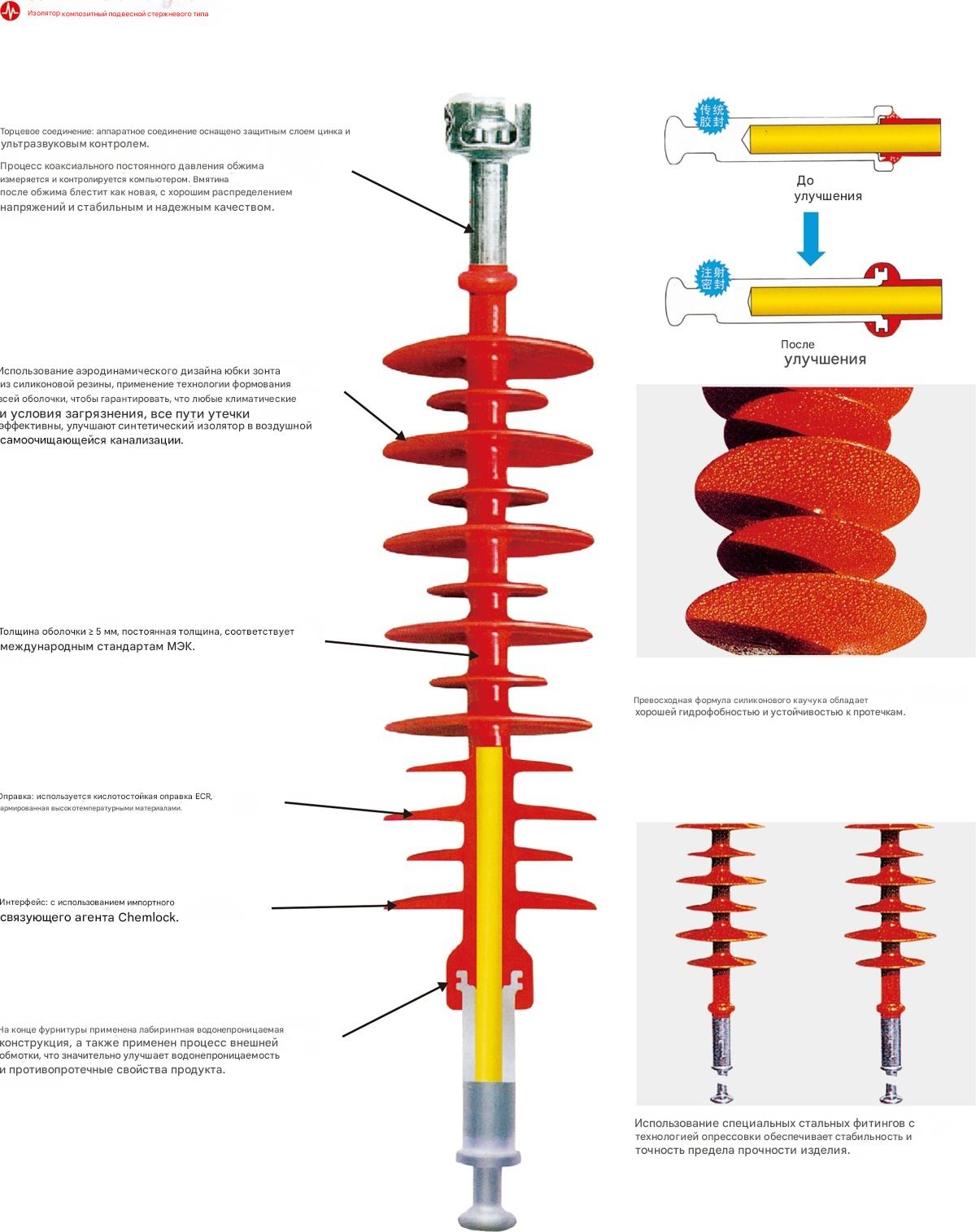

Характеристики сараяПревосходная формула силиконовой резины, технология однократного формования и процесс вторичной вулканизации наделяют изделие незаменимыми преимуществами по сравнению с традиционными керамическими изоляторами.

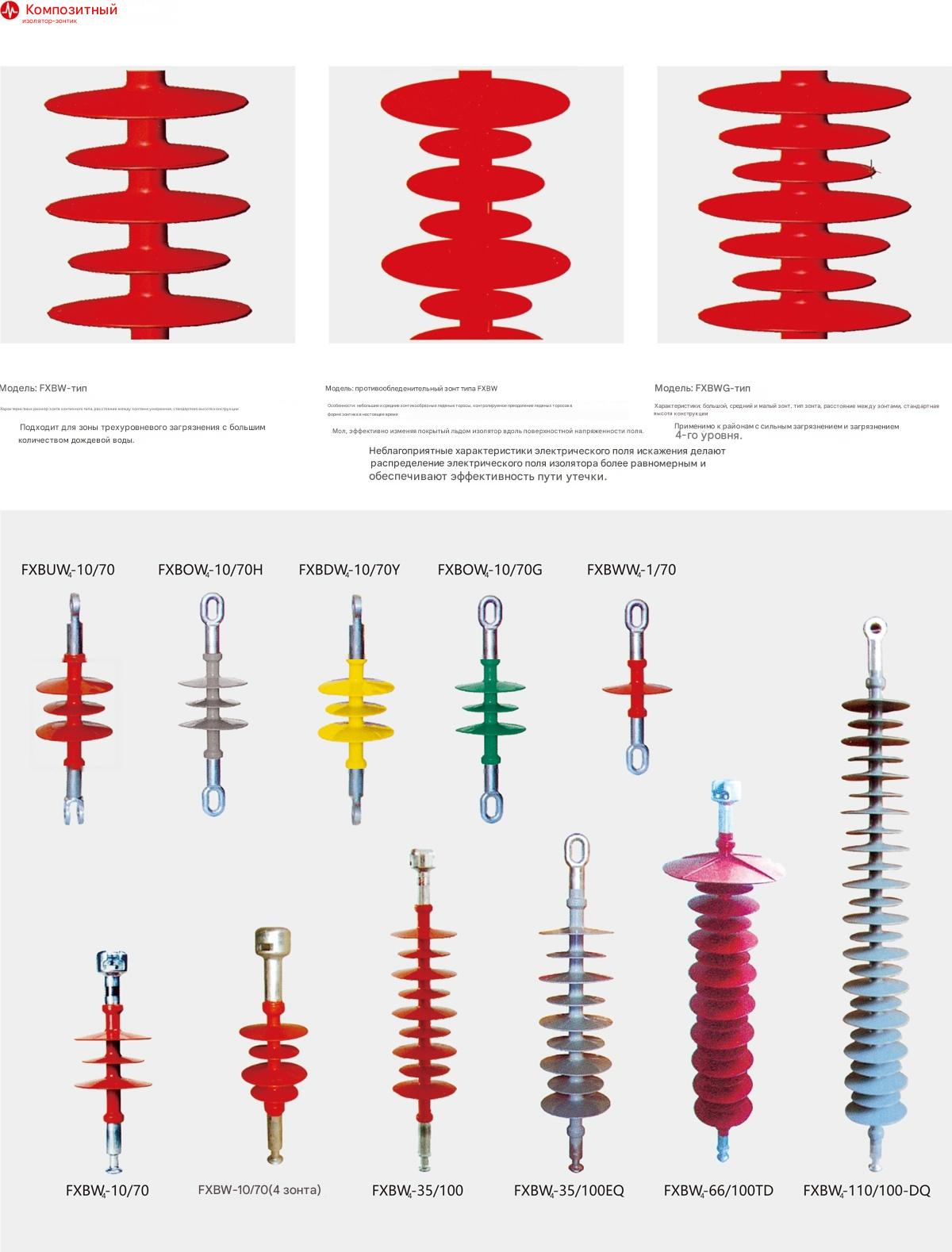

По умолчанию концевые соединения подвесных изоляторов имеют шаровую конструкцию. Если есть какие-либо различия, укажите тип. Например: гнездо WD - одно ушко, гнездо WE - кольцо, одно ушко DQ - шаровая головка.
При транспортировке и монтаже изоляторов с ними следует обращаться осторожно, не бросать их. Также следует избегать столкновений и трения с различными предметами (проводниками, железными пластинами, инструментами и т. д.), а также острыми и твердыми предметами.
При подъеме композитного изолятора узел троса следует завязывать на концевых элементах. Категорически запрещается завязывать его на ребре или оболочке. Когда трос должен касаться частей ребра и оболочки, контактную часть следует обернуть мягкой тканью.
Не используйте композитный изолятор в качестве вспомогательного инструмента для погашения (сбора) провода, чтобы не повредить изолятор ударной силой или изгибающим моментом.
Категорически запрещается наступать ногами на ребро изолятора.
При установке выравнивающего кольца обратите внимание на регулировку, чтобы сделать риng перпендикулярно оси изолятора. Положение установки показано на правом рисунке. Для градуировочного кольца открытого типа убедитесь, что направления открытия на обоих концах совпадают, чтобы облегчить разрядку и защитить навес.
Рекомендация по продукту: усиленный сверхбольшой зонт-изолятор
Конструкция увеличения размера первого зева принята для предотвращения перекрытия изолятора, вызванного повреждением птицами и образованием снега и льда. Это доказало свою высокую эффективность в эксплуатации в последние годы. Однако из-за относительно мягкого материала из силиконовой резины, когда сверхбольшой зонт покрыт толстым слоем снега, он склонен провисать и деформироваться вниз, ослабляя его защитное действие на нижний зев и легко вызывая перекрытие изолятора.
Поэтому компания успешно разработала сверхбольшой зонт с усиливающими ребрами. Четыре выступающих ребра на большом зонте, которые расходятся от центра в четырех направлениях, эффективно повышают прочность сверхбольшого зонта, позволяя применять его в условиях сильного ветра и снега.
Внимание:

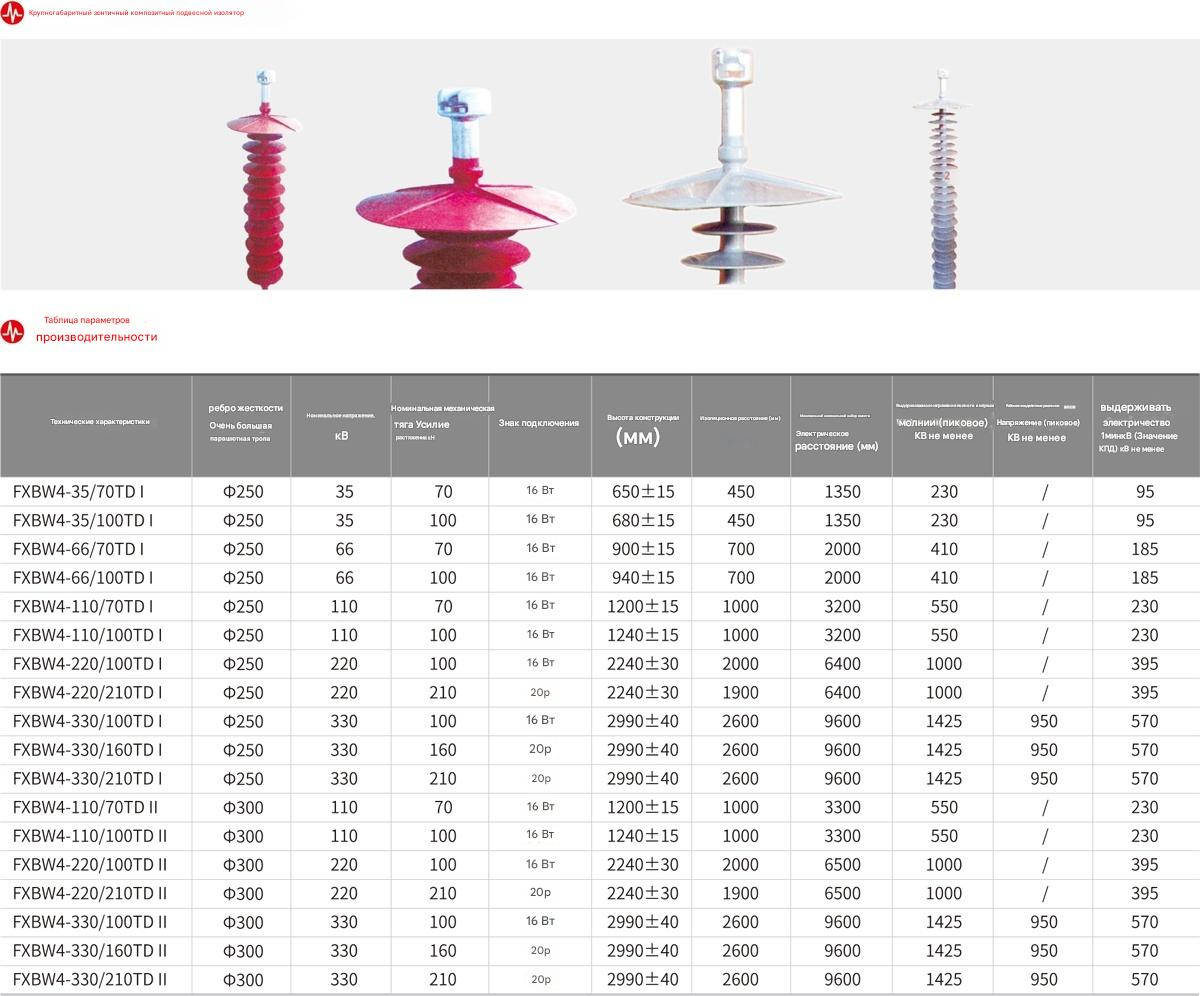

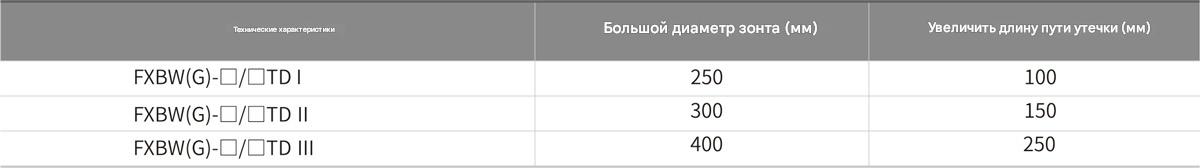

Добавление буквы «TD» после модели продукта указывает на то, что в изоляционном навесе используется усиленный сверхбольшой зонт. Конструктивная высота и изоляционное расстояние продукта такие же, как у исходной модели, а его электрические характеристики превосходят исходные параметры. Римские цифры, добавленные после модели, обозначают типы зонтов с разными диаметрами. I: Φ250, II: Φ300.
