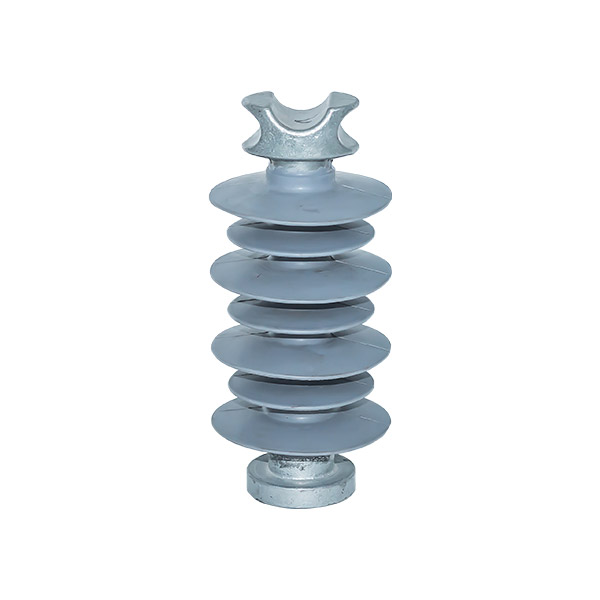

Изолятор опорного типа

 Композитный изолятор состоит из трех частей: стержня изолирующего сердечника, зонтичной оболочки из силиконовой резины и металлических фитингов на обоих концах.

Стержень изолирующего сердечника представляет собой тип стержня из эпоксидной смолы и стекловолокна, который служит скелетом композитного изолятора. Он поддерживает зонтичный рукав, обеспечивает внутреннюю изоляцию, соединяет металлическую арматуру и выдерживает механические нагрузки. Он обладает высокой прочностью на разрыв, обычно превышающей 600 МПа, что вдвое превышает прочность обычной стали и в 5–8 раз прочнее керамических материалов. Он также демонстрирует превосходные диэлектрические свойства, химическую стойкость и хорошую усталость при изгибе, сопротивление ползучести и ударную вязкость.

Зонтичная оболочка из силиконовой резины защищает стержень сердечника, защищает его от дождя и снега, увеличивает расстояние утечки и обеспечивает внешнюю изоляцию. Изготовлен из высокополимерного силиконового каучука с антипиренами, ингибиторами старения, связующими агентами и другими наполнителями, вулканизируется при высокой температуре и давлении. Этот материал обладает превосходной гидрофобностью, миграционными свойствами, коррозионной стойкостью, стойкостью к старению и электроизоляцией. Он также обладает превосходным напряжением пробоя при загрязнении и ударопрочностью. По сравнению с керамикой напряжение пробоя композитных изоляторов при тех же условиях более чем в два раза превышает напряжение пробоя керамических изоляторов.

Типы продукции:

• FXBW - стержневой подвесной композитный изолятор

• FPQ - композитный штыревой изолятор

• FZSW - Композитный опорный изолятор

• FS - Композитный траверсный изолятор

• FCGW - Композитный сухой проходной изолятор

• FQE(X) - Композитный изолятор для электрифицированных железных дорог

• FQJ - Композитный изолятор для железнодорожной крыши

Условия эксплуатации:

• Температура окружающей среды: -40°C до +40°C

• Высота: до 1500 метров

• Частота переменного тока: до 100 Гц

• Максимальная скорость ветра: 35 м/с

• Сейсмическая интенсивность: до 8 баллов

Характеристики:

• Компактный и легкий:Композитный изолятор весит всего около 1/5–1/9 веса своего керамического аналога при том же уровне напряжения, что упрощает его транспортировку и установку.

• Высокая механическая прочность: Благодаря надежной конструкции и стабильным характеристикам он обеспечивает безопасную работу с большим запасом прочности.

• Отличные электрические характеристики: Зонтичный рукав из силиконовой резины обеспечивает превосходные гидрофобные и миграционные свойства, хорошую стойкость к загрязнению и сильные противозагрязнительные возможности. Он может безопасно работать в сильно загрязненных зонах без необходимости ручной очистки, что снижает потребность в техническом обслуживании.

• Устойчивость к коррозии и старению: Композитный изолятор выдерживает воздействие кислот, щелочей и теплового старения, обеспечивая долговечность. Его герметизирующие свойства предотвращают воздействие влаги на внутреннюю изоляцию.

• Ударопрочность: Композитный изолятор обладает хорошими противохрупкими свойствами и высокой ударопрочностью, предотвращая хрупкие разрушения.

• Взаимозаменяемость: Его можно использовать взаимозаменяемо с керамическими изоляторами.
