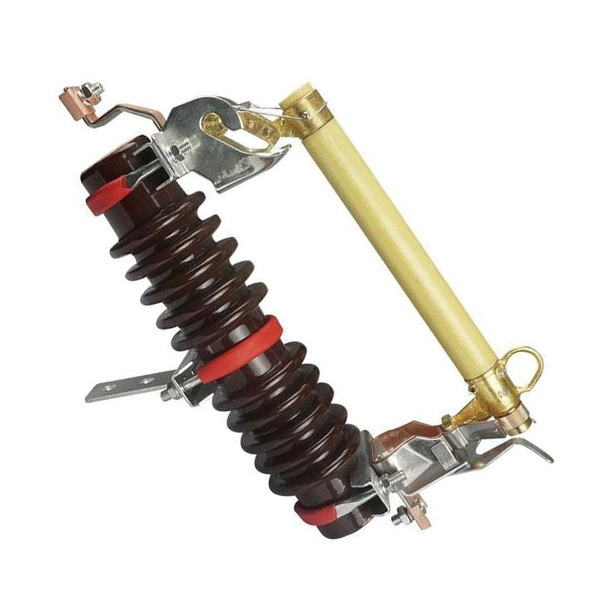

Выключаемый предохранитель высокого напряжения RW4 — это важное наружное высоковольтное защитное устройство, обычно применяемое в системах электроснабжения переменного тока частотой 50 Гц с номинальным напряжением, как правило, около 10 кВ или 12 кВ. Он служит важнейшей защитой для распределительных сетей, эффективно защищая линии электропередачи, силовые трансформаторы и другое электрооборудование от потенциальных повреждений, вызванных перегрузками и короткими замыканиями. В определенных сценариях его также можно использовать для отключения воздушных линий без нагрузки, трансформаторов без нагрузки и токов малой нагрузки, обеспечивая стабильную и безопасную работу электрической системы.
Изолирующий кронштейн: Изготовленный из высококачественных изоляционных материалов, изолирующий кронштейн обеспечивает стабильную и надежную основу для всего узла предохранителя. Он надежно удерживает статические контакты на обоих концах, одновременно обеспечивая отличную электрическую изоляцию от монтажной конструкции. Этот компонент разработан для работы в суровых условиях наружного воздуха, включая экстремальные температуры, высокую влажность и воздействие различных загрязняющих веществ, без ухудшения его изоляционных свойств с течением времени.
Предохранительная трубка: Предохранительная трубка является основным элементом RW4. Состоящая из внутренней дугогасительной трубки и внешнего защитного слоя, она вмещает динамические контакты и предохранительный элемент. Внутренняя дугогасительная трубка, часто изготавливаемая из таких материалов, как керамика, термостойкие полимеры или специализированная бумага со свойствами дугогасительной трубки, предназначена для быстрого гашения электрической дуги, образующейся при плавлении предохранительного элемента. Внешний слой, который может быть трубкой из фенольной бумаги или эпоксидной стеклотканевой трубки, обеспечивает механическую прочность, защищая внутренние компоненты от физических повреждений во время установки, нормальной эксплуатации и в условиях воздействия факторов окружающей среды.
Контактная система: Контактная система состоит из точно изготовленных статических и динамических контактов. Статические контакты надежно закреплены на изолирующем кронштейне, а динамические контакты прикреплены к концам трубки предохранителя. Когда предохранитель находится в закрытом состоянии, эти контакты устанавливают надежное и низкоомное электрическое соединение, обеспечивая плавный поток тока через цепь. Высококачественные материалы и передовые технологии производства используются для обеспечения минимального контактного сопротивления и надежной проводимости даже в условиях высокого напряжения и тока.
Одной из выдающихся особенностей конструкции RW4 является оптимизированная геометрия и механизм для быстрого и надежного выпадения трубки предохранителя. Форма, распределение веса и механизм освобождения трубки предохранителя тщательно откалиброваны. В случае, если элемент предохранителя расплавится из-за чрезмерного тока, трубка немедленно высвобождаетсяи падает вниз со скоростью. Это быстрое действие не только создает четкую визуальную индикацию неисправности в электрической системе, но и обеспечивает безопасный изоляционный зазор в цепи. Таким образом, он значительно снижает риск возникновения дуги и повторного возгорания, тем самым повышая общую безопасность и надежность электроустановки.
Защита от перегрузки: При нормальных условиях эксплуатации предохранительный элемент в RW4 рассчитан на то, чтобы выдерживать номинальный ток без перегрева. Однако при возникновении ситуации перегрузки, например, неожиданного увеличения электрической нагрузки сверх возможностей системы, предохранительный элемент начинает нагреваться. Поскольку температура предохранительного элемента постоянно растет, он в конечном итоге достигает точки плавления. В этот момент предохранительный элемент перегорает, эффективно прерывая цепь. Это прерывание предотвращает протекание чрезмерного тока через подключенное оборудование, тем самым защищая его от потенциального повреждения из-за перегрева и перегрузки.
Защита от короткого замыкания: в случае непредвиденного короткого замыкания, когда между двумя точками электрической цепи внезапно образуется путь с низким сопротивлением, через систему проходит чрезвычайно высокий ток. Предохранитель RW4 разработан для почти мгновенной реакции на такую критическую неисправность. Интенсивный высокий ток заставляет плавкий элемент плавиться в течение доли секунды. Затем предохранительная трубка выпадает, отключая неисправный участок цепи от остальной части электросети. Такая быстрая реакция помогает ограничить масштаб повреждений, вызванных коротким замыканием, защищая другие компоненты электрической системы от разрушительного воздействия сильного скачка тока.
Во время нормальной работы электрической системы предохранитель RW4 остается в закрытом состоянии. Трубка предохранителя надежно удерживается на месте контактной системой, при этом элемент предохранителя остается неповрежденным и позволяет току течь по цепи. Однако, как только обнаруживается ток короткого замыкания, будь то из-за перегрузки или короткого замыкания, элемент предохранителя быстро плавится. Этот процесс плавления освобождает механическое удержание, которое удерживает трубку предохранителя на месте. Благодаря силе тяжести и заранее разработанному механизму разблокировки трубка предохранителя затем падает вниз, создавая видимый и отчетливый разрыв в цепи. Эта четкая визуальная индикация очень ценна, поскольку она позволяет обслуживающему персоналу быстро и точно определить место неисправности. Впоследствии они могут предпринять необходимые шаги для устранения проблемы и восстановления нормальной работы электрической системы.

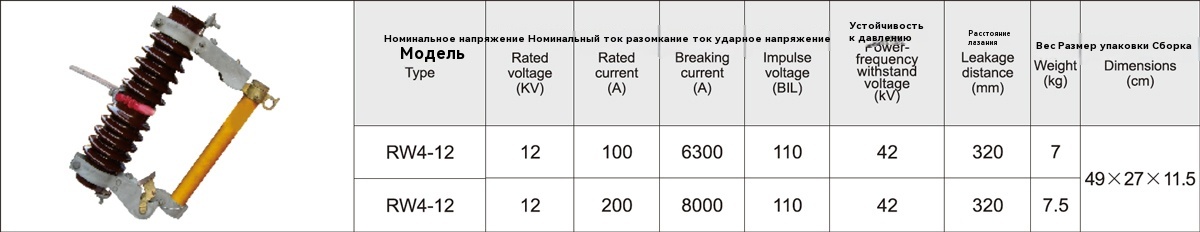

Номинальное напряжение: RW4 обычно рассчитан на номинальное напряжение 10 кВ или 12 кВ, что делает его полностью совместимым с широким спектром распространенных систем распределения электроэнергии высокого напряжения. Такое номинальное напряжение обеспечивает бесшовную интеграцию и надежную работу в этих системах, эффективно защищая от электрических неисправностей при соответствующих уровнях напряжения.
Номинальный ток: Доступно несколько номинальных значенийВарианты тока, такие как 100 А и 200 А, RW4 предлагает гибкость в выборе. Это позволяет точно подобрать его под конкретные требования нагрузки защищаемой цепи. Будь то для небольшой жилой или коммерческой электрической установки или для крупномасштабной промышленной системы электроснабжения, есть подходящая версия RW4 с номинальным током, которая удовлетворит потребности.
Номинальный ток отключения: для версии 100 А номинальный ток отключения обычно составляет около 6,3 кА, тогда как для версии 200 А он может достигать 12,5 кА. Эти значения представляют собой максимальный ток короткого замыкания, который предохранитель способен безопасно отключить. В случае серьезного короткого замыкания RW4 может эффективно отключить сильный ток, защищая электрическую систему от обширных повреждений.
Выдерживаемое напряжение промышленной частоты: Он способен выдерживать напряжение промышленной частоты 42 кВ (между фазами и от фазы к земле) в течение 1 минуты. Это демонстрирует его надежную изоляционную способность в условиях нормального рабочего напряжения. Сохраняя целостность изоляции, RW4 помогает предотвратить электрические поломки, обеспечивая долгосрочную надежность и безопасность электроустановки.
Выдерживаемое напряжение грозового импульса: RW4, рассчитанный на выдерживание номинального выдерживаемого напряжения грозового импульса 75 кВ (между фазами и от фазы к земле), обеспечивает надежную защиту от переходных перенапряжений, вызванных ударами молнии. В районах, подверженных грозовой активности, эта функция имеет первостепенное значение, поскольку она помогает защитить электрическую систему от потенциально разрушительных последствий скачков напряжения, вызванных молниями.
Длина пути утечки: с длиной пути утечки не менее 320 мм (зависит от конкретных моделей и стандартов) RW4 хорошо оснащен для предотвращения перекрытий, вызванных загрязнением поверхности, влажностью или другими факторами окружающей среды. Это обеспечивает безопасную и стабильную работу даже в сложных условиях на открытом воздухе, где предохранитель может подвергаться воздействию грязи или влаги.
Городские электросети: В густонаселенных городских районах, где стабильное и надежное электроснабжение имеет важное значение для повседневной жизни жителей, коммерческой деятельности и промышленных операций, предохранитель RW4 часто устанавливается вдоль распределительных линий 10 кВ. Он играет важную роль в защите трансформаторов, распределительных устройств и другого ключевого электрооборудования от перегрузок и коротких замыканий. Благодаря этому он сводит к минимуму возникновение отключений электроэнергии, обеспечивая бесперебойную работу городской электрической инфраструктуры и поддерживая качество жизни и производительность в городской среде.
Электрификация сельской местности: Для сельских регионов с обширными и часто разбросанными сетями распределения электроэнергии RW4 предлагает эффективное и экономичное решение для защиты. Он устанавливается для защиты линий электропередач, которые снабжают электроэнергией отдаленные деревни, фермы и небольшие общины. Защищая эти линии от электрических неисправностей, он обеспечивает стабильное электроснабжение для повседневных нужд домохозяйств, сельскохозяйственной деятельности, такой как орошение и переработка урожая, а также работы местных малых предприятий. Это способствует общему развитию и благосостоянию сельских районов.
Производственные предприятия: На производственных предприятиях, которые обычно оснащены большим количествомэлектрические устройства, машины и сложные производственные линии, RW4 используется для защиты двигателей, панелей управления и другого жизненно важного оборудования от электрических неисправностей. В случае перегрузки или короткого замыкания RW4 быстро прерывает цепь, предотвращая повреждение дорогостоящего оборудования. Это не только сокращает незапланированные простои, но и значительно повышает общую эффективность производства на заводе, обеспечивая выполнение производственных графиков и минимизируя финансовые потери, связанные с ремонтом и заменой оборудования.
Горнодобывающие работы: Горнодобывающие объекты часто имеют сложные и требовательные электрические системы, которые подвергаются воздействию суровых условий окружающей среды, включая пыль, вибрации и потенциально взрывоопасную атмосферу. Предохранитель RW4 с его прочной конструкцией и надежной работой устанавливается для защиты электрооборудования, используемого в горнодобывающих работах. Это включает в себя оборудование, такое как конвейерные ленты для транспортировки минералов, системы вентиляции для обеспечения безопасных условий труда и системы освещения для видимости. Защищая эти критические электрические компоненты, RW4 помогает обеспечить безопасность рабочих и непрерывную работу шахты даже в сложных и потенциально опасных условиях.
Выбор места: При установке предохранителя RW4 крайне важно выбрать место, к которому будет обеспечен легкий доступ для регулярного осмотра и обслуживания. Монтажная конструкция должна быть достаточно прочной и устойчивой, чтобы выдерживать вес предохранителя и противостоять воздействию окружающей среды, например, сильному ветру, вибрации и случайным ударам. Кроме того, предохранитель следует устанавливать на высоте, обеспечивающей безопасность, обычно не менее 4,5 метров над землей, чтобы предотвратить случайный контакт с ним неавторизованного персонала.
Правильная ориентация: предохранитель должен быть установлен в правильной ориентации, при этом трубка предохранителя должна висеть вертикально. Угол наклона должен поддерживаться в указанном диапазоне, обычно ±2°, чтобы обеспечить правильную работу механизма отключения. Любое отклонение от правильной ориентации может потенциально повлиять на способность предохранителя функционировать так, как задумано, что приведет к ненадежной защите в случае неисправности.
Электрическое соединение: При выполнении электрических соединений следует использовать соответствующие проводники, а соединения должны быть надежными и надлежащим образом изолированными. Важно следовать инструкциям производителя относительно размера, типа и материала используемых проводников, а также рекомендуемых моментов затяжки для затяжки соединений. Ослабленные или неправильно изолированные соединения могут привести к электрическому сопротивлению, перегреву и потенциальным электрическим опасностям.
Регулярные проверки: Регулярные визуальные проверки предохранителя RW4 необходимы для обеспечения его постоянной надежной работы. Во время этих проверок проверяйте наличие любых признаков физического повреждения, таких как трещины в изолирующем кронштейне, трубке предохранителя или контактных компонентах. Также обращайте внимание на признаки перегрева, такие как изменение цвета или подгорание на контактах. Осмотрите предохранительный элемент на наличие любых признаков износа, коррозии или повреждения и немедленно замените его при обнаружении каких-либо проблем.
Очистка: Содержите предохранитель в чистоте, чтобы предотвратить накопление грязи, пыли и других загрязняющих веществ. Эти загрязняющие вещества могут повлиять на работу предохранителя, снижая его изоляционные свойства, увеличивая риск электрических пробоев и мешая правильной работе контактной системы. Используйте мягкую сухую ткань или неабразивное чистящее средство, чтобы аккуратно очистить поверхности предохранителя, стараясь не повредить изоляционные материалы или контакты.
Тестирование работоспособности: Периодически проверяйте работу механизма отключения предохранителя, чтобы убедиться в его надлежащей работоспособности. Этого можно добиться путем моделирования состояния неисправности с использованием соответствующего испытательного оборудования. Наблюдайте за реакцией трубки предохранителя во время теста; она должна быстро и плавно отключаться при подаче имитируемого тока короткого замыкания. Если во время тестирования работоспособности обнаружены какие-либо проблемы, такие как задержка в механизме отключения или неполное отключение, отремонтируйте или замените предохранитель как можно скорее, чтобы сохранить целостность системы электрической защиты.
