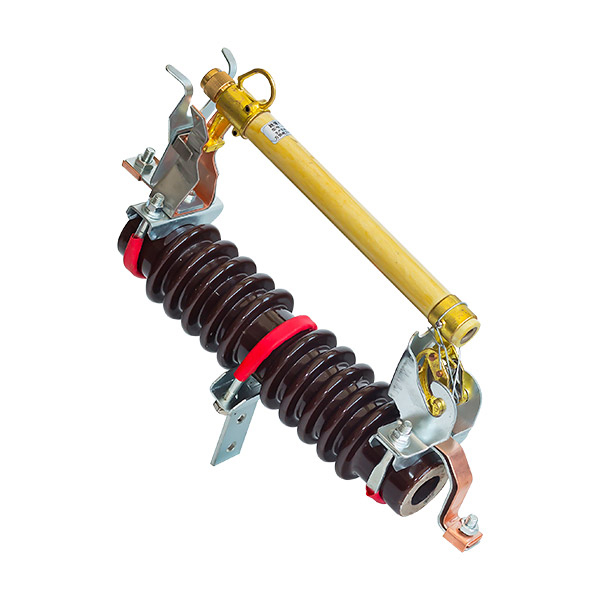

Наружный предохранитель высокого напряжения с защитой от срабатывания RW11-12

Конструктивные особенности

• Обычно он состоит из основных компонентов, таких как изоляторы, подвижные и неподвижные контакты и трубки предохранителя. Изоляторы играют роль изоляции и опоры, обеспечивая надежную работу предохранителя в высоковольтной среде. Подвижные и неподвижные контакты используются для соединения цепи и осуществления управления включением-выключением цепи. Трубка предохранителя оснащена элементом предохранителя внутри. Когда в цепи возникают такие неисправности, как перегрузка или короткое замыкание, элемент предохранителя плавится и отключает цепь, играя защитную роль.

• Он имеет уникальную конструкцию, позволяющую надежно фиксировать трубку предохранителя в рабочем положении во время нормальной работы. Когда элемент предохранителя плавится, трубка предохранителя может быстро упасть, образуя четкий зазор разъединения, что удобно для персонала по техническому обслуживанию для оценки неисправности.

Принцип работы

• Во время нормальной работы плавкий элемент предохранителя находится в проводящем состоянии, и ток протекает через плавкий элемент нормально, обеспечивая нормальную работу цепи.

• Когда в цепи возникают неисправности, такие как перегрузка или короткое замыкание, в результате чего ток превышает номинальный ток плавкого элемента, плавкий элемент нагревается до тех пор, пока не расплавится. После расплавления плавкого элемента трубка предохранителя теряет свою опору и автоматически падает под действием силы тяжести, отключая цепь, тем самым защищая линию и оборудование от повреждения перегрузки и тока короткого замыкания.

Сценарии применения

• Он в основном применяется для защиты от перегрузки и короткого замыкания наружных воздушных линий электропередачи напряжением 10 кВ и ниже, а также электрооборудования, такого как силовые трансформаторы. Например, в воздушных линиях сельских электросетей и городских распределительных сетях предохранитель типа RW11 - 12 широко используется для защиты ответвлений и распределительных трансформаторов. При возникновении неисправности в ответвлении или распределительном трансформаторе предохранитель может быстро отключать неисправную цепь, предотвращать расширение неисправности и обеспечивать безопасную и стабильную работу энергосистемы.
