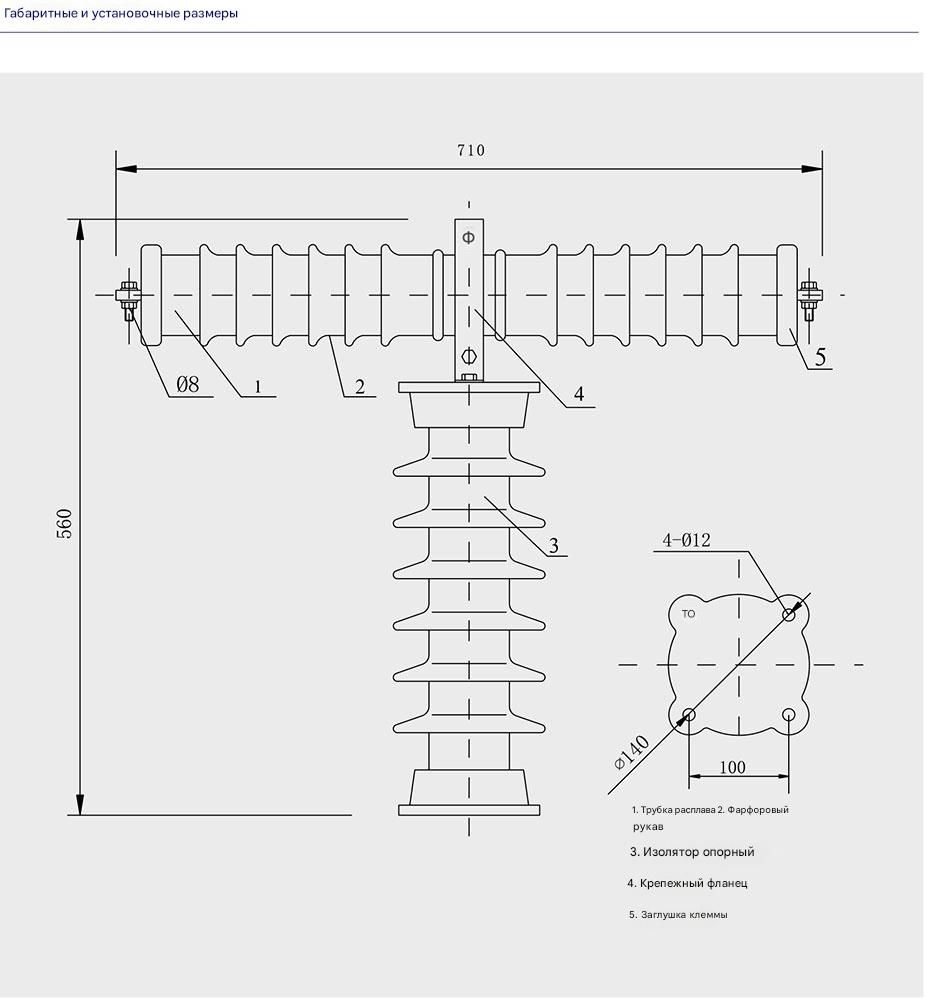

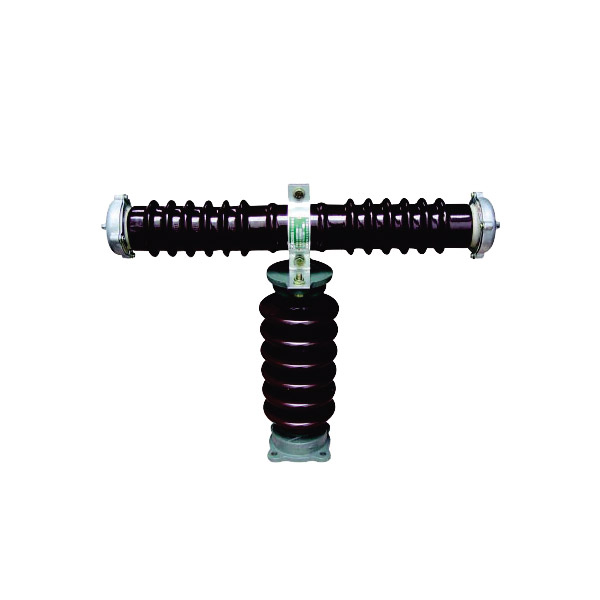

Предохранитель состоит из таких компонентов, как плавильная трубка, фарфоровая втулка, крепежный фланец, стержневой изолятор и клеммные колпачки. Клеммные колпачки на обоих концах и плавильная трубка фиксируются внутри фарфоровой втулки методом прессовой посадки. Затем фарфоровая втулка крепится к стержневому изолятору с помощью крепежного фланца. Описание конструкции и внешние размеры показаны на схеме слева.
В плавильной трубке в качестве дугогасящей среды используется сырье с высоким содержанием диоксида кремния, а в качестве плавких элементов — металлические проволоки малого диаметра. При прохождении тока перегрузки или тока короткого замыкания через плавильную трубку плавкие элементы мгновенно расплавляются. Дуга возникает в нескольких параллельных узких щелях, а металлический пар в дуге проникает в кварцевый песок, подвергаясь интенсивной ионизации, что быстро гасит дугу. Поэтому данный тип предохранителя обладает отличными эксплуатационными характеристиками и большой отключающей способностью.
Высоковольтные предохранители подходят для защиты линий электропередачи и силовых трансформаторов от короткого замыкания и перегрузки. Они представляют собой простое электрическое устройство для защиты силового оборудования от повреждений.

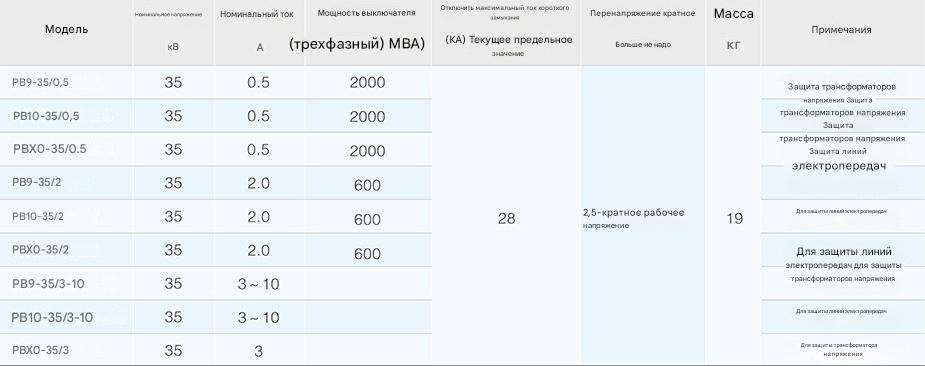

Высоковольтные предохранители подходят для использования на высоте ниже 1000 м.
Их можно использовать в среде, где температура не выше +40 °C и не ниже -40 °C.
Они не подходят для мест с риском возгорания или взрыва, зон с сильной вибрацией, ударами и сильно загрязненными зонами.
Предохранитель допускает горизонтальную или вертикальную установку.
Если данные плавильной трубки не соответствуют рабочему напряжению и номинальному току линии, ее нельзя подключать к линии для использования.
После того, как плавильная трубка будет расплавлена, пользователи могут самостоятельно разобрать клеммные колпачки и заменить плавильную трубку на ту же самую с такими же техническими характеристиками и требованиями к производительности.
