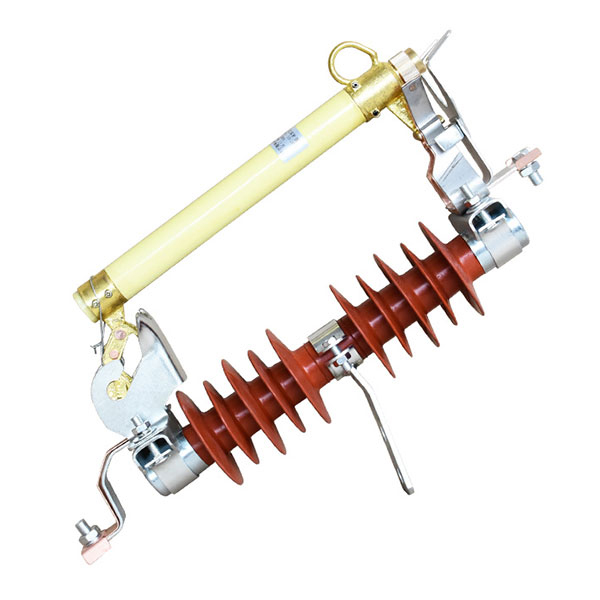

Предохранитель отключения — это обычно используемый выключатель защиты от короткого замыкания для ответвлений распределительных линий 10 кВ и распределительных трансформаторов. Он отличается экономичностью, удобством эксплуатации и высокой степенью адаптации к наружным условиям. Он широко применяется на распределительных линиях 10 кВ и первичной стороне распределительных трансформаторов для целей защиты и для включения и выключения оборудования.
(На самом деле его можно использовать в системе 11 кВ. В энергосистеме такая разница в уровнях напряжения допускается.)
Установленный на ответвлениях распределительных линий 10 кВ, он может сократить диапазон отключения электроэнергии. Поскольку он имеет четкую точку отключения высоковольтного предохранителя, он функционирует как разъединитель, создавая безопасную рабочую среду для обслуживания линий и оборудования и повышая чувство безопасности для обслуживающего персонала. При установке на распределительном трансформаторе он может служить основной защитой для распределительного трансформатора. Поэтому он получил широкую популярность в распределительных линиях 10 кВ и распределительных трансформаторах.
(1) При установке предохранительный элемент должен быть затянут (так, чтобы предохранительный элемент подвергался тянущему усилию примерно 24,5 Н), в противном случае это может привести к перегреву контактов.
(2) Предохранитель должен быть прочно и надежно установлен на траверсе (конструкции), без тряски или шатания.
(3) Трубка предохранителя должна иметь угол наклона 25°±2° вниз, чтобы трубка предохранителя могла быстро упасть под собственным весом, когда плавкий элемент предохранителя расплавится.
(4) Предохранитель должен быть установлен на траверсе (конструкции) с вертикальным расстоянием от земли не менее 4 м. Если он установлен над распределительным трансформатором, он должен выдерживать горизонтальное расстояние более 0,5 м от внешней границы контура распределительного трансформатора, чтобы предотвратить другие несчастные случаи в случае падения трубки предохранителя.
(5) Длина трубки предохранителя должна быть отрегулирована умеренно. Требуется, чтобы после закрытия язычок утиного клюва мог удерживать более двух третей длины контакта, чтобы избежать неправильного срабатывания или самопроизвольного падения во время работы. Трубка предохранителя также не должна быть зажата утиным клювом, чтобы предотвратить несвоевременное падение трубки предохранителя после расплавления элемента предохранителя.
(6) Используемый предохранитель должен быть стандартным изделием от обычного производителя и иметь определенную механическую прочность. Как правило, требуется, чтобы предохранитель мог выдерживать тяговое усилие не менее 147 Н.
(7) Предохранитель отключения 10 кВ установлен снаружи, а межфазное расстояние должно быть больше 70 см.
В обычных условиях не допускается эксплуатация выпадающего предохранителя под нагрузкой, а допускается только эксплуатация оборудования (линий) без нагрузки. Однако для ответвлений распределительных линий 10 кВ в сельских электросетях и распределительных трансформаторов с номинальной мощностью менее 200 кВА допускается эксплуатация под нагрузкой в соответствии со следующими требованиями:
(1) Операция должна выполняться двумя людьми (один для наблюдения и один для эксплуатации). Однако они должны носить изолирующие перчатки, прошедшие испытание, изолирующие ботинки и защитные очки, а также использовать квалифицированный изолирующий стержень, соответствующий уровню напряжения для эксплуатации. Эксплуатация запрещена во время грозы или сильного дождя.
(2) При размыкании выключателя обычно указывается, что сначала необходимо разомкнуть среднюю фазу, затем фазу подветренной стороны и, наконец, фазу наветренной стороны. Это связано с тем, что когда распределительный трансформатор переходит с трехфазного режима работы на двухфазный, дуговая искра, образующаяся при размыкании средней фазы, относительно мала и не вызовет короткого замыкания между фазами. Во-вторых, размыкается фаза подветренной стороны. Поскольку средняя фаза была разомкнута, расстояние между фазой подветренной стороны и фазой наветренной стороны удваивается. Даже если возникает перенапряжение, вероятность короткого замыкания между фазами очень мала. При окончательном размыкании фазы наветренной стороны есть только емкостный ток на землю, а генерируемая искра уже очень мала.
(3) При закрытии переключателя последовательность операций противоположна той, что была при открытии переключателя. Сначала закрывается фаза наветренной стороны, затем фаза подветренной стороны и, наконец, средняя фаза.
(4) Эксплуатация трубки предохранителя — частая задача. Если не заметить, это приведет к обгоранию контактов, что приведет к плохому контакту, перегреву контактов, отжигу пружины и дальнейшему ухудшению контакта, образуя порочный круг. Поэтому при открытии и закрытии трубки предохранителя следует прилагать соответствующее усилие. После закрытия тщательно проверьте, что язычок утиного клюва может надежно удерживать более двух третей длины язычка. Вы можете использовать стержень открытия переключателя, чтобы зацепить верхний утиный клюв и нажать на него несколько раз, а затем осторожно попытаться потянуть его, чтобы проверить, правильно ли он закрыт. Если переключатель не достигает положения или не закрыт надежно во время закрытия, а давление статического контакта на предохранитель недостаточно, это, скорее всего, приведет к обгоранию контакта или перегоранию предохранителябыть падать самостоятельно.
