Вот введение в продукт для высоковольтного предохранителя Drop-Out RW5:

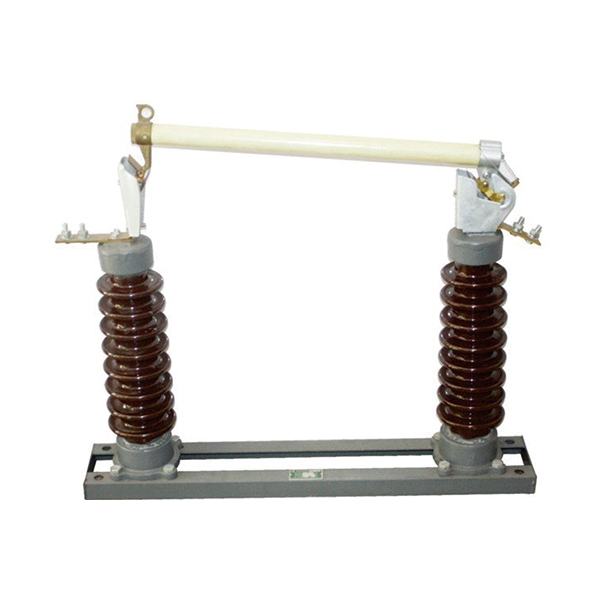

Выпадающий высоковольтный предохранитель RW5 — это высоковольтное защитное устройство наружного применения, предназначенное для использования в энергосистемах переменного тока частотой 50 Гц с номинальным напряжением 35 кВ. Он в основном используется для защиты линий электропередачи и силовых трансформаторов от короткого замыкания и перегрузки. В определенных условиях его также можно использовать для отключения ненагруженных воздушных линий, ненагруженных трансформаторов и малых токов нагрузки6.
Предохранитель состоит из двух основных частей: изолирующего кронштейна и трубки предохранителя. Статические контакты установлены на обоих концах изолирующего кронштейна, а подвижные контакты установлены на обоих концах трубки предохранителя.
Трубка предохранителя состоит из внутренней дугогасительной трубки и внешней трубки из фенольной бумаги или эпоксидной стеклоткани.
Предохранитель вытяжного типа оснащен эластичным вспомогательным контактом и дугогасительной крышкой для переключения тока нагрузки.
Во время нормальной работы предохранительная трубка натягивается предохранителем, образуя закрытое положение.
При возникновении неисправности системы предохранитель быстро перегорает под действием тока короткого замыкания, и образуется дуга. Дугогасительная трубка нагревается дугой, разлагая большое количество газа. Это создает высокое давление внутри трубки, что приводит к вертикальному продуванию вдоль трубки, которая быстро удлиняется и гасит дугу.
После перегорания предохранителя нижний подвижный контакт теряет свое натяжение, поворачивается вниз и блокирует механизм, освобождая предохранительную трубку. Затем предохранительная трубка падает, образуя отчетливую точку разъединения.

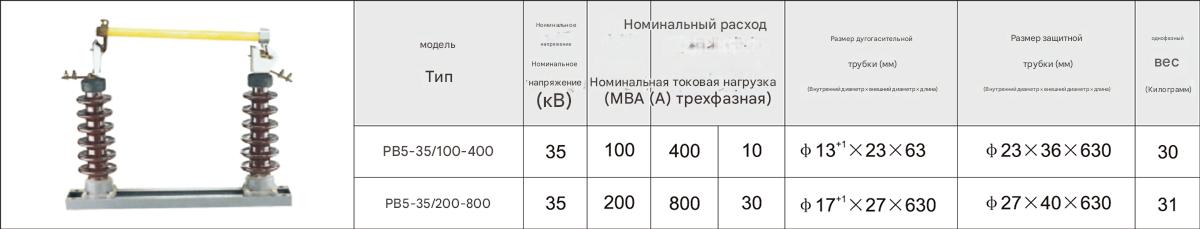

Номинальное напряжение: 35 кВ
Максимальное рабочее напряжение: 40,5 кВ
Номинальный ток: 100A или 200A
Ток отключения: 5 кА (для типа 100 А) или 8 кА (для типа 200 А)
Мощность - частота сухая - выдерживаемое напряжение: 95 кВ
Мощность - частота влажная - выдерживаемое напряжение: 86 кВ
Импульсное напряжение: 185 кВ
Длина пути утечки: 746 мм
Вес: 20 кг (для типа 100 А) или 21 кг (для типа 200 А)
Температура окружающей среды: Не выше + 40℃ и не ниже - 40℃.
Высота: обычный тип не более 1000 м, а тип с большой высотой может быть до 4000 м.
Скорость ветра: Не более 35 м/с.
Сейсмическая интенсивность: Не более 8 градусов.
Неприменимые места: Не подходит для использования в местах с опасностью возгорания или взрыва, местах с сильной вибрацией или ударами, а также в зонах с токопроводящими, химическими газами и серьезным загрязнением или солевым туманом.
Имеет изолирующий фарфоровый рукав или силиконово-резиновый композитный рукав с большим расстоянием утечки, что обеспечивает высокую устойчивость к загрязнению и адаптивность к окружающей среде.
Предохранительная трубка легко заменяется, что удобно для обслуживания и ремонта.
Имеет хорошие характеристики быстрого срабатывания и большую отключающую способность, что позволяет быстро отключить ток короткого замыкания и защитить безопасность энергосистемы.
Подходит для эксплуатации в высокогорных районах и имеет широкий спектр применения.
Имеет четкую точку отключения, которая выполняет функцию изолирующего выключателя и обеспечивает безопасную рабочую среду для обслуживания линии и оборудования.
Он отличается простой конструкцией, низкой стоимостью, удобством эксплуатации и простотой обслуживания.
