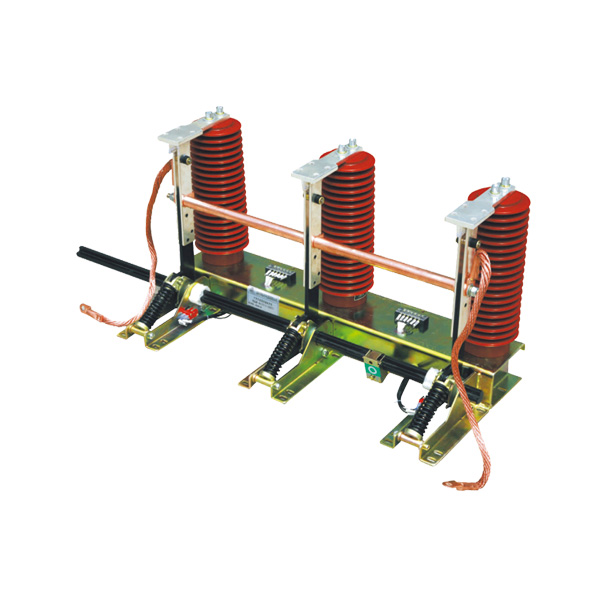

Заземляющий разъединитель высокого напряжения JN22B - 40.5 для внутренней установки (далее именуемый заземляющим разъединителем) - это продукт, разработанный нашей компанией. Его характеристики соответствуют национальному стандарту GB1985 - 2004 «Высоковольтные разъединители и заземляющие разъединители переменного тока». Он подходит для трехфазных энергосистем с номинальным напряжением 40,5 кВ и частотой переменного тока 50 Гц. Он может использоваться совместно с высоковольтным распределительным устройством KYN61 - 40.5 и другими моделями высоковольтных распределительных устройств, выступая в качестве защиты заземления при обслуживании высоковольтного электрооборудования.
Внутренний высоковольтный заземляющий выключатель JYN22B - 40,5/31,5 является усовершенствованием, основанным на вышеупомянутом заземляющем выключателе. Он отличается простой и компактной конструкцией, стабильной производительностью и удобен для работы на малых углах. Подобно внутреннему высоковольтному заземляющему выключателю JN15 - 12, он может использовать соединительные и передающие части внутреннего высоковольтного заземляющего выключателя JN15 - 12.
Нормальные условия эксплуатации внутреннего заземляющего выключателя высокого напряжения JN22B - 40.5:
◇ Высота не превышает 1000 м;
◇ Температура окружающего воздуха: верхний предел составляет +40℃, а нижний предел составляет -25℃;
◇ Сейсмическая интенсивность не превышает 8 градусов;
◇ Его следует устанавливать в местах, где нет риска возгорания, взрыва, сильной запыленности, химической коррозии и сильной вибрации.

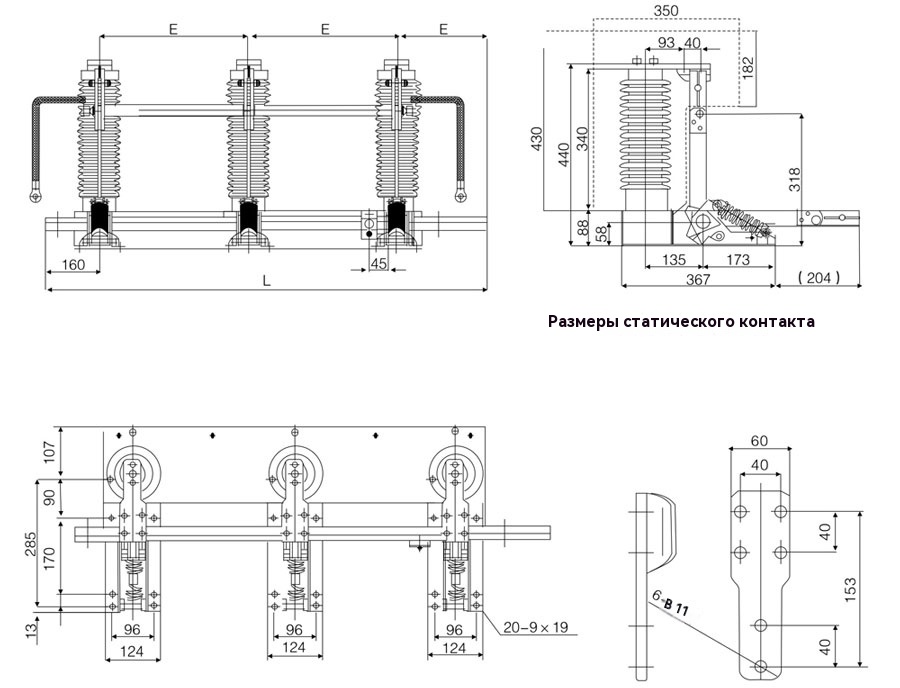

Внешний вид и установочные размеры внутреннего высоковольтного заземляющего выключателя JN22B - 40.5:

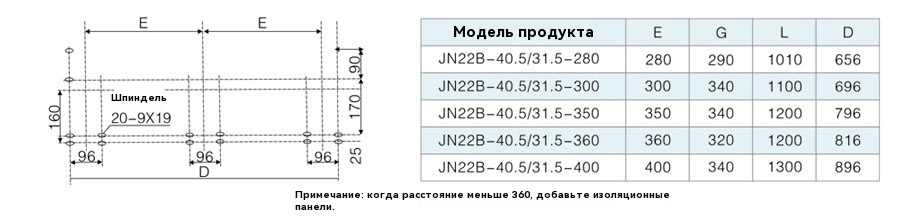

Схема монтажных отверстий для внутреннего высоковольтного заземлителя JN22B-40.5:
| Номер модели продукта | E | G | L | D |
|---|
| JN22B-40.5/31.5-280 | 280 | 290 | 1010 | 656 |
| JN22B-40.5/31.5-300 | 300 | 340 | 1100 | 696 |
| JN22B-40.5/31.5-350 | 350 | 340 | 1200 | 796 |
| JN22B-40.5/31.5-360 | 360 | 320 | 1200 | 816 |
Примечание: Если фазовое расстояние меньше 360
