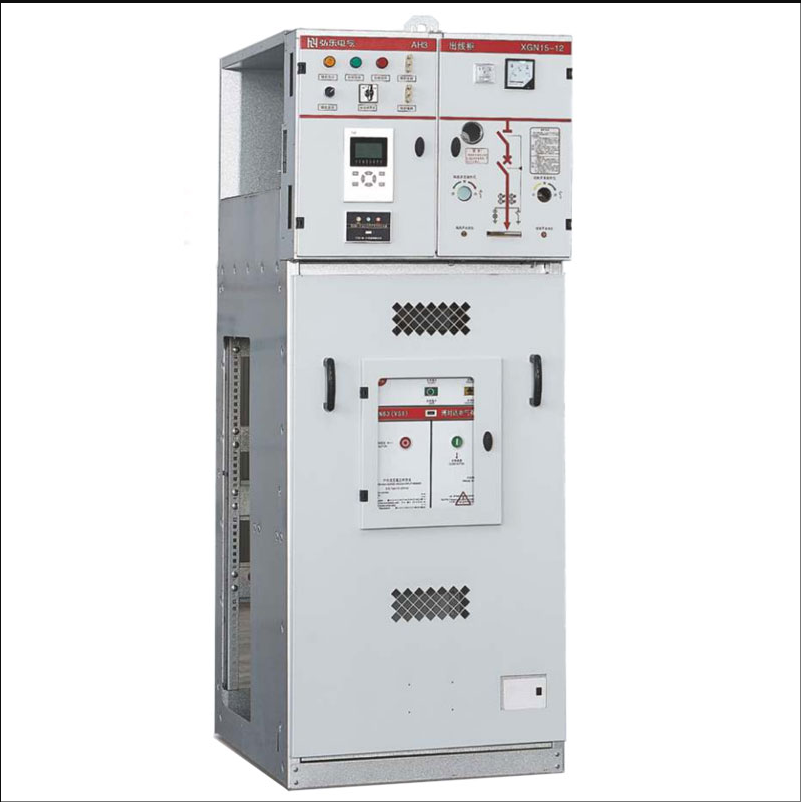

Высоковольтное распределительное устройство переменного тока HXGN15-12L с металлическим корпусом

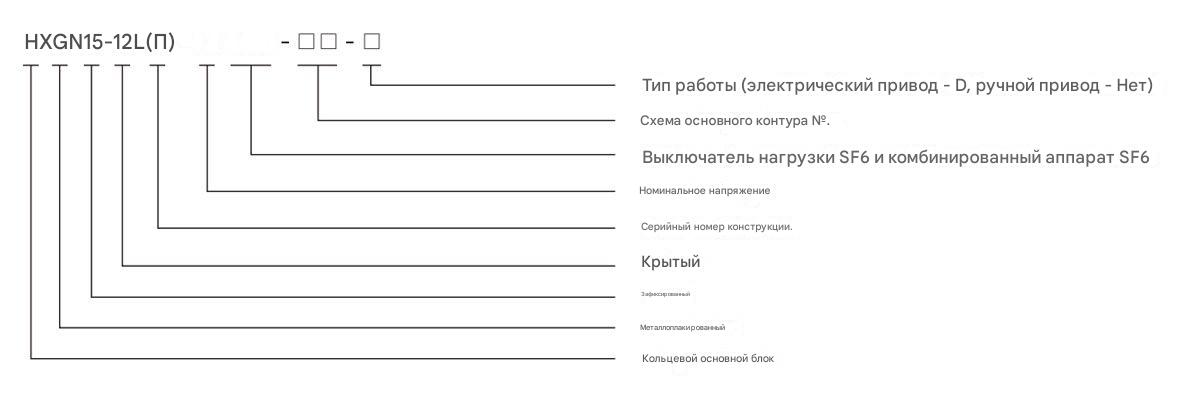

ОБЗОР ПРОДУКТА
ОБЗОР
XGN15-12L — это высоковольтное распределительное устройство переменного тока в металлическом корпусе, предназначенное для применения в сельской местности и городах. Это передовое устройство, включающее международные технологии, использует выключатели SF6 SFL-12 или FLN36-12D, производимые ABB или нашей компанией, и может быть дополнительно оснащено выключателями SF6 HAD/US или вакуумными выключателями VD4-S. Тип работы может быть ручным или моторизованным в зависимости от требований заказчика.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура окружающей среды: от -25°C до +40°C
Высота: до 1000 м
Относительная влажность: среднесуточная 95%, среднемесячная 90%
Требования к окружающей среде: никаких легковоспламеняющихся, взрывоопасных или едких материалов, а также сильных вибраций.
ХАРАКТЕРИСТИКИ ПРОДУКТА
Структура панели: Панель изготовлена из 2-миллиметровой стали с алюминиево-цинковым покрытием, что обеспечивает прочный, компактный и эстетически привлекательный дизайн.
Отсек сборных шин: расположен сверху и соединен с соседними панелями.
Выключатель нагрузки: герметичный блок с элегазовым уплотнением для эффективного переключения.
Кабельный отсек: имеет достаточно места (75%) для кабельных соединений, предохранителей, заземляющих выключателей и установок PT.
Отсек механизма: содержит рабочий механизм, блокировки, индикаторы положения, вспомогательные контакты и индикаторы питания.
Камера низкого напряжения: расположена сверху, предназначена для приборов, реле и двигателей.
Отсек выключателя: вмещает выключатели SF6 или вакуумные выключатели под выключателем нагрузки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Элемент | Единица | Параметр |
|---|---|---|
| Номинальное напряжение | кВ | 10 |
| Наивысшее рабочее напряжение | кВ | 12 |
| Номинальная частота | Гц | 50/60 |
| Номинальный ток главной шины | A | 630 |
| Номинальный кратковременно выдерживаемый ток | кА/с | 20/3 |
| Номинальный пиковый выдерживаемый ток | кА | 50 |
| Оцененный короткий цирcuit Включающий ток | кА | 50 |
| Отключающая способность выключателя нагрузки | Времена | 100 |
| Ток отключения предохранителя | кА | 31,5-50 |
| Механический ресурс | Времена | 2000 |
| Номинальный ток передачи | A | 1700 |
| 1-минутная выдержка частоты сети | кВ | 42/48 (фаза-фаза/земля) |
| Выдерживаемое напряжение грозового импульса | кВ | 75/85 (фаза-фаза/земля) |
| Выдерживаемая частота вторичного контура питания | кВ | 2 |
| Степень защиты | IP3X |
РАЗМЕРЫ
Ширина панели автоматического выключателя: 750 мм
Другие ширины панели: 375/500 мм
Высота: 1600/1850мм
Глубина: 980 мм
Высота корпуса LV: 450 мм
