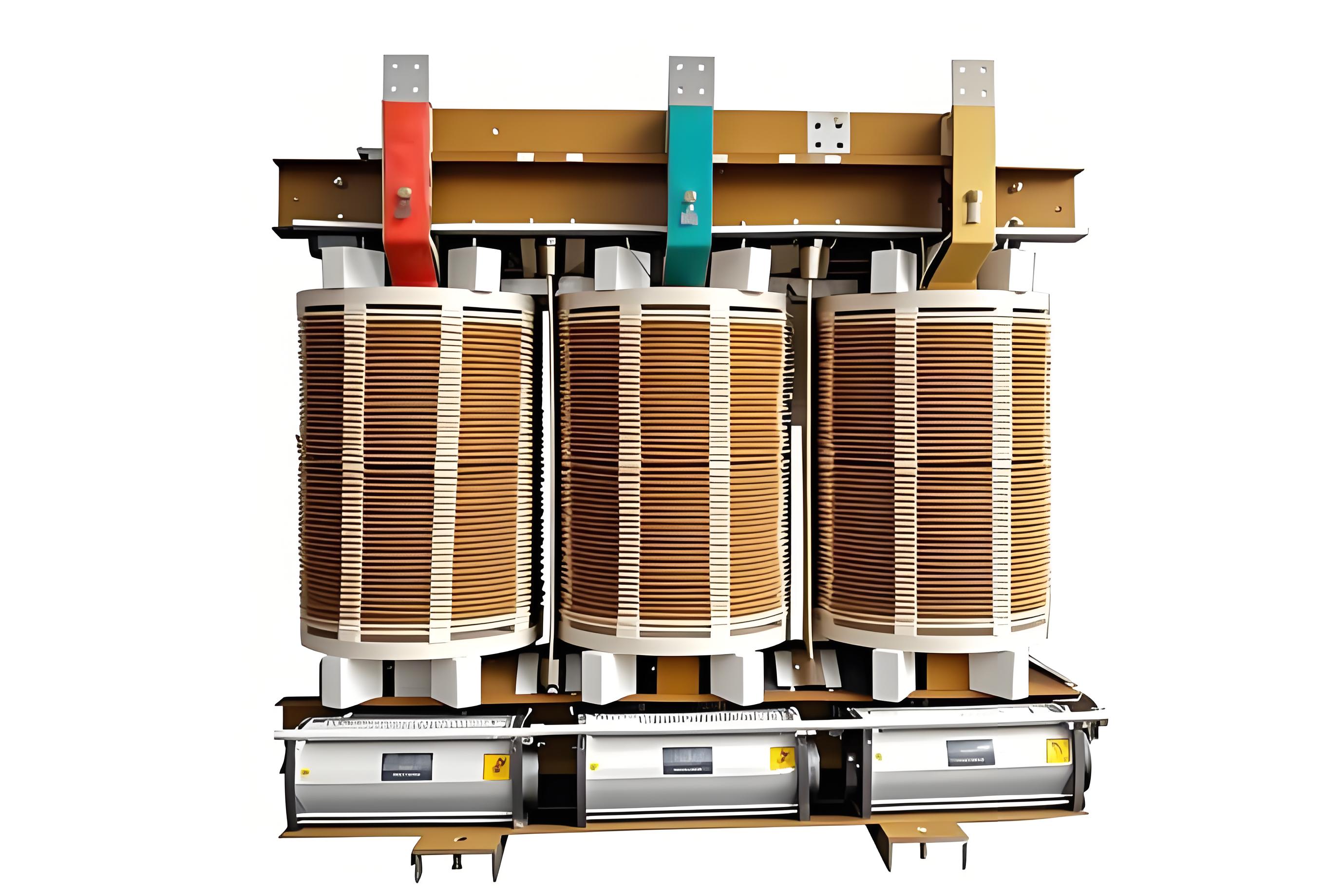

SG (B) 10 series Негерметичный сухой силовой трансформатор
Негерметичный сухой силовой трансформатор серии SG (B) 10 разработан для превосходной производительности в различных промышленных и коммерческих приложениях. В отличие от традиционных инкапсулированных конструкций, этот трансформатор использует негерметичную структуру катушки, что улучшает рассеивание тепла и повышает общую эффективность системы. Он идеально подходит для сред, требующих надежных, безопасных и не требующих особого обслуживания решений по электропитанию.
Основные характеристики:
• Негерметичная конструкция: негерметичная конструкция обеспечивает лучшее рассеивание тепла, обеспечивая эффективное охлаждение и более длительный срок службы.
• Высокая надежность: создан для обеспечения непрерывной, стабильной работы даже в сложных условиях эксплуатации.
• Энергоэффективность: оптимизированная конструкция для низкого потребления энергии и снижения эксплуатационных расходов.
• Долговечность: изготовлен из высококачественных материалов, что обеспечивает длительную работу при минимальном обслуживании. Идеально подходит для городских, промышленных и коммерческих условий, серия SG (B) 10 предлагает эффективное и надежное решение по электропитанию, обеспечивающее стабильную работу и безопасность.
Технические параметры для серии SG(B)10 негерметизированного класса H сухого типа
| Product Model No. | Connection Group Symbol | Loss W | Impedance Voltage（%） | No-load Current（%） | Overall Dimension (without enclosure) mm | Weight（Kg） | |||||||
| No-load Loss R | 145℃ Load Loss R（W） | L | W | H | L1 | L2 | d | f | |||||
| SG10-30/10 | Y,yn0 D,yn11 | 190 | 760 | 4 | 2 | 900 | 1180 | 880 | 265 | 220 | 550 | 550 | 420 |
| SG10-50/10 | 270 | 1070 | 2 | 940 | 1180 | 985 | 295 | 220 | 550 | 550 | 450 | ||
| SG10-80/10 | 370 | 1480 | 1.5 | 985 | 1180 | 1055 | 295 | 226 | 550 | 660 | 740 | ||
| SG10-100/10 | 400 | 1690 | 1.5 | 1010 | 1180 | 1135 | 295 | 226 | 660 | 660 | 770 | ||
| SG10-125/10 | 470 | 1980 | 1.3 | 1060 | 1180 | 1175 | 306 | 228 | 660 | 820 | 1005 | ||
| SG10-160/10 | 540 | 2280 | 1.3 | 1120 | 1180 | 1230 | 312 | 228 | 660 | 820 | 1015 | ||
| SG10-200/10 | 620 | 2710 | 1.1 | 1180 | 1230 | 1275 | 312 | 238 | 660 | 820 | 1035 | ||
| SG10-250/10 | 720 | 2960 | 1.1 | 1290 | 1230 | 1330 | 315 | 238 | 660 | 820 | 1155 | ||
| SG10-315/10 | 880 | 3730 | 1 | 1320 | 1340 | 1355 | 315 | 240 | 820 | 1070 | 1365 | ||
| SGB10-400/10 | 980 | 4280 | 1 | 1350 | 1340 | 1435 | 315 | 240 | 820 | 1070 | 1585 | ||
| SGB10-500/10 | 1160 | 5230 | 1 | 1395 | 1340 | 1495 | 325 | 258 | 820 | 1070 | 1795 | ||
| SGB10-630/10 | 1345 | 6290 | 0.85 | 1450 | 1340 | 1550 | 325 | 268 | 820 | 1070 | 2265 | ||
| SGB10-630/10 | 1300 | 6400 | 0.85 | 1545 | 1340 | 1445 | 325 | 268 | 820 | 1070 | 1930 | ||
| SGB10-800/10 | 1520 | 7460 | 0.85 | 1590 | 1340 | 1490 | 330 | 273 | 820 | 1070 | 2450 | ||
| SGB10-1000/10 | 1770 | 8760 | 0.85 | 1680 | 1340 | 1555 | 330 | 276 | 820 | 1070 | 2640 | ||
| SGB10-1250/10 | 2090 | 10300 | 0.85 | 1710 | 1470 | 1635 | 335 | 286 | 820 | 1070 | 3170 | ||
| SGB10-1600/10 | 2450 | 12500 | 6 | 0.85 | 1800 | 1470 | 1770 | 350 | 330 | 1070 | 1070 | 3985 | |
| SGB10-2000/10 | 3050 | 15500 | 0.7 | 1850 | 1470 | 1890 | 350 | 346 | 1070 | 1070 | 4850 | ||
| SGB10-2500/10 | 3600 | 18400 | 0.7 | 1900 | 1470 | 2030 | 365 | 356 | 1070 | 1070 | 5620 | ||
Примечания: Размеры и вес будут изменены в соответствии с требованиями. Эти два данных в таблице будут соответствовать заводским документам.
01 Изоляция класса H
В силовом трансформаторе серии SG10 используются высококачественные материалы и передовые технологии для достижения изоляции класса H, что обеспечивает надежную работу при температуре окружающей среды до 180 °C. Основные компоненты трансформатора могут выдерживать температуру до 220 °C.
02 Безопасность
В силовом трансформаторе серии SG10 используются изоляционные материалы, которые являются как огнестойкими, так и влагостойкими, при этом горючие материалы составляют всего 10% от тех, которые встречаются в трансформаторах на основе эпоксидной смолы. Даже при длительном горении при температуре 800 °C он не выделяет токсичных паров. Серии SG10 и SG11 в основном используются в приложениях с высокими требованиями к безопасности, а также во влажных или плохо проветриваемых средах, таких как электростанции, железные дороги, судостроение, химическая промышленность и металлургия.
03 Надежность
Силовой трансформатор серии SG10 отличается специализированной конструкцией катушки и передовой технологией для достижения влагостойкости, защиты от плесени и огнестойкости. Он разработан для выдерживания высоких температурных ударов без частичного разряда, что обеспечивает надежную и стабильную работу в сложных условиях.
04 Высокая перегрузочная способность
Силовой трансформатор серии SG10 может выдерживать до 120% своей номинальной мощности и способен работать непрерывно при защите IP23 без необходимости принудительного воздушного охлаждения, что обеспечивает надежную работу даже в сложных условиях.
