Высоковольтный измерительный ящик мощности, известный как комбинированный трансформатор, если не оборудован счетчиками электроэнергии, представляет собой наружное устройство переменного тока, погруженное в масло (также подходит для использования в помещении). Он служит в качестве измерительного оборудования для прямого измерения активной и реактивной электроэнергии в цепях высокого напряжения. Применимый к трехфазным системам переменного тока с номинальной частотой 50 или 60 Гц, он без проблем функционирует в сетях 35 кВ, 10 кВ, 6 кВ и 3 кВ.

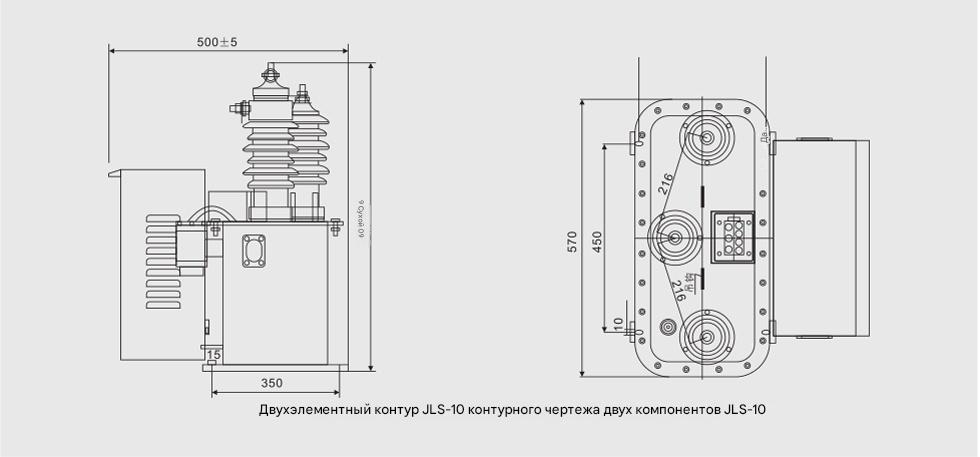

Этот измерительный щиток обладает рядом преимуществ, включая высокую точность, легкую конструкцию, простоту установки и противоугонные функции, что делает его предпочтительным выбором среди отделов электроснабжения. Трехфазный трехпроводной измерительный щиток состоит из двух однофазных трансформаторов напряжения и тока, в то время как трехфазный четырехпроводной измерительный щиток состоит из трех однофазных трансформаторов напряжения и тока. Эти компоненты интегрированы в щиток, а первичные и вторичные выходы установлены на панели с помощью фарфоровых втулок. Счетчики электроэнергии установлены на внешней поверхности, готовые к точному учету электроэнергии.
