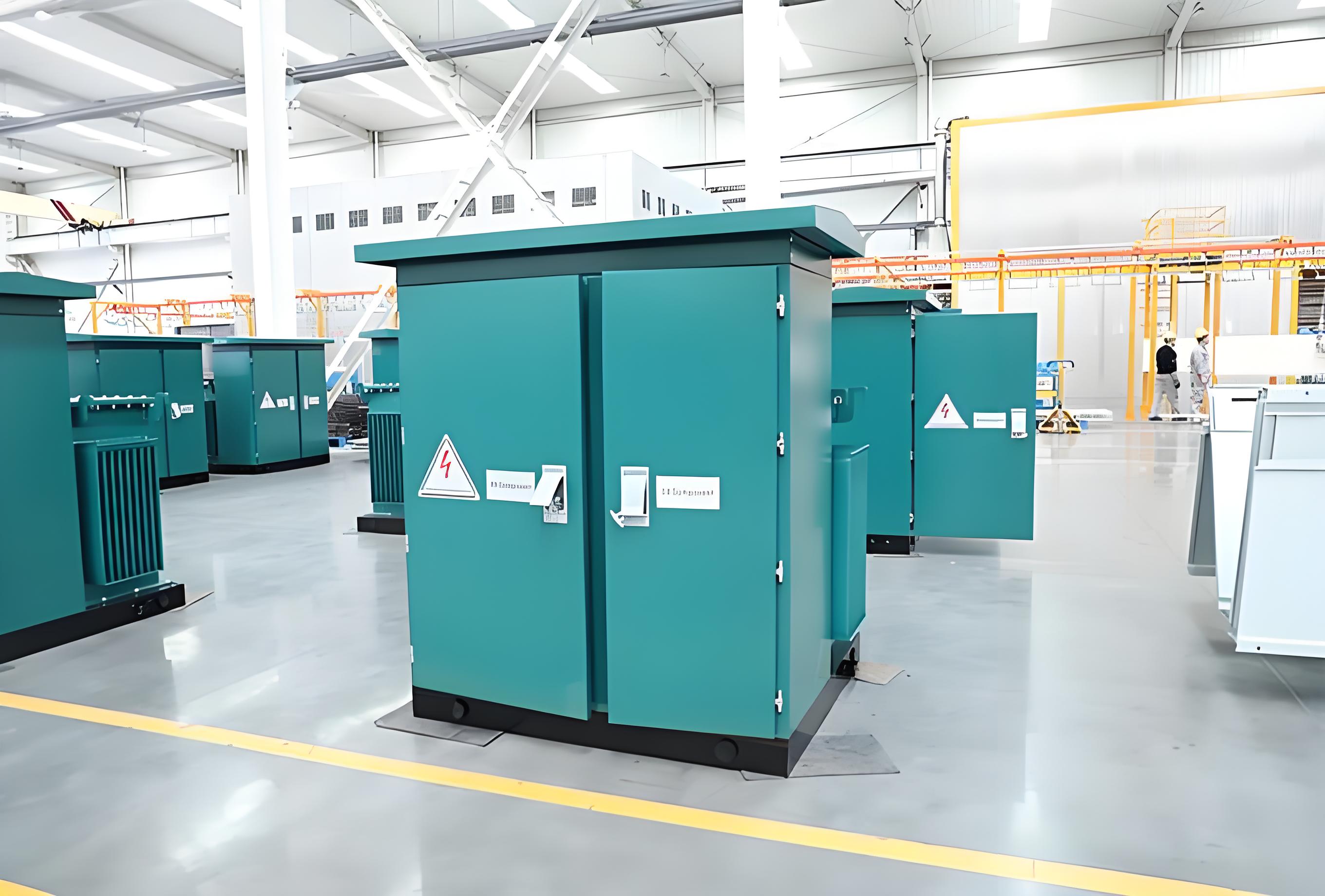

Интегрированная трансформаторная подстанция ZGS11-H(Z) для надежного электроснабжения
Комбинированный трансформатор ZGS (трансформатор с монтажом на подложке) более компактен, что делает его идеальным для использования в небольших помещениях. Он имеет сторону высокого давления со вставным предохранителем и предлагает несколько конфигураций линий низкого давления в зависимости от требований заказчика. Такая конструкция обеспечивает более экономичное решение по сравнению с трансформаторами коробочного типа. Мы предлагаем индивидуальные конструкции, соответствующие конкретным условиям на месте заказчика. Основным рынком для этого трансформатора является Юго-Восточная Азия.
Технические параметры:
| ZGS11-H(Z) Combined Transformer | |||||||||||||
| Loss(W) | Weight (kg) | (mm) | |||||||||||
| Rated Voltage | Capacity Group(KV) | Connection | (75) | No-load current | Impedance | (L) | (W) | (H) | |||||
| (kVA) | HV | LV | Yyn0 Dyn11 | No-load | Load | % | % | Machine | Oil | Gross | Dimension | ||
| 200 | 10 | 0.4 | 335 | 2600 | 0.6 | 4 | 601 | 733 | 1894 | 1865 | 1240 | 1735 | |
| 250 | 390 | 3050 | 0.5 | 716 | 749 | 2060 | 1865 | 1280 | 1735 | ||||
| 315 | 465 | 3650 | 0.45 | 835 | 733 | 2148 | 1865 | 1730 | 1735 | ||||
| 400 | 560 | 4300 | 0.4 | 1006 | 729 | 2375 | 1S65 | 1440 | 1805 | ||||
| 500 | or670 | 5100 | 0.4 | 1156 | 747 | 2603 | 1865 | 1450 | 1805 | ||||
| 630 | 840 | 6200 | 0.4 | 4.5 | 1295 | 757 | 2826 | 1865 | 1450 | 1805 | |||
| 800 | 980 | 7500 | 0.4 | 1521 | 872 | 3357 | 1450 | 1495 | 1805 | ||||
| 1000 | 1190 | 10300 | 0.3 | 1634 | 970 | 3704 | 1865 | 1510 | 1805 | ||||
1. Малый размер и низкая стоимость
2. Гибкая и компактная комбинация для экономии места
3. Высокая степень автоматизации
4. Короткие сроки поставки
