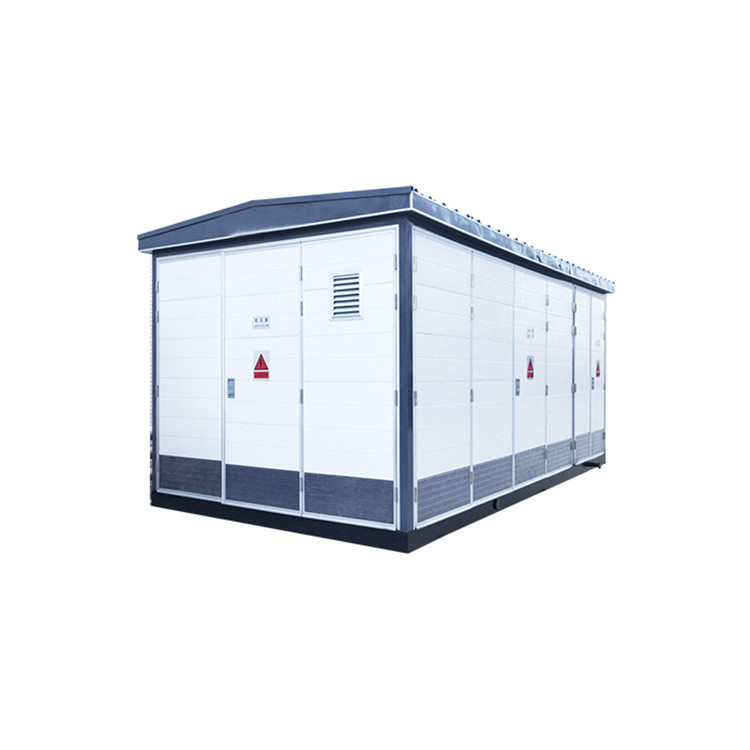

Закрытые подстанции европейского типа славятся своими исключительными характеристиками. Они демонстрируют высокую степень завершенности, компактную и хорошо организованную структуру, которая гарантирует безопасную и надежную работу. Их эстетически приятный внешний вид не только добавляет визуальной привлекательности, но и обеспечивает быструю установку, упрощая процесс строительства. Эти подстанции разработаны для удобной эксплуатации с сильным акцентом на надежность. Несварная сборочная конструкция обеспечивает преимущества с точки зрения простоты сборки, разборки и обслуживания. Интегрирована эффективная система естественной вентиляции, а конструкция корпуса следует модульному подходу, предлагая гибкость для настройки.
Состоящие из высоковольтных распределительных устройств, силовых трансформаторов и низковольтных распределительных устройств, эти подстанции предлагают комплексное решение для распределения электроэнергии. Их высокий уровень интеграции приводит к относительно небольшой занимаемой площади, что снижает требования к земле и инвестиционные затраты. Установка и обслуживание просты, что сводит к минимуму сбои в работе.
Визуально привлекательный дизайн этих подстанций подчеркивает зеленые и экологически чистые концепции. Стальные секции сварены для обеспечения превосходной механической прочности, способной выдерживать различные экологические и эксплуатационные нагрузки.
Благодаря высококачественной обработке поверхности подстанции обладают высокой устойчивостью к атмосферным воздействиям, что обеспечивает их долговечность. Для внешней отделки предлагается широкий выбор материалов и цветов, что позволяет пользователям выбирать отделку, соответствующую окружающей среде или определенным эстетическим требованиям.
Внутренне структура подстанции может быть сконфигурирована в различных формах, таких как формы «глаза» и «штифта», а также «стиль коридора» и «стиль без коридора», оптимизируя использование пространства и эксплуатационную эффективность в соответствии с потребностями проекта.
Изделие имеет каркасную конструкцию, которую можно изготовить путем сварки стальных секций или сборки стальных пластин. Каркас покрыт специальным слоем краски, что повышает его механические свойства, устойчивость к атмосферным воздействиям и коррозионную стойкость. В случае монолитной сборной (ящичной) подстанции, ящик разделен на три независимые камеры: камера высокого напряжения, трансформаторная камера и камера низкого напряжения. Освещение в каждой камере автоматически контролируется, включаясь и выключаясь при открытии и закрытии дверей.
Для предотвращения конденсации, вызванной резкими перепадами температур в высокотемпературных и холодных регионах, в верхней части сборной (ящичной) подстанции устанавливается слой изоляции. При необходимости вокруг ящика можно добавить дополнительные слои изоляции. В помещении трансформатора устанавливаются устройства автоматического контроля температуры.м и низковольтное помещение для поддержания стабильной внутренней температуры.
Высоковольтная камера оснащена высоковольтным кольцевым главным блоком, который имеет полные функции «пяти предупреждений». Высоковольтные выключатели могут быть выбраны из выключателей нагрузки на основе гексафторида серы или вакуумных выключателей. Высоковольтные шкафы обеспечивают несколько функций защиты, включая защиту от короткого замыкания и перегрузки трансформатора, обеспечивая безопасную и надежную работу высокого напряжения.
В трансформаторной камере можно разместить сухие или масляные трансформаторы. Установлена комплексная система вентиляции, а значения контроля температуры можно устанавливать по мере необходимости. Трансформатор оснащен устройством интервала под напряжением для предотвращения случайного входа во время наблюдения.
Низковольтная камера доступна в двух вариантах сборки: с коридором и без коридора. Различные типы шкафов, такие как измерительные шкафы, главные входные шкафы, выходные шкафы, конденсаторные шкафы и контактные шкафы (при установке двух трансформаторов), могут быть установлены, обеспечивая общую функциональность низковольтного распределительного устройства. Как правило, измерительный шкаф и главный выключатель объединены. Верхняя часть шкафа состоит из приборов и измерительных коробок, а средняя и нижняя части состоят из автоматических воздушных выключателей, молниеотводов и трансформаторов. Конденсаторный шкаф может управляться вручную или автоматически для автоматической компенсации, при этом реактивная мощность компенсации конденсаторов обычно составляет 15–30 % от мощности трансформатора.
Влажность: Относительная влажность не должна превышать 90% (при + 25℃), допускается кратковременное воздействие.
Расположение: Устанавливать следует в местах, где нет опасности возгорания, взрыва, химической коррозии и сильной вибрации.
Для особых условий использования клиенты могут договориться с нашей компанией, чтобы определить индивидуальные решения.
