Автоматический реклоузер наружного применения для напряжения от 15 кВ до 38 кВ

Принцип и конструкция реклоузера

Реклоузеры серии ZX специально разработаны для распределительных сетей среднего напряжения, обеспечивая как возможность отключения цепи, так и возможность автоматического повторного включения. В отличие от обычных выключателей, реклоузеры разработаны для эффективной обработки временных неисправностей путем многократного прерывания и восстановления тока. Это помогает поддерживать непрерывность питания в сети и сводит к минимуму ненужные отключения, вызванные временными проблемами, такими как удары молнии или кратковременные линейные контакты.

Реклоузеры ZX, оснащенные усовершенствованными датчиками тока и напряжения, а также интеллектуальным контроллером, обеспечивают комплексную защиту, мониторинг и дистанционное управление. Все устройства спроектированы и испытаны в соответствии с IEC 62271-111 и IEEE C37.60, что гарантирует соответствие мировым стандартам безопасности и производительности.

Конструкция вакуумного прерывателя и переключающего блока

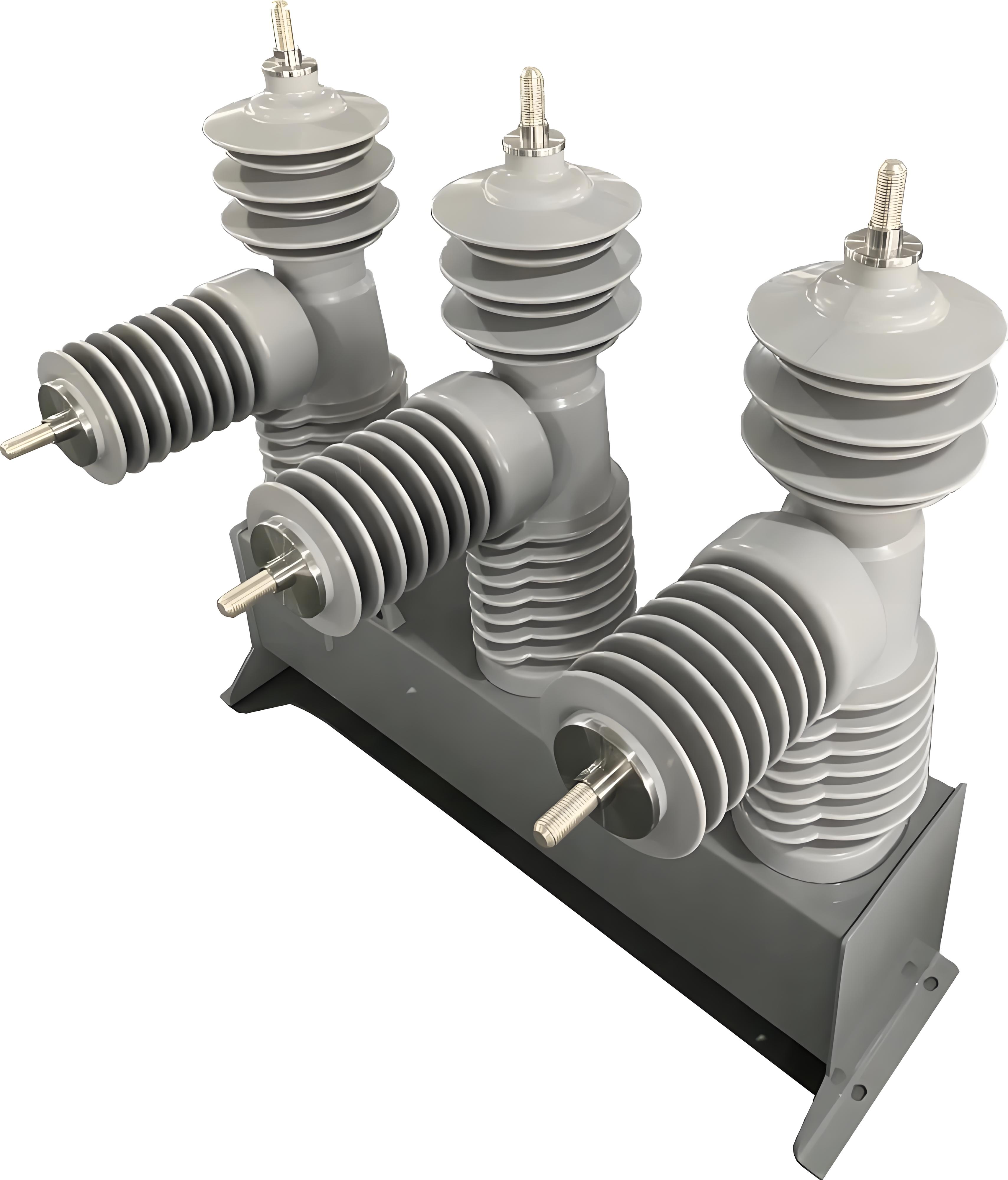

В основе каждого полюса реклоузера лежит вакуумный прерыватель, надежно заключенный в корпус с твердой изоляцией из прочной циклоалифатической эпоксидной смолы. Этот материал обеспечивает отличную устойчивость к УФ-излучению, влаге и загрязнениям, обеспечивая надежную работу в наружных условиях, сохраняя при этом общую конструкцию компактной и не требующей обслуживания.

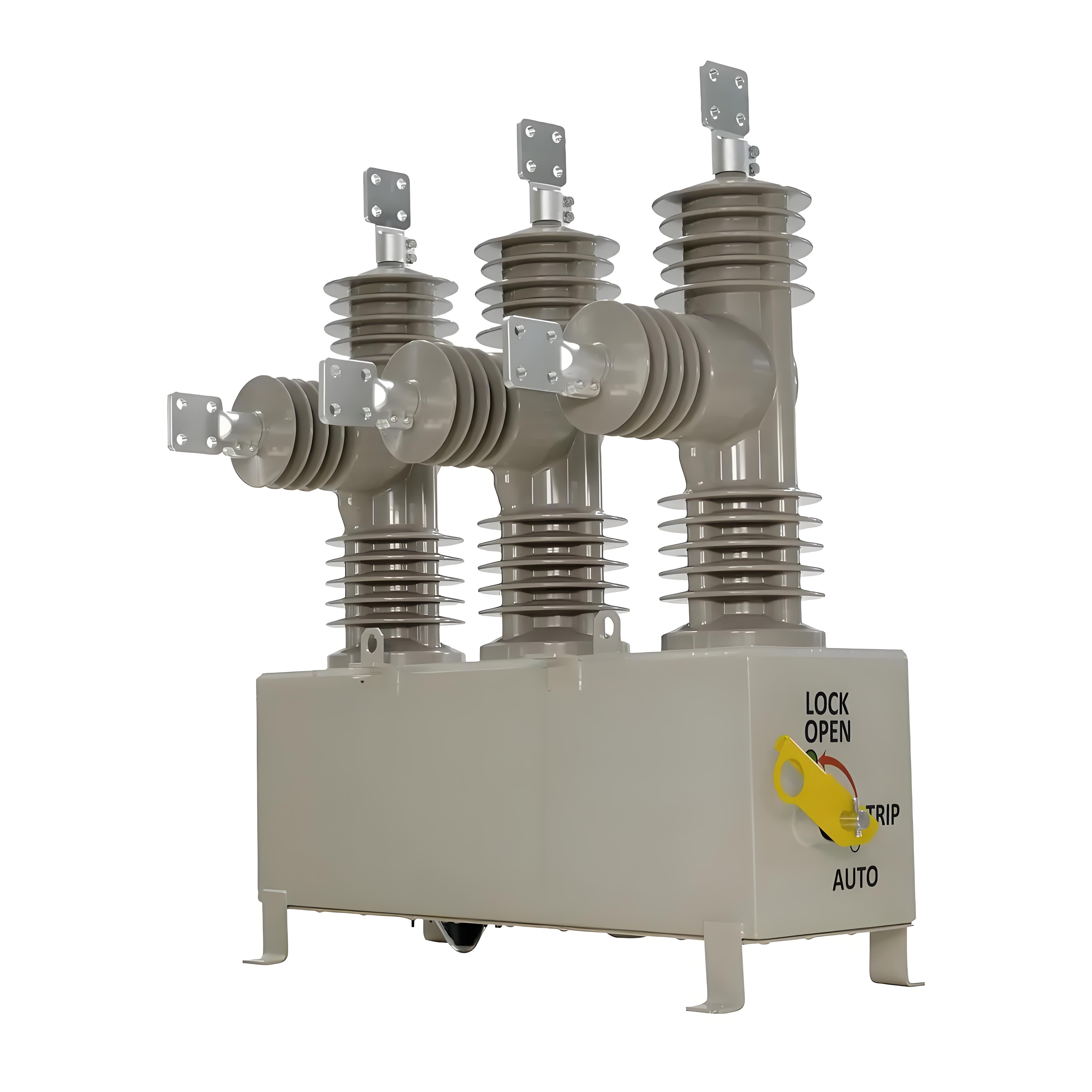

Переключающий блок состоит из трех независимых полюсов, надежного механического рабочего механизма и герметичного корпуса. Расположение полюсов соответствует стандартной последовательности A-B-C или 1-2-3, если смотреть спереди (сторона нижних клемм), что обеспечивает легкую идентификацию и установку фаз.

Интеллектуальный контроллер с реле PNC

Контроллер реклоузера — это система на базе микропроцессора, размещенная в защищенном от атмосферных воздействий шкафу управления. Он объединяет ключевые функции, включая защиту, автоматизацию, измерение, диагностику и регистрацию событий. С помощью удобного интерфейса на основе меню операторы могут включать или отключать отдельные элементы защиты в соответствии с потребностями приложения.

Удаленная связь поддерживается через стандартный порт RS485 с дополнительными опциями, такими как RS232 для гибкой интеграции SCADA или удаленного терминала. Шкаф управления также содержит:

• Вспомогательный источник питания с долговечными батареями для бесперебойной работы

• Электронные платы управления и миниатюрные автоматические выключатели

• Инструменты регистрации данных и регистраторы неисправностей для точной диагностики

Эта интегрированная система повышает надежность сети, поддерживая удаленный мониторинг и быстрое реагирование на неисправности.

Технические характеристики
