Сколько существует типов низковольтных трансформаторов
January 11, 2026
Что такое трансформатор низкого напряжения? Основные принципы
Трансформатор низкого напряжения — это статическое электрооборудование, которое передает энергию между двумя и более цепями посредством электромагнитной индукции. Как и крупныетрансформаторы высокого напряжения и сухие трансформаторы, которые мы производим для подстанций электросети, эти более компактные устройства используют первичную и вторичную обмотки для безопасного преобразования уровня напряжения при сохранении частоты.
Стандартные определения и пределы напряжения
Хотя в наших решениях для распределительных щитов мы чаще работаем с оборудованием на напряжение от 12 до 38 кВ, понятие «низкое напряжение» имеет четкое значение. Согласно стандартамANSIиIEC — международным нормативам, которым мы строго следуем для обеспечения соответствия качеству — трансформатор обычно классифицируют как низковольтный, если номинальное напряжение его первичной и вторичной обмоток не превышает600 В.
Типовые схемы входа/выхода
В большинстве случаев такие трансформаторы выполняют функциюпонижающих устройств: они преобразуют стандартное сетевое напряжение в более безопасный, удобный для использования уровень:
Первичный вход: Как правило, 120 В, 240 В или 480 В (линейное напряжение).
Вторичный выход: Чаще всего 12 В или 24 В (ультранизкое напряжение).
Роль в современных электросистемах
Будь то обеспечение безопасности в жилых помещениях или автоматизация производственных процессов — трансформаторы низкого напряжения являютсяосновой эффективного использования электроэнергии. Они защищают оборудование на последующих этапах от мощных напряжений скачков, позволяя чувствительной электронике — например, панелям управления или светодиодным модулям — работать без риска перегрузки. Так же, как нашикомпактные подстанцииобеспечивают надежность электросети, эти трансформаторы поддерживают стабильность конечных нагрузок.
Основные классификации: технологическое исполнение и конструкция сердечника
При классификации типов трансформаторов низкого напряжения основное различие заключается в внутренней технологии. Как правило, есть два варианта: традиционная магнитная конструкция и современное электронное исполнение. Каждый тип преобразует электроэнергию по-своему, и это влияет на все параметры — от массы до уровня шума.

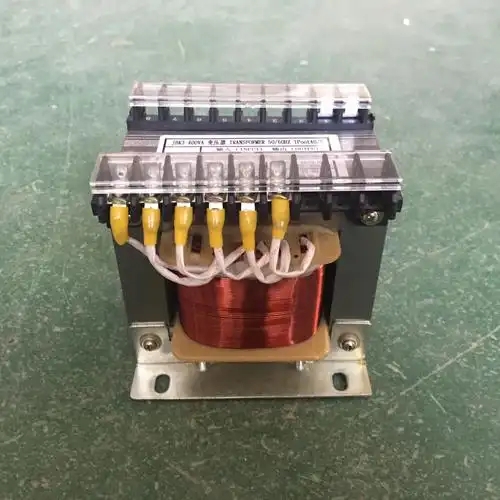

Это надёжные «тяжёловесы» в отрасли. Такой трансформатор работает по чисто физическому принципу: две медные обмотки на сердечнике из железа или стали. Благодаря простому механизму электромагнитной индукции он отличается исключительной долговечностью и может служить десятилетиями.
Стакированное сердечник (EI-тип). Самый распространённый вариант, собранный из стальных листов. Надёжен и экономичен, но может издавать слабый гул.
Тороидальное сердечник. Имеет форму бублика. В споре «тороидальный против стакрованного» трансформатора обычно побеждает первый — он эффективнее и практически бесшумный, но стоит дороже.
Преимущества: проверенная надёжность, долгий срок службы, устойчивость к перегрузкам и высоким температурам.
Недостатки: большой вес, габаритность, более высокая первоначальная стоимость.
Этот тип трансформатора использует электронную схему для инвертирования напряжения на очень высокой частоте (часто от 20 до 50 кГц). Вместо громоздкого железного сердечника здесь применяются компактные электронные компоненты для понижения напряжения.
Преимущества: минимальный вес, компактные размеры (легко спрятать), часто более низкая цена.Недостатки: чувствительность к перегреву, более короткий срок службы по сравнению с магнитными аналогами, возможный писк или электромагнитные помехи при работе с отдельными диммерами для светодиодных ламп.
Сравнение: магнитные и электронные трансформаторы
Выбор между этими технологиями зависит от условий монтажа и требований к нагрузке.
Интенсивное внутреннее освещение, светодиодные лампы под шкафами
Эффективность
Высокая (особенно при номинальной нагрузке)
Высокая (но чувствительна к минимальной нагрузке)

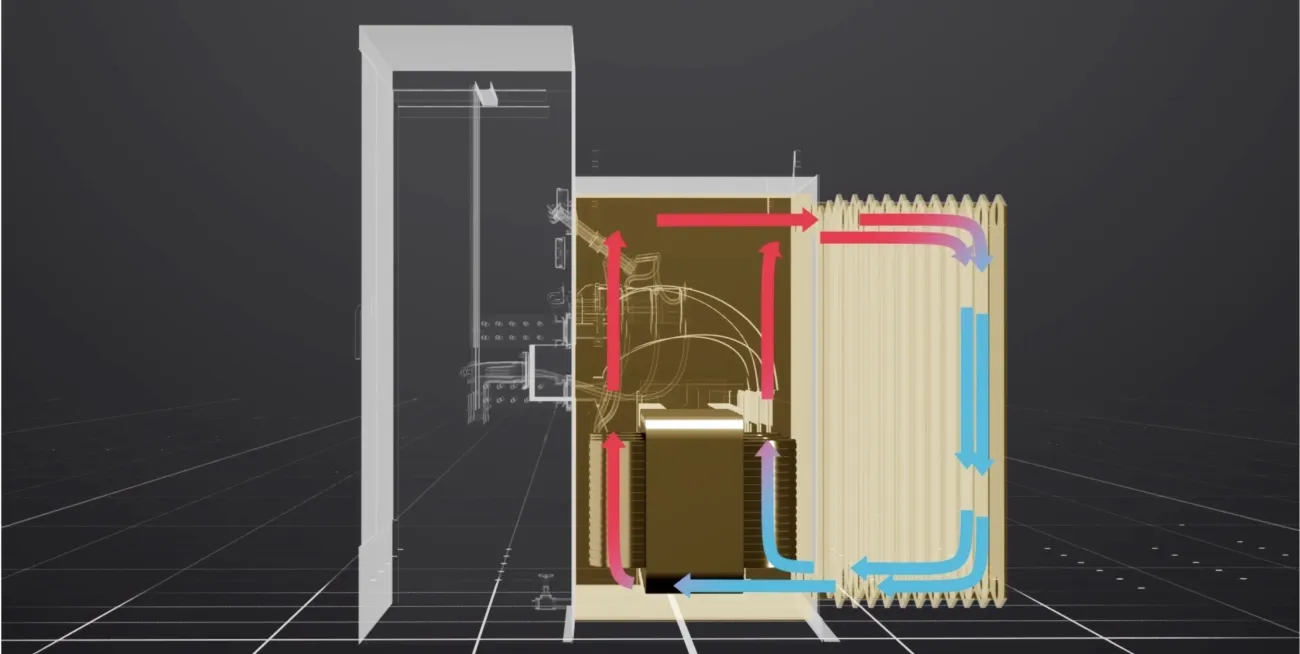

Классификация по типу изоляции и системы охлаждения
Классификация по типу изоляции и системы охлаждения
Если говорить о том, как трансформаторы отводят тепло и защищают внутренние обмотки, их обычно делят на две основные категории: сухие и жидкостнонаполненные. Правильный выбор способа изоляции имеет ключевое значение для обеспечения безопасности, упрощения обслуживания и определения опального места установки оборудования на объекте.

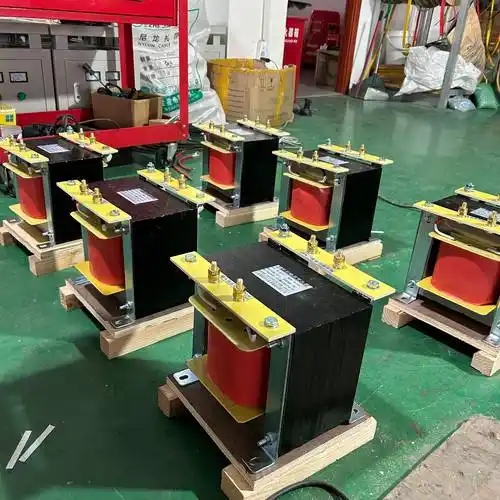

Сухие трансформаторы низкого напряжения
Для подавляющего большинства низковольтных приложений — особенно для внутренних монтажей — сухой трансформатор низкого напряжения является стандартным решением. Для охлаждения сердечника таких устройств используется естественная циркуляция воздуха или принудительное вентиляционное охлаждение. Обмотки, как правило, заливаются смолой или пропитываются лаком под давлением (ВПО-технология), что обеспечивает им высокую электрическую прочность и механическую устойчивость.
Безопасность превыше всего: Поскольку в их конструкции не используется горючая жидкость, они являются предпочтительным вариантом для коммерческих зданий, больниц и школ, где пожарная безопасность стоит на первом месте.
Минимальное обслуживание: Отсутствие рабочих жидкостей исключает необходимость их проверки, анализа и утилизации — это надежный вариант для технических служб, которым важна непрерывность работы оборудования.
Интеграция в систему: Такие трансформаторы часто устанавливаются в электрощитовых, где совместно с различными типами распределительных щитов они понижают напряжение для локального электроснабжения.

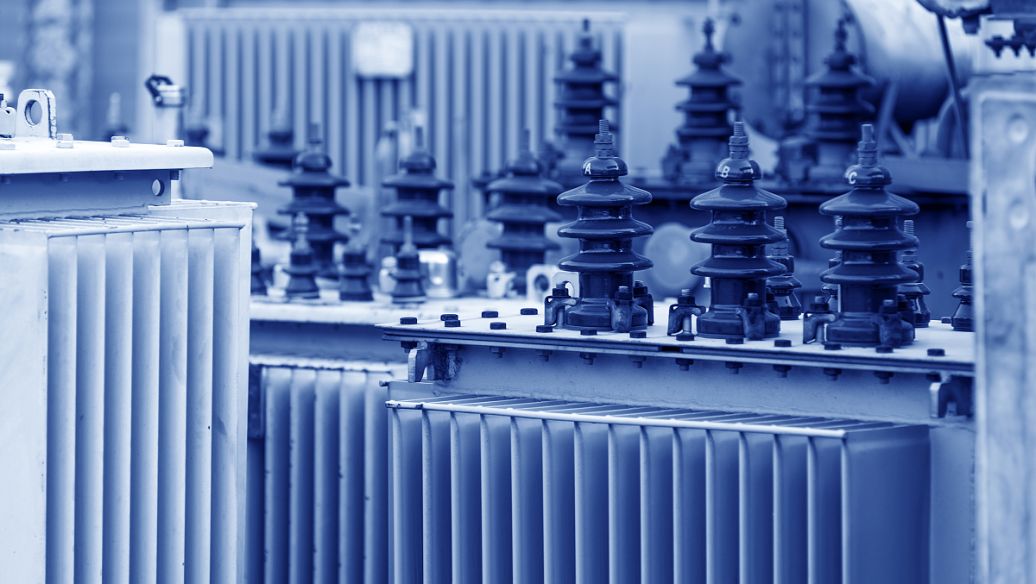

Масляные (жидкостнонаполненные) трансформаторы
Хотя мы обычно производим масляные трансформаторы для электросетей повышенного напряжения (например, бочкообразные модели для установки на опоры), эта технология также находит применение в отдельных промышленных низковольтных системах. В таких конструкциях масло используется для охлаждения обмоток и изоляции сердечника, при этом тепло удаляется за счет циркуляции жидкости через внешние радиаторные ребра.
Высокая эффективность охлаждения: Масло является значительно более эффективным теплоносителем, чем воздух, поэтому такие трансформаторы справляются с большими и кратковременными перегрузками лучше, чем их сухие аналоги.
Прочность при эксплуатации на открытом воздухе: Герметичная конструкция корпуса надежно защищает внутренние части от пыли, влаги и агрессивных сред, что делает оборудование подходящим для работы в тяжелых внешних условиях.
Вывод по низковольтным моделям
В сегменте низкого напряжения (как правило, до 600 В) доминируют сухие трансформаторы. Сложность конструкции и требования к обслуживанию масляных моделей обычно нецелесообразны для стандартных сетей на 120 В, 240 В или 480 В. За исключением специфических случаев, таких как работы в горнодобывающей промышленности или эксплуатация в экстремальных условиях, оптимальным выбором являются вентилируемые или герметизированные сухие трансформаторы — они обеспечивают лучший баланс между стоимостью, безопасностью и эксплуатационными характеристиками.
Классификация по типу фаз и выходных параметров
При классификации низковольтных трансформаторов важно учитывать не только базовую технологию, но и способ подачи и использования электроэнергии. Понимание схемы фаз и типа выхода является ключевым для подбора трансформатора под конкретную нагрузку — будь то простая бытовая цепь или сложное промышленное оборудование.
Однофазные трансформаторы
Для большинства жилых и небольших коммерческих объектов стандартным решением являются однофазные трансформаторы. Они работают в двухпроводных системах переменного тока и идеально подходят для питания осветительных приборов, систем отопления и маломощных электродвигателей. По нашему производственному опыту, высоким спросом пользуются надежные однофазные бочкообразные трансформаторы для установки на опоры (предлагаются номиналами 15 кВА, 25 кВА и 100 кВА) — они выполняют последний этап понижения напряжения, обеспечивая безопасное электроснабжение жилых домов и небольших предприятий.

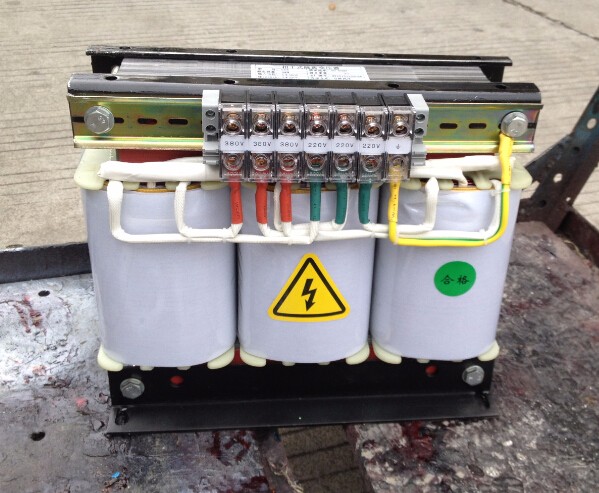

Трехфазные трансформаторы
Промышленные объекты требуют более стабильного и непрерывного питания для мощного оборудования. Трехфазные трансформаторы разработаны для работы с такими крупными симметричными нагрузками и отличаются большей эффективностью по сравнению с однофазными аналогами. Они являются обязательным компонентом для питания крупных электродвигателей, насосов и производственных линий, где важны низкий уровень вибрации и непрерывность электроснабжения. В таких условиях мы часто используем современные негерметизированные сухие силовые трансформаторы — они обладают высокой пожарной безопасностью и требуют минимального обслуживания при эксплуатации в закрытых помещениях.
Классификация по типу выходного напряжения: преобразование переменного тока в переменный (АС/АС) и переменного в постоянный (АС/DC)
Окончательное разграничение зависит от реальных потребностей подключаемого оборудования:
Преобразователи АС/АС — это традиционные понижающие трансформаторы. Они принимают на вход переменное напряжение 120 В и выдают на выход 12 или 24 В переменного тока. Эти устройства надежны, просты в эксплуатации и часто используются для стандартной садовой подсветки и домофонов.
Источники питания АС/DC — большинство современной электроники, в частности светодиодные лампы и видеокамеры наблюдения, работает от постоянного тока (DC). Преобразователь низкого напряжения типа АС/DC (его часто называют драйвером) сочетает в себе трансформатор и выпрямитель, обеспечивая стабильное постоянное напряжение на выходе. Благодаря этому исключается мерцание, которое часто возникает при питании устройств, рассчитанных на постоянный ток, от переменного тока.
Специализированные типы по области применения
При разработке схем электропитания конструкция устройства всегда определяется его назначением. Если универсальные модели справляются с обычными задачами преобразования напряжения, то для работы в специфических условиях требуются устройства с дополнительными функциями, обеспечивающими безопасность, эффективность и долгий срок службы. Ниже приведена классификация низковольтных трансформаторов по их практическому применению.
Трансформаторы для садовой и уличной подсветки
На российском рынке для жилых и коммерческих объектов наиболее распространены именно трансформаторы для садовой подсветки. Эти устройства являются решениями для понижения напряжения, обычно они преобразуют стандартное line voltage 120 В в более безопасное 12 или 24 В.
Многозонный выход— эта функция обязательна для компенсации падения напряжения в длинных кабельных линиях, которые используются при оборудовании подсветки больших садов или дорожек.
Защита от погодных условий— корпус устройства герметизирован, что позволяет эксплуатировать трансформатор под воздействием дождя, снега и ультрафиолетового излучения.
Функции управления— часто в трансформаторы интегрированы фотореле или таймеры, которые автоматизируют работу системы подсветки в зависимости от уровня естественного освещения.

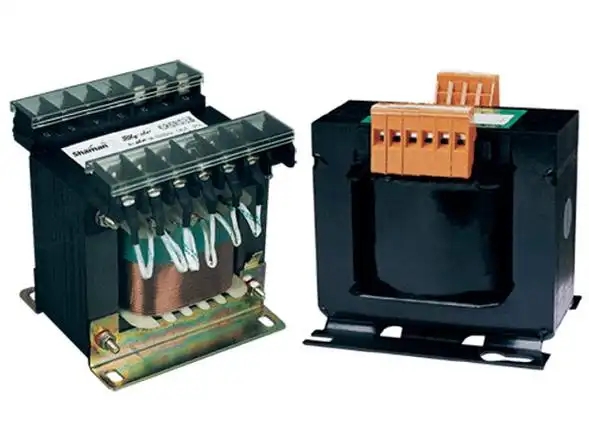

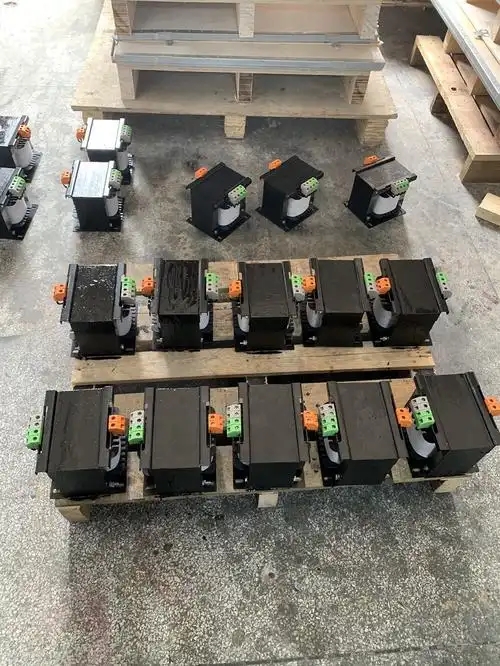

Трансформаторы управления
На производственных участках и в промышленных щитах трансформаторы управления играют критическую роль — они питают электромагнитные устройства, такие как соленоиды, реле и контакторы. Эти трансформаторы разработаны для работы с высокими пусковыми токами без падения выходного напряжения, обеспечивая стабильность работы оборудования. Они поддерживают точную регулировку напряжения, благодаря чему автоматизированные системы функционируют бесперебойно, выступая как «сердце» промышленных центров управления электродвигателями.
Изолирующие трансформаторы
Когда безопасность персонала и защита оборудования являются непреложными требованиями, стандартным выбором выступает низковольтный блок изолирующего трансформатора. В отличие от автотрансформаторов, у них отдельные первичные и вторичные обмотки, которые обеспечивают гальваническую развязку нагрузки от источника питания. Такая развязка предотвращает передачу постоянного шумового сигнала и снижает риск поражения электрическим током. В сложных распределительных сетях эффективное использование изолирующего оборудования не менее важно, чем применение высококачественного изолятора для физического разъединения цепей при безопасном техническом обслуживании.
Автотрансформаторы
Если электрическая развязка между входом и выходом не требуется, автотрансформаторы становятся компактным и экономичным решением. Они используют одну общую обмотку для повышения или понижения напряжения. Благодаря меньшему расходу меди и стали для сердечника, они обычно компактнее, легче и энергоэффективнее, чем изолирующие трансформаторы — это делает их идеальным вариантом для небольшой корректировки напряжения в стабильных условиях.
Горные и специализированные трансформаторы
Сложные эксплуатационные условия требуют усиленной конструкции. Горные трансформаторы оснащены армированной изоляцией и прочной корпусной оболочкой, чтобы выдерживать сильные вибрации, пыль и влагу. В этих ответственных отраслях надежность имеет первостепенное значение. Такие трансформаторы часто работают в паре с мощными системами защиты, например, с наружными самопитательными выключателями, которые мгновенно разрывают цепь при возникновении неисправностей и предотвращают катастрофические отказы в удаленных или опасных местах. К другим заметным представителям этой категории относятся трансформаторы повышения-понижения напряжения для корректировки линейного напряжения, а также интеллектуальные трансформаторы с интегрированными IoT-датчиками для реального времени мониторинга нагрузки.
Как выбрать подходящий трансформатор низкого напряжения
Выбор правильного типа трансформатора низкого напряжения для конкретных задач требует не просто совпадения номиналов напряжения. Как производитель, специализирующийся на высококачественных электрических решениях, мы знаем: надежность системы начинается с правильного подбора параметров. Будь то промышленные щиты управления или наружные инфраструктурные объекты, главная цель — обеспечить безопасность и долгий срок службы оборудования.
Основные критерии выбора
Чтобы избежать отказа системы, необходимо оценить три ключевых аспекта: номинальную мощность, длину кабельных линий и эксплуатационные условия.
Расчет мощности и нагрузки: Никогда не эксплуатируйте трансформатор на 100% его номинальной мощности. Мы рекомендуем подбирать устройство так, чтобы суммарная нагрузка составляла всего 80% от максимальной мощности трансформатора. Этот «запас мощности» предотвращает перегрев и продлевает срок службы оборудования.
Компенсация падения напряжения: При длинных кабельных прокладках сопротивление увеличивается, что приводит к падению напряжения до достижения нагрузки или исполнительного устройства. Необходимо выбирать трансформатор с многозонным регулированием выходного напряжения или обеспечить достаточную сечность кабельных проводов для данной длины линии. Понимание взаимосвязи между током и сечностью проводника критически важно — например, правильный выбор сечения кабеля для нагрузки в 60 ампер напрямую влияет на стабильность напряжения в системе.
Класс защиты по эксплуатационным условиям: При монтаже на открытом воздухе корпус трансформатора должен быть защищен от атмосферных воздействий (стандарт NEMA 3R или соответствующий IP-класс). Для внутренних промышленных помещений стандартным решением является энергоэффективный трансформатор низкого напряжения с надежной системой вентиляции.
Эффективность, стандарты и распространенные ошибки
Соблюдение международных стандартов — обязательное условие для обеспечения безопасности. Устройства нашей компании WEISHO соответствуют стандартам UL, IEC и ANSI, что гарантирует стабильную работу даже при возникновении аварийных режимов.
Избегайте этих распространенных ошибок:
Перегрузка: Подключение слишком большого количества потребителей приводит к срабатыванию автоматических выключателей или необратимому повреждению обмоток.
Независимость от пускового тока: Некоторые нагрузки (например, электродвигатели или крупные контакторы) потребляют высокий ток при запуске.
Несовместимость оборудования: Использование электронного трансформатора для светодиодных ламп, требующих магнитного драйвера, может вызывать мерцание или отказ светильников.
Преимущества WEISHO: проверенная надежность
На рынке существует множество универсальных решений, но промышленные и коммерческие проекты требуют оборудования с подтвержденной надежностью. Опыт нашей компании в производстве высоковольтного оборудования (компактные трансформаторные подстанции, масляные трансформаторы) определяет подход к разработке всех энергетических решений. Мы сосредотачиваемся на следующих направлениях:
Индивидуальные решения: Подгонка параметров под уникальные требования сетей или производственных объектов.
Строгий контроль качества: Каждое устройство проходит тщательное тестирование, чтобы гарантировать соответствие заявленному сроку службы.
Комплексная техническая поддержка: Начиная от вакуумных выключателей и заканчивая интеграцией трансформаторов, мы предоставляем полный цикл технического сопровождения.
Быстрый гид по выбору
Показатель
Рекомендация
Полная нагрузка
Непрерывную нагрузку поддерживать ниже 80% номинальной мощности.
Место установки
Для улицы использовать вариант с эпоксидной заливкой; для сухих помещений – с вентиляцией.
Совместимость
Подбирать тип трансформатора (магнитный или электронный) под тип нагрузки (двигатель или светодиодные лампы).
Сертификация
Убедиться в наличии сертификации UL или IEC для соответствия требованиям страховых компаний и норм безопасности.
Часто задаваемые вопросы (ЧЗВ)
В чем разница между магнитными и электронными понижающими трансформаторами низкого напряжения?
Основное отличие заключается в способе работы с током. Магнитный понижающий трансформатор низкого напряжения работает на основе традиционных тяжелых медных катушек и железного сердечника для понижения напряжения. Они более тяжелые, работают на низких частотах и отличаются исключительной долговечностью. Напротив, электронный понижающий трансформатор низкого напряжения использует сложную схему для переключения тока на очень высоких частотах. Благодаря этому они значительно легче, компактнее и часто тише, но могут быть чувствительны к перегреву и иметь проблемы с совместимостью с некоторыми диммерами.
Можно ли использовать трансформатор для внутреннего использования в наружном ландшафтном освещении?
Нет, трансформаторы, рассчитанные только на внутреннее использование, категорически нельзя применять на улице. Понижающие трансформаторы низкого напряжения для наружного применения специально разработаны с погодоустойчивыми корпусами (часто с сертификацией по стандарту NEMA), чтобы выдерживать дождь, пыль и перепады температур. Использование трансформатора для внутренних помещений на улице подвергает его элементы воздействию влаги, что создает серьезную опасность для безопасности и неизбежно приведет к выходу оборудования из строя. Перед установкой обязательно проверяйте IP-класс защиты.
Как подобрать трансформатор низкого напряжения под конкретный проект?
Подбор требует простых вычислений и создания запасного запаса мощности. Сначала сложите общую мощность всех светильников или устройств, которые вы планируете подключить. Затем добавьте запас мощности в размере 10–20%, чтобы избежать работы устройства на максимальной нагрузке — это продлит его срок службы. При выборе надежного понижающего трансформатора общепринятым промышленным стандартом для обеспечения безопасности и эффективности является правило: общая нагрузка не должна превышать 80% номинальной мощности трансформатора.
Экономят ли трансформаторы низкого напряжения электроэнергию?
Сам по себе трансформатор не является прямым средством экономии электроэнергии — для своей работы он потребляет небольшое количество энергии (потери в сердечнике). Однако энергоэффективные трансформаторы низкого напряжения позволяют использовать маломощные устройства, например светодиодные осветительные системы. Хотя трансформатор выполняет преобразование напряжения, экономия электроэнергии достигается за счет высокоэффективных приборов, подключенных к системе, а не за счет самого процесса преобразования напряжения.
